110 Grad Scharnier

[Peter Schöner]

Hallo Zusammen, ich hoffe es kann mir einer helfen. Ich bin auf der Suche nach einem 110 Grad Scharnier für meinen Spiegelschrank im Bad. Ist schon etwas älter (30 Jahre?) aber noch in Ordnung und ich möchte wegen einem gebrochenen Scharnier keinen neuen Schrank kaufen.

Das besondere an dem Schrank ist, dass die äußeren Enden dem Betrachter zugewandt sind. Das macht die 110 Grad Scharniere erforderlich. Es sind eigentlich gewöhnliche Topfscharniere mit einem Topfdurchmesser von 30 mm und die Befestigungsbohrungen haben einen Abstand von 38 mm.

Mir würde auch was Ähnliches helfen, mit ein bisschen handwerklichen Könnten kann das bestimmt abgeändert werden. Was nicht passt wird passend gemacht

Ich hab schon in den einschlägigen Foren gegoogel, das Problem ist bei anderen 110 Grad Scharnieren ist der Anschlag auf der falschen Seite, d.h. die Tür lässt sich nicht ganz schließen.

In der Anlage Bilder der Scharniere.



[carsten]

Hallo

das Logo läßt auf Mepla Lautenschlager schließen. DIe haben fast wie die Italiener so allerhand exotische Beschläge produziert.
30 mm Ø sind schon mal exotisch.

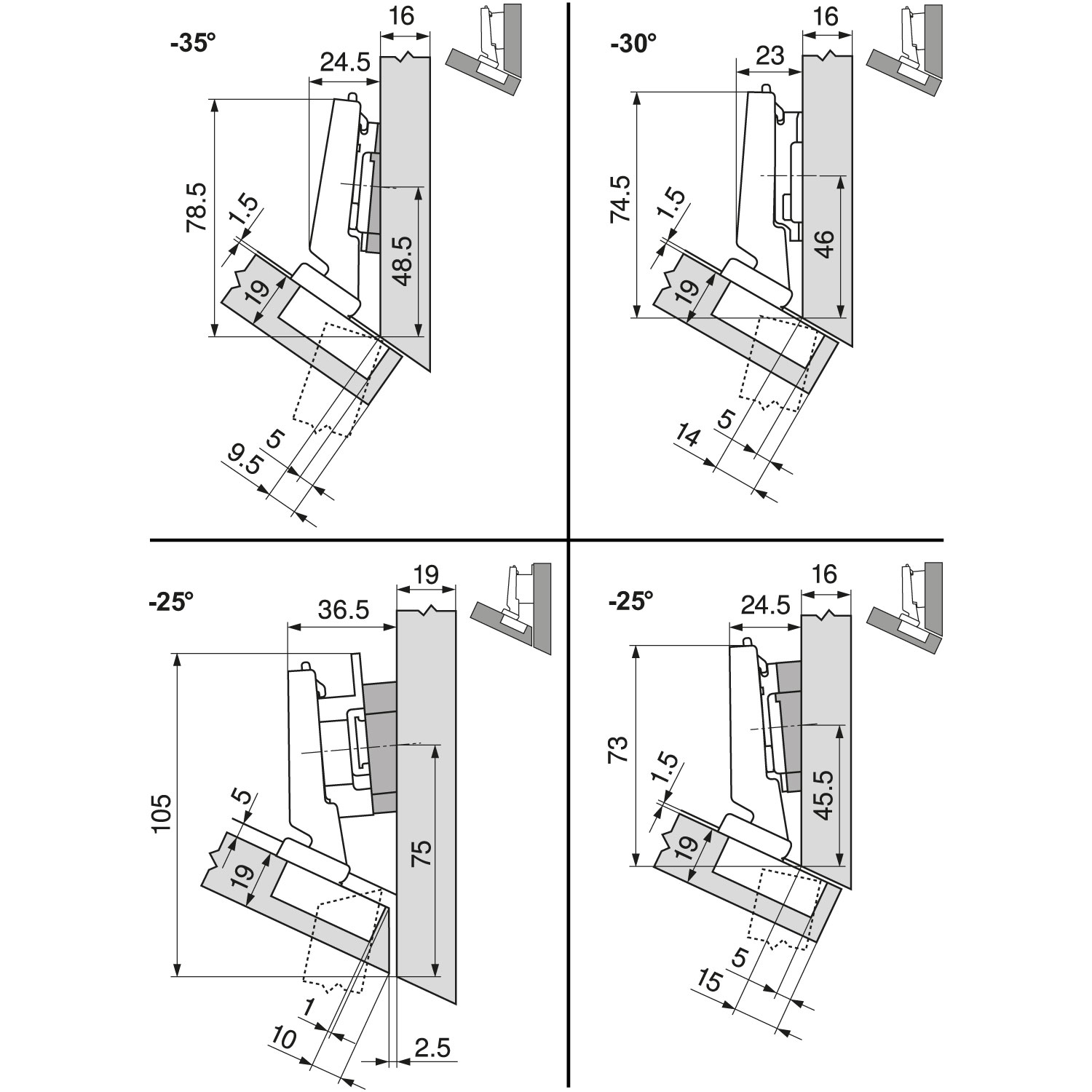

Was du brauchst sind Winkelscharniere z.B. https://www.lignoshop.de/79b3491-79b3451-clip-top-30-topfscharnier-max-auf.html



[pkh]

Hallo Peter,
vielleicht hilft dir diese Seite weiter.

http://www.tischlerei-lepper.de/sho...iere-45er-bohrma%DF-35er-topfbohrung-110-grad

Viel Erfolg
Peter

Passt wohl doch nicht, ich hab übersehen dass du eine 30er Topfbohrung hast.



[wirdelprumpft]

Bild vom Schrank wäre hilfreich - Carsten liegt mit seinem 30° Band wohl recht gut - aber die Seitenwandstärke und der Aufschlag des Bands spielen auch eine Rolle -



[Peter Schöner]

vielen Dank für die vielen und wirklich hilfreichen Hinweise. Ich werde die Angebote mal genau anschauen und hoffe das was dabei ist.



[Peter Schöner]

an der Topfbohrung und der Befestigung würde ich den Ersatz nicht fest machen. Die Bohrung kann problemlos auf 35 mm Durchmesser aufgebohrt werden
