alte Fräser von DeWalt / Elu ?

[Krimmski1958]

Guten Abend,

nach langer Zeit mal wieder eine Frage.

Kürzlich habe ich mir noch eine "alte" Radialarmsäge DeWalt DW110 gekauft. Funktioniert prima.

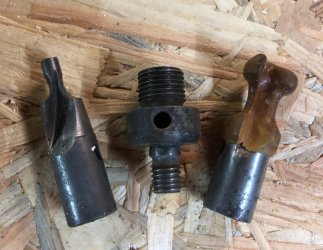

Dabei waren ca. 25 Fräser, wie unten auf dem Bild, diese gehören aber sicher nicht zu dieser Säge.

1. Kann mir jemand verraten, welches Fabrikat das sein könnte bzw. an welche Maschine die passen ?

2. weiß jemand , welches Gewinde / Steigung die 16 mm Welle und das Innnengewinde gegenüber hat.
( beides sicher Linksgewinde )



[Jungemehnar]

Alte Modelle von Scheer hatten solche Fräser, da hab ich aber keinen Typ.

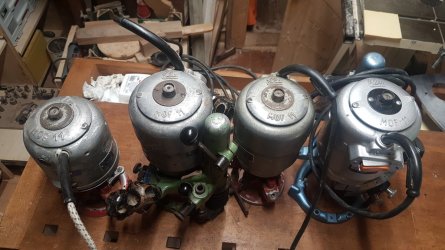

Ebenso gabs das bei den alten ELU's MOF11 und MOF11/2.
Da war das Innengewinde im Fräser M12x1
Sollten aber Rechtsgewinde sein, würde bei den Fräsern aufgrund der Schneidenanordnung passen.



[Johannes]

Hallo,
ja, Scheer hat/te 16mm Innengewinde und da drin meist einen Adapter auf M10 Außengewinde. Elu hatte M12x1 als Außengewinde.
Diese Gewinde sind alles Rechtsgewinde.

Es grüßt Johannes



[weissbuche]

Ich denke auch, daß das Scheerzubehör ist. Diese Adapter waren sind für die großen Fräsen HM 16, HM 30 usw.. Ist aber, wie schon geschrieben, kein Linksgewinde.



[Holzfummler]

Moin,
bei den Dewalts sind an der Motorseite rechts, nicht an der Sägeblattseite, meistens ein abgedecktes Gewindeloch für Zubehör, z.B. Bohrfutter.

Das Mittelstück könnte der Adapter für die Fräser sein. Die Fräser sollten scharf sein, da aber die Umdrehungen meist 3000 /min sind, weiss ich nicht, wie das Ergebnis sein wird. Außerdem würde ich es auch nur ausprobieren, wenn die originalen oder gleichwertige Sicherheitsvorrichtungen vorhanden sind.

Wenn ich richtig liege, mach mal bitte Fotos.

LG
Thomas

Was machst du alles mit der DeWalt?



[Johannes]

Das Mittelstück könnte der Adapter für die Fräser sein. Die Fräser sollten scharf sein, da aber die Umdrehungen meist 3000 /min sind, weiss ich nicht, wie das Ergebnis sein wird

Das ist nicht sinnvoll, die Drehzahl ist viel zu niedrig zum fräsen.

Es grüßt Johannes



[Holzfummler]

Das ist nicht sinnvoll, die Drehzahl ist viel zu niedrig zum fräsen.

naja, DeWalt hat diverses Zubehör für seine RAS angeboten, ich habe es nicht erfunden.



[fahe]

RAS? Radialarmsäge?
Fräsen?

@HolzandMore hatte ich vor langer Zeit einmal eine Handvoll Fräser und Adapter für Scheer geschenkt. Falls die den Brand überstanden haben, kann er ja vielleicht ein Vergleichsbild liefern...



[predatorklein]

Moin

Die Radialarmsägen von Dewalt konnten einiges .
Aber nichts richtig .

Wir hatten vor 30 Jahren auch mal eine , da konnten ( mit dem richtigen Zubehör ) auch Fräser montiert werden .
War bei den Amerikanskis aber viel weiter verbreitet als bei uns .
Sozusagen die " eierlegende Wollmilchsau " .

naja, DeWalt hat diverses Zubehör für seine RAS angeboten, ich habe es nicht erfunden.

Kenn ich auch noch .

An unserer konnten Fräser mit 30 mm Loch angebaut werden
Da war dann eine Art Fräskorb dabei .

Muss allerdings sagen , dass das alles ein riesiges Gezuchtel war .
Und die Dewalt alles andere als genau war .

Die wurde dann auch schnell wieder verkloppt .
Ohne Fräser

Gruß



[HolzandMore]

Falls die den Brand überstanden haben, kann er ja vielleicht ein Vergleichsbild liefern...

Meine Werkstatt ist ja nicht abgebrannt, "nur" der Wintergarten.
Danke Falk nochmals für die Fräser, musste direkt an dich denken als ich die Überschrift las.
Kann gerne heute mal Bilder machen und nachmessen.
An der Säge würde ich die Fräser nicht ausprobieren, das wird nichts. Wenn du keine passende Oberfräse hast wirst du damit nicht viel anfangen können.
Gruß Andi



[fahe]

...nix zu danken, Andi.
Ich hätte die sonst... Variante A: Ewig aufgehoben und nie wiedergefunden. Variante B: In die Schrottkiste gepackt.



[HolzandMore]

Also nochmals zur Scheer HM14.
Die hat als Anschluss als Außengewinde ein M10 Regelgewinde.
Es gibt Adapter für M12x1 (ELU Anschluss) sowie Verlängerungen.
Insofern sollten die Fräser direkt nur auf das Scheer M10 Gewinde passen. Für die RAS ist dann der Adapter M12x1 zu M10?
Gruß Andi



[joh.t.]

Also nochmals zur Scheer HM14.
Die hat als Anschluss als Außengewinde ein M10 Regelgewinde.
Es gibt Adapter für M12x1 (ELU Anschluss) sowie Verlängerungen.
Insofern sollten die Fräser direkt nur auf das Scheer M10 Gewinde passen. Für die RAS ist dann der Adapter M12x1 zu M10?
Gruß Andi

Füpr Scheer gibts alle Adapter mit Verlängerung und allem Pipapo. Ich habe 6 8 10 12 Schaft.
Damit decke ich alles ab.
Bei diesen alten Innengewindefräsern aus Hss, muss man allerdings fragen, ob sich das noch lohnt. Standard ist ja inzwischen HM.
Die OFs an sich sind unverwüstlich.



[magmog]

Guuden,

Meines Wissens:

Scheer M10 X1,5
Elu M12x1,5



[HolzandMore]

Nee, ELU ist M12x1.

Sautershop schreibt z.B:

Nutfräser mit Innengewinde M12x1 ist z.B. für Elu/DeWalt Oberfräsen mit passender Aufnahme.



[HolzandMore]

Die OFs an sich sind unverwüstlich.

Genau das mag ich an meiner Scheer. Nicht komfortabel aber unverwüstlich.
Hab mir eben ein Spannzangenfutter M10 mit Spannzange 8mm bestellt.



[Jungemehnar]

Genau das mag ich an meiner Scheer. Nicht komfortabel aber unverwüstlich.
Hab mir eben ein Spannzangenfutter M10 mit Spannzange 8mm bestellt.

Wo wenn ich fragen darf?
Gibts den auch für die Elu?
Ich hab nur den 8 mm Spannzangen- Adapter.



[joh.t.]

Wo wenn ich fragen darf?
Gibts den auch für die Elu?
Ich hab nur den 8 mm Spannzangen- Adapter.

Für elu musst du bei den gelb schwarzen bestellen.



[HolzandMore]

Wo wenn ich fragen darf?

Hier für Scheer:
https://1a-werkzeuge.shop/oberfraese-spannzangenfutter-mit-m10-i-incl.-spannzangen-oe-8mm/

Und für ELU:
8mm: https://1a-werkzeuge.shop/oberfraese-spannzangenfutter-mit-m12x1-i-incl.-spannzangen-oe-8mm/
12mm: https://1a-werkzeuge.shop/oberfraese-spannzangenfutter-mit-m12x1-i-incl.-spannzangen-oe-12mm/

Gruß Andi



[Krimmski1958]

Hallo an die Gemeinde,

gerade eben habe ich erst die vielen Antworten entdeckt - vielen Dank für Eure Mühe!

(Gab es da früher nicht eine Info per Mail)

Ich halte mal fest : die Fräser + Adapter gehören jedenfalls nicht zur Dewalt RAS 110, deshalb werde ich sie wohl
auf Ebay anbieten, vielleicht hat ja da jemand eine Verwendung.

Die Frage 2 bezog sich direkt auf die Dewalt RAS 110 , also die Welle vom Sägeblatt und das "Gewindeloch" auf der Motorseite
Dazu wollte ich eine Bestätigung für die Gewindegröße, da ich gerne die Mutter nachkaufen möchte und evtl auch das Bohrfutter für die Motorseite.

Wenn da jemand noch eine Info geben kann, wäre prima !

Schönen Sonntag noch ...
