Anfrage/Bitte: Fotos Gradrastertisch/Gradrasterindex KFS-37

[Tokoloshe]

Guten Tag zusammen,

in einem anderen Thread stellte ich die Frage zu Erfahrungen mit dem Gradrastertisch von Felder (https://www.woodworker.de/forum/threads/gradrasterplatte-für-felder-kfs-37.133633/). Es kam die Frage auf, ob jemand zufällig eine KFS-37 mit Gradrastertisch hat und kann mir Bilder der Konstruktion machen könnnte? Felder selbst hat diese nicht mehr im Angebot (was nicht überraschend ist) und ich würde gerne eine Nachbauen. Je mehr Bilder ich hätte, desto einfacher wäre es.

Viele Grüße und vielen Dank
Philipp



[matze_911]

Hallo Philipp,

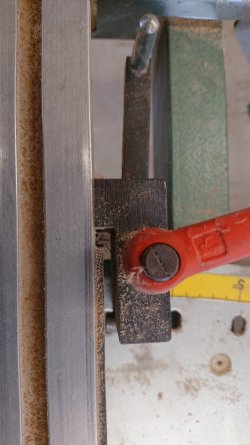

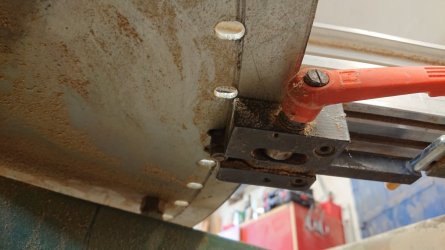

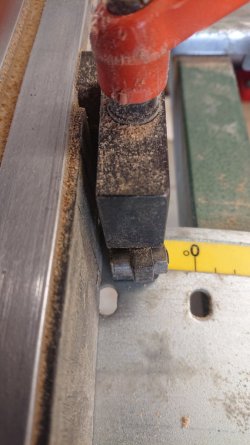

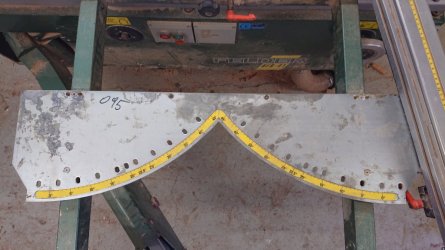

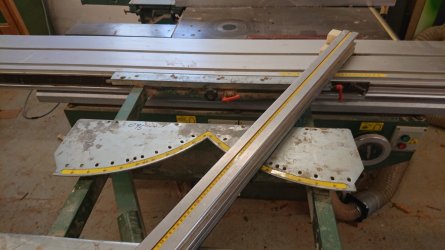

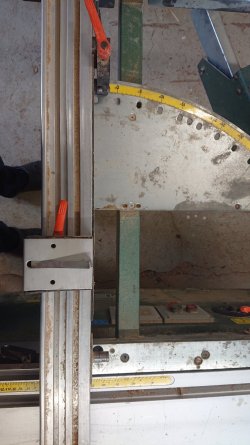

ich habe so einen Anschlag an meiner Bf 6. Ich habe dir ein paar Bilder der Konstruktion und dem Bolzen der einrastet gemacht. Wenn du noch andere möchtest kannst du dich gerne melden.
Viele Grüße Matthias



[Tokoloshe]

Mega, vielen Dank. Habe gerade die zweite Version geschnitten und gemerkt, dass man schon die korrekte Breite des Anschlags nehmen muss. Also die dritte Zeichnung gemacht, Halterungen drucken gerade.
Wenn ich irgendwann noch mal Zeit habe, Versuche ich das mit dem Bolzen, das finde ich richtig cool.



[Tokoloshe]

Wenn du noch andere möchtest kannst du dich gerne melden.

Hey Matze, wärst du noch so lieb, mir ein Bild von der hinteren Nutschiene zu machen? Wenn es die überhaupt gibt. Also da, wo der Anschlag hinten aufliegt. Da überlege ich gerade noch, wie ich das sinnvoll umsetzen kann. Vielen Dank!



[matze_911]

Hallo,
es gibt keine sonstige Führung. Der vordere Bolzen ist der Drehpunkt und auf der anderen Seite gibt es nur den Bolzen der in die verschiedenen Löcher einrastet.

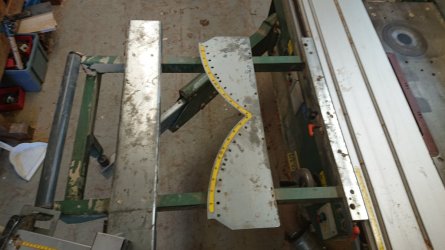

Ich habe noch ein Bild vom kompletten Anschlag gemacht. Links ist noch eine Rolle um schwere Teile leichter auflegen zu können.



[Tokoloshe]

Interessant, danke. Hinten hat der bei mir noch eine Schraube, wie die vorne auch, die etwas zu lang ist zum Schwenken, aber noch eine Unterlegscheibe drunter hat, wahrscheinlich, damit es besser dreht. Die Unterlegscheibe muss ich irgendwie kompensieren. Vielleicht auch dann einfach vorne beim Raster.



[Tokoloshe]

https://www.kleinanzeigen.de/s-anzeige/kreissaege-fraese-felder-kfs-37-gebraucht-/2827680863-84-1629

Die hier hat zB auch noch eine Nutschiene hinten hinter dem dicken Blech.
