Anschluss elektr. Schieber (Holzkraft)

[WoodDon]

Hallo Zusammen,

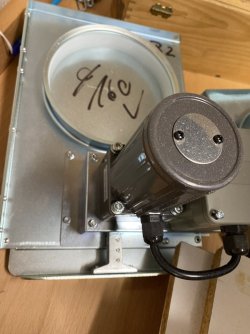

ich habe günstig einen elektr. Absperrschieber gebraucht erhalten.
leider ohne techn. Doku - ein Typenschild ist leider auch nicht dran.
Im Internet habe ich ähnliche Modelle von Holzkraft gefunden- leider auch ohne Doku Zum Download
Hat jemand die Doku zu solch einem Schieber bzw. kann etwas zum Anschluss sagen?



[magmog]

Guuden,
der Motor hat auch kein Schild und nichts anderes am Gehäuse?
Dann weiß man ja auch nicht ob 12V, 24V oder 230V.
Da braucht es jemand mit erweitertem Fachwissen!



[XXL-DD]

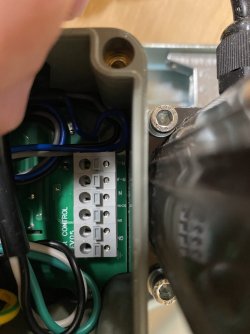

Vermutung 230V aufgrund der gewählten Kennzeichnungsbuchstaben.

R-A für Phase um auf AUF zu stellen.
R-Z für Phase um auf ZU zu stellen.

weitere Vermutung - es darf nicht zeitgleich Beides auf die Phase gelegt werden - der Schalter dafür muss also eine mechanische Sperre haben die gleichzeitiges AUF und ZU signalisieren verhindert.

Die 3 Striche sind für den Schutzleiter Grün-Gelb

N für den Neutralleiter ( blau).

Was die anderen Anschlüsse bedeuten könnten wäre wichtig in Erfahrung zu bringen, vorher sollte man es nicht in Betrieb nehmen.



[Martin45]

Ich kenne die 230V Dinger so, dass sie entweder Spannung/Phase/Saft auf Schwarz oder auf Braun bekommen/brauchen. Eins von beidem fährt den Schieber auf, das andere fährt ihn zu.
Ich denke daher, dass R-A und R-Z vielleicht was mit der Absaugung/Automatik? zu tun haben.
