Bänder für mein Gesellenstück

[christophk]

Hallo Schwarm,

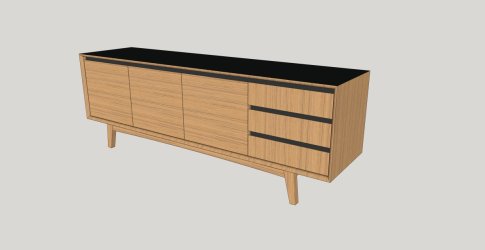

ich plane gerade mein Gesellenstück. Ich möchte gern ein Sideboard bauen aus furnierter Tischlerplatte und HPL. Der Korpus hat einen Anleimer mit Viertelstab und die Türen/Schubkästen sollen innenliegend sein. Angeschlagen werden die Türen am Mittelboden/Zarge im Korpus. Ich habe mich nun für Bänder zum einfräsen entschieden. Erstens sind diese günstiger als die klassischen Lappenbänder und sie lassen sich einstellen. Da die Tür beim öffnen nicht nach außen schwenken darf (stößst sonst an den Korpus), bin ich auf diese Bänder gestoßen:

https://so-handel.de/67462703.html

Nun frage ich mich wie ich diese Bänder gut einlassen kann. Meine Überlegung wäre jetzt mit nem Kopierring und einer Schablone zu arbeiten.
Hat jemand mit solchen Bändern schon Erfahrung und kann mir da ein paar Tipps geben? Bzw vlt ein alternatives einstelllbares Band?

Schönen Sonntag, Christoph.



[magmog]

Guides,

Eine Frässchablone zu fertigen sollte einem faktisch ausgelerntem Mensch möglich sein.
Oder in die Geldkiste greifen und den Hersteller nach einer fertigen fragen.
Händisch einlassen dürfte ebenfalls vertraut sein.
Kleine Hilfe: Rundungen mit Forstner bohren, dann Stemmeisen frei lassen.



[carsten]

Hallo

von der technischen Seite hat das Justus gut beschrieben. Weshalb ich antworte ist der Hersteller. Ich hab von salice häufiger Beschläge verarbeitet. Da war alles dabei von optisch top bis kurz vor Sperrmüll. Von der Qualität leider meist ein Beispiel für das Vorurteil "FIAT" für Italiener ausreichende Technik" ( eigentlich müsste es Qualität heißen).
Heißt also vorher mal Muster bestellen, befingern und Musterecke bauen amit das vom gesamten auch eines Gesellenstückes würdig ist.



[wirdelprumpft]

denke der Beschlag ist für CNC konstruiert - man braucht langen 10er Fräser und ein 8 er Fräser - ist mit Handmaschinen zwar machbar aber gibt schönere Arbeiten -
Mit Handbohrmaschine ein 8 mm Dübelbohrer 30 mal sauber platzieren und Rest ausstemmen geht aber ich würde mir das nicht antun

Herzig hat schöne Bänder aber die sind halt teuer und nicht verstellbar



[uli2003]

Mit Handbohrmaschine ein 8 mm Dübelbohrer 30 mal sauber platzieren und Rest ausstemmen geht aber ich würde mir das nicht antun

Auf das Ergebnis wäre ich mal gespannt. 40 mm tief und 10 mm breit - ach nö.

Schablone bauen und gut ist. Ist doch fix zusammengeleimt, dann mit dem Kopierring der Oberfräse abfahren und alles ist schick.



[Johannes]

Heißt also vorher mal Muster bestellen, befingern und Musterecke bauen amit das vom gesamten auch eines Gesellenstückes würdig ist.

Hallo,
ich würde da noch einen Schritt weitergehen und alle Beschläge bestellen, und zwar so, daß ich sie habe, bevor ich die Zeichnung zur Genehmigung vorlege. Nichts ist ärgerlicher, wenn nach der Genehmigung irgendwelche Beschläge gerade nicht lieferbar sind.

Es grüßt Johannes



[wirdelprumpft]

@uli2003 der Teil meiner Antwort war auf Beitrag #2 bezogen - und nur auf die Kontur mit 3mm Tiefe wo in die Tür muss -
den Rest des Beschlags mit Handbohrmaschine + ausstemmen da wird es richtig spaßig - 16,5 tiefe bei 19er Front
Schablone für Anlaufring mit Stichsäge und Schleifpapier/Feile ein Schenkel hat 12,5 der andere 12 mm und das dann mit 8 mm Fräser
dazu die Tiefe 16,5 Ebene mit 11 mm macht den Schablonenbau nicht einfacher
der Beschlag schreit förmlich nach CNC-Bearbeitung



[anobium60]

Die Zeiten ändern sich. Als ich mein Gesellenstück und Meisterstück gebaut habe, war exaktes Arbeiten (und entsprechende Konstruktion) gefragt.
Die Herzig- Bänder beim Meisterstück hatten keine Toleranz. Nix zum einstellen.
Hopp oder topp.

Rainer



[Holz-Christian]

Servus, also ich sag mal sooo….
Wenn so ein Band in 10 oder 15 Jahren verreckt gibts wohl nirgendwo mehr halbwegs passenden Ersatz.
Also ist dann eigentlich auch das Gesellenstück für die Tonne.(was ich persönlich wahnsinnig schade fände)
Sowas ist ja eigentlich kein Wegwerfmöbel vom Discounter.
Daher würde ich lieber was bewährtes und robustes empfehlen, auch wenn’s unter Umständen sichtbar ist.

Zum Hersteller:
Da decken sich meine Erfahrungen mit denen von Carsten, das Zeug funktioniert wohl nur in Italien.



[SchweißerSchnitzer]

(OT: Die Jugend von heute ist aber bescheiden. Die Frage klingt in meinen dilettantischen Ohren schon ziemlich nach Profi )
