Dichtungen für osVAC neo Female

[odul]

Dieser Thread wurde etwas überarbeitet. Die Frage wurde von "daddy" gestellt und findet sich nochmal in Beitrag #3:

Hallo
Hätte da eine Frage wegen den Einstellung bei der Dichtung. Irgendwie kann ich die Werte nicht richtig zuordnen. Die Werte von der Tabelle im Beitrag #109. Was müsste ich bei F38 den Eintragen.

Die Antwort dann im #2.



[odul]

Die Steckkupplung (Female) kann in den Größen F32 und F50 mit einem Dichtring ausgestattet werden. Das erhöht die Dichtigkeit der Adapter.

​

Das sind die dazu passenden Gummidichtungen:

Stand 12/2023 sind diese Sets von verschiedenen Anbietern in verschiedener Aufmachung im www zu finden. Suchbegriffe: "Nullringe O-Ringe Sortiment".
Die Materialstärke ist 3,53mm.
Für F32 ist der Innendurchmesser 32,92mm (R-25).
Für F50 ist der Innendurchmesser 50,40mm (R-32).

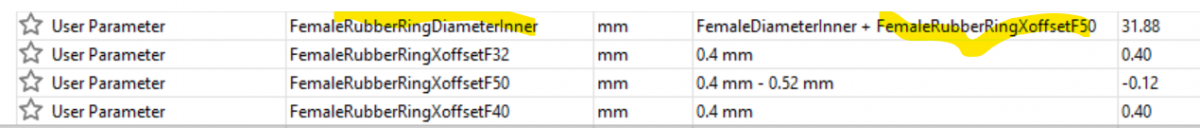

Damit der Ring richtig passt, muss noch der Parameter "FemaleRubberRingDiameter" in "osVAC Neo MASTER" passend zum Durchmesser des Female eingetragen und abgespeichert werden.
In der Abbildung ist der Wert für F50 eingetragen.

Anschließend geht man zu dem gewünschten Verbinder (z.B. F32H32 in osVAC neo Hose Adapters), aktualisiert die Datei und klickt "FillSpaceForRubberRing" weg. Danach erstellt man das stl.


Zum Verständnis:
Damit die Gummiringe in den Adaptern halten, muss die Nut in der sie sitzen, zum Ring passen. Das wurde bisher nur für F32 und F50 ausgetüftelt. Wenn jemand sich für andere Durchmesser (z.B. F38 oder F25) interessiert, müsste er(m/w/d) schauen, ob einer der anderen Ringgrößen eingepasst werden kann. Hierzu muss der Parameter "FemaleRubberRingDiameter" solange verändert werden, bis ein Ring sauber sitzt. Ob das geht, muss man ausprobieren.

Falls das jemand tut, bitte hier Rückmeldung geben.


Für eventuelle Aktualisierungen, bitte diesen Thread weiter durchlesen.



[daddy]

Hallo
Hätte da eine Frage wegen den Einstellung bei der Dichtung. Irgendwie kann ich die Werte nicht richtig zuordnen. Die Werte von der Tabelle im Beitrag #109. Was müsste ich bei F38 den Eintragen.



[nico1204]

Die Steckkupplung (Female) kann in den Größen F32 und F50 mit einem Dichtring ausgestattet werden. Das erhöht die Dichtigkeit der Adapter.

​

Das sind die dazu passenden Gummidichtungen:

Stand 12/2023 sind diese Sets von verschiedenen Anbietern in verschiedener Aufmachung im www zu finden. Suchbegriffe: "Nullringe O-Ringe Sortiment".
Die Materialstärke ist 3,53mm.
Für F32 ist der Innendurchmesser 32,92mm (R-25).
Für F50 ist der Innendurchmesser 50,40mm (R-32).


Damit der Ring richtig passt, muss noch der Parameter "FemaleRubberRingDiameter" in "osVAC Neo MASTER" passend zum Durchmesser des Female eingetragen und abgespeichert werden.
In der Abbildung ist der Wert für F50 eingetragen.

Anschließend geht man zu dem gewünschten Verbinder (z.B. F32H32 in osVAC neo Hose Adapters), aktualisiert die Datei und klickt "FillSpaceForRubberRing" weg. Danach erstellt man das stl.


Zum Verständnis:
Damit die Gummiringe in den Adaptern halten, muss die Nut in der sie sitzen, zum Ring passen. Das wurde bisher nur für F32 und F50 ausgetüftelt. Wenn jemand sich für andere Durchmesser (z.B. F38 oder F25) interessiert, müsste er(m/w/d) schauen, ob einer der anderen Ringgrößen eingepasst werden kann. Hierzu muss der Parameter "FemaleRubberRingDiameter" solange verändert werden, bis ein Ring sauber sitzt. Ob das geht, muss man ausprobieren.

Falls das jemand tut, bitte hier Rückmeldung geben.


Für eventuelle Aktualisierungen, bitte diesen Thread weiter durchlesen.

Soweit so gut. Bin gerade dabei das ganze zu probieren. Mein Problem aktuell ist: Wo finde ich die Einstellung "FillSpaceForRubberRing" und wie klicke ich die weg? Hab alles durchsucht finde aber nichts. Vielleicht kann mir jemand helfen?

Noch eine Frage: sind die eingestellten Parameter in der Abbildung wirklich für einen F50? Was muss denn bei einem F32 da rein?

Gruß



[odul]

Eigentlich dachte ich, ich habe mich verständlich ausgedrückt. Mal der Reihe nach:


Wie ich schon geschrieben habe, zeigt der screenshot die Einstellungen für F50.
Standardmäßig ist in "osVACneo Master" alles für Female 32 eingestellt. D.h. wenn man F32 drucken möchte, muss man an der Stelle nichts machen.

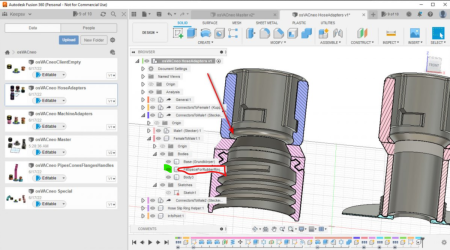

Den Körper "FillSpaceForRubberRing" habe ich mal noch rot markiert. Ausblenden durch klicken auf das grün markierte "Auge".



[nico1204]

Wie ich schon geschrieben habe, zeigt der screenshot die Einstellungen für F50.
Standardmäßig ist in "osVACneo Master" alles für Female 32 eingestellt. D.h. wenn man F32 drucken möchte, muss man an der Stelle nichts machen.

Verstehe was du meinst. Allerdings hattest du oben geschrieben es ist der Wert für F50 eingetragen. Das hat mich doch stark verwirrt.

Den Körper "FillSpaceForRubberRing" habe ich mal noch rot markiert. Ausblenden durch klicken auf das grün markierte "Auge".
3

Vielen lieben Dank dafür. Es hat dann jetzt hoffentlich alles funktioniert und ich kann mir den Adapter drucken den ich brauche. Danke für deine schnelle Hilfe hier Ich hoffe das das System noch weiter wächst. Gefällt mir wirklich super gut.



[odul]

Gib mal Rückmeldung, ob dann alles funzt.



[nico1204]

Jo habe jetzt nach langem hin und her die Version bekommen die ich wollte. Und die Version mit Dichtungsring ist wirklich Hammer. Kann ich wirklich jedem empfehlen.



[Tolzith]

sehr cool



[nico1204]

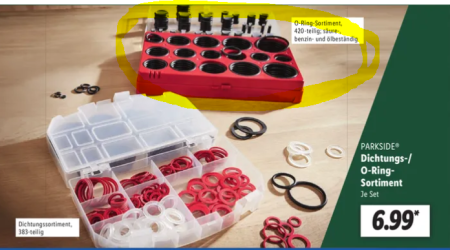

Moin, in dieser Woche gibt es bei Lidl ein O-Ring Sortiment im Angebot. Hier ist auch der passende Ring für den osVAC Adapter dabei. Falls also jemand noch einen braucht. Gruß nico1204



[jan99]

Moin!

verstehe ich es richtig, dass der Ring nach der Vereinigung der beiden Druckteile von "oben" eingelegt wird?

Jan



[odul]

Den Dichtring setzt man im female einfach ein



[dondario]

Ich habe mir bei eBay 25 O-Ring Dichtungen 32.92 x 3,53mm NBR 70 für 9,50 Euro (Netto 7,98€) gekauft.
Das sind 35,7ct pro Stück (Netto 30ct) und 60ct Versandkosten (Netto 50ct), nach drei Tagen sind sie angekommen.

Mehr dazu habe ich hier einmal geschrieben.



[Berlon]

Hallo odul,
habe die Frage für welche Ringdicke das "FillSpaceForRubberRing" ausgelegt ist.
Würde mir die entsprechende EPDM Schnur bestellen und dann den Ring selbst
zusammenkleben.
Gruß
Bernd



[odul]

Siehe vorigen Beitrag: 3,53mm.

Wobei ich mich frage, wo diese krummen Werte herkommen. Auch in Zoll erscheint mir das krumm.



[odul]

Weiß jemand, wo man solche Dichtungen in mm-Stufen auftreiben kann? Diese Dichtungen lagen halt bei mir rum, als ich das mal ausprobieren wollte. Aber je nach gewünschtem Durchmesser der osVAC-Adapter sind die mal mehr oder weniger gut passend. Hätte man die Dichtungen im mm-Stufen zur Verfügung, wäre das eine einfachere Sache.



[zra_BA]

Weiß jemand, wo man solche Dichtungen in mm-Stufen auftreiben kann?

Ich würde die bei 123 Kugellager bestellen:

OR-31X4-NBR70
OR-32X4-NBR80
OR-33X4-NBR80
OR-34X4-NBR70
OR-35X4-NBR80
OR-36X4-NBR90

Bei 6,25 € Versandkosten lohnt sich eine größere Bestellung.

Ob die NBR-Werte passen weiß ich nicht. Da sollten sich die O-Ring-Profis dazu äußern.



[odul]

Ah, danke. Der Preis für einen Ring ist ja ok. Aber Mindestabnahme 20Stück. Hmmm.



[zra_BA]

... Aber Mindestabnahme 20Stück. Hmmm.

Augen auf, beim O-Ring-Kauf.

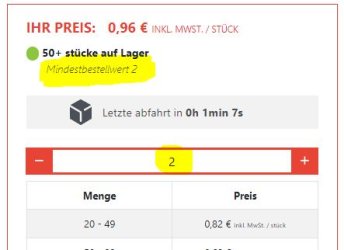

Mindestbestellmenge 2 Stück. Ab 20 Stück wird es günstiger. Schau mal:



Hab jetzt nur mal einen O-Ring genommen. Bei den anderen sieht es auch so aus.
