die teleskopierbare Dachlatte

[U.Tho]

Möchte Euch mal mein Projekt vorstellen:
die teleskopierbare Dachlatte (30 x 50 oder 40 x 60):

Was kann man damit anstellen?
temporäre Wände / Baustellenabtrennungen aus Folien und / oder Seekieferplatten:


Was ist Eure Meinung?
Gruß Uwe



[yoghurt]

Hallo, meine Meinung ist, dass dieses Thema eigentlich ins Unterforum „Werbung“ gehört.
Geschenkt! Es ist ja fast Weihnachten!



[schrauber-at-work]

Komisch ist ja das gezeigte mit Deinem Profilbild übereinstimmt.
Prinzipiell nicht schlecht, kann ne normale Schraubzwinge aber genauso.
Müsste ich täglich Staubschutzwände bauen wäre es, vielleicht, interessant.



Gruß SAW



[yoghurt]

Hallo,
nee, mit einer normalen Schraubzwinge kann man schwerlich aus zwei Latten eine Spreize machen. Die Idee ist schon gut! Wenn es denn dafür einen hinreichenden Markt gibt?



[teluke]

Also ich finde die Idee auch sehr gut.



[fahe]

Bieten die Anbieter professioneller Staubschutzwände nicht ohnehin verstellbare Stützen an? Ich nehme für die wenigen Male zwei Dachlatten, spaxe die mit etwas Überlänge zusammen, setze sie ein und gebe ihnen unten einen liebevollen Tritt, bis sie halbwegs senkrecht und fest stehen...



[U.Tho]

@fahe Die "professionellen" Staubschutzwandsysteme (Fertigsysteme) können alle mehr oder weniger nur eine Folie zwischen Boden und Decke einspannen (z.T. noch konfektioniert), an einer Holzlatte kann man alles befestigen (siehe 3.Bild Wand mit Seekieferplatten). Diese Fertigsysteme funktionieren auch nur, wenn alles gerade ist bzw. ohne Hindernisse (insbesondere an Wand / Decke) Eine Wand wie im 2. und 3. Bild wäre mit denen nicht zu machen (Unterzüge, diverse Medienleitungen).

zwei Dachlatten, spaxe die mit etwas Überlänge zusammen

So habe ich das bei der Asbestsanierung vor 26 Jahren gelernt, da werden Einhausungen in Massen angefertigt und das Prinzip wird auch heute noch so angewendet. Diese Schnellspanner vereinfachen diesen Vorgang erheblich und ich kann nach Fertigstellung einer Wand die Spindeln noch mal anziehen - wird bombenfest. Generell ist das Ganze aber eher weniger für den Heimwerker gedacht sondern für den Profi auf der Baustelle.
Gruß Uwe



[Gelöscht Mitglied 91199]

Was kostet so n Teil denn? Erinnert mich irgendwie an Dachlattenstoßverbinder, die mit lächerlichen 70,- Euro zu buche schlagen



[ChristophW]

Was ist Eure Meinung?

Kommt drauf an wie viel du für eine positive Rezension zahlst

Was kostet so n Teil denn?

Laut Homepage je nach Menge und Größe so um die 50€/Stück, vielleicht gibt's aber Foren Rabatt weil wir hier immer so nett sind?



[U.Tho]

@ChristophW Wie erwähnt, eher was für den Bauhandwerker, auch wirtschaftlich, d.h. nach Abzug der Steuer und 40 % Förderung durch die BG noch 24,30 (Größe 30 / 50er Latten). Für privat und DIY halte ich das für unwirtschaftlich.



[conny_g]

Für privat braucht es ein 3D-Modell zum selber drucken



[brubu]

Schön gibt es bei Euch für alles irgendwelche Förderbeiträge, woher kommt dieses Geld? Das kommt mir vor wie bei uns in der Landwirtschaft.
Gruss brubu



[Gelöscht Mitglied 91199]

@ChristophW Wie erwähnt, eher was für den Bauhandwerker, auch wirtschaftlich, d.h. nach Abzug der Steuer und 40 % Förderung durch die BG noch 24,30 (Größe 30 / 50er Latten). Für privat und DIY halte ich das für unwirtschaftlich.

Willst du noch zur Aufklärung beitragen? Vertreibst du die oder warst du nur an der Entwicklung beteiligt?
Nur aus Interesse, weshalb sind die Förderungswürdig? Nicht falsch verstehen, ist ne nette Idee aber in der Regel fördert die BG ja sagen, die der Sicherheit dienen und bei dem anderen finde ich Transparenz einfach gut



[U.Tho]

@brubu
Was dieses Thema angeht, kommen die Fördergelder von der Berufsgenossenschaft für die Bauwirtschaft. Die finanziert sich von den Beiträgen, die eigentlich alle Baufirmen hier einzahlen. Da gibt es einen Förderkatalog, bei denen Gerätschaften bezuschusst werden, die in irgendeiner Form der Gesundheit der Versicherten zu Gute kommt. (präventive Maßnahmen)
@JannikOS
Ok - Aufklärung:
Die Schnellspanner sind meine eigene Entwicklung, alle Schutzrechte sind bei mir, ich mache die "Endmontage" und den Vertrieb. Die Technik ist damals (2007) aus der Not geboren, hatte bei VW in Wolfsburg einen großen Auftrag Schutzmaßnahmen begleitend bei einer Fenstersanierung (ca. 20.000 m²) und ich musste mir was einfallen lassen mit kleinem Budget was Funktionierendes zu konstruieren. Wir hatten regulär immer ca. 1.200 laufende m am Stück stehen, die Abschnittsweise umgesetzt wurden.
Förderungswürdig:
Staubschutz ist ein Thema bei der BG, welches immer mehr an Bedeutung gewinnt. Die Schnellspanner sind 2016 beim 11. Deutschen Gefahrstoffschutzpreis in Berlin ausgezeichnet worden, wo ich festgestellt habe, dass alle anderen Teilnehmer bereits im Förderkatalog standen. Daraufhin, haben wir angefragt, ob das für uns auch möglich wäre. 2018 wurden die dann in den Förderkatalog aufgenommen.
Gruß Uwe
PS: zur BG:
https://www.bgbau.de/service/angebo...aubschutzwand-schnellspannvorrichtung-tomjig/



[U.Tho]

Vielleicht mal zur Ergänzung:



[U.Tho]

Heute mal ein update. Was lange wärt wird gut sagt man. Die Tage habe ich die zweite Musterserie aus der Gießerei bekommen, diesmal passt alles. Wenn alles gut geht, können wir voraussichtlich ab Juni diese neue Variante ausliefern.
Rechts die momentane Ausführung mit einfach angeschweißtem Stück Rechteckrohr, lackiert. Mitte und links die neue Ausführung Feinguss, verzinkt mit Logo und Größenangabe - sieht deutlich besser aus.



[U.Tho]

Ursprünglich hatten wir so mit 4 - 6 Monaten gerechnet, bis wir auf Guss umstellen können - am Ende hat`s 2 Jahre gedauert - aber jetzt ist es soweit:
die erste Lieferung der Gussteile ist die Woche gekommen und die ersten habe ich bereits verschickt:

Leider klemmt es schon wieder bei den Spindeln - von 600 bestellten sind erstmal 100 gekommen:

Mit einer modifizierten kleinen Handhebelschere werden die Druckplatten an der Spindelkugel verpresst:

Corona hat uns Umsatzeinbußen gebracht durch Lieferschwierigkeiten der Lieferanten - für kommendes Jahr sind wir besser vorbereitet !



[U.Tho]

Belfor - so ziemlich weltgrößter Sanierer von Brand- und Wasserschäden etc. ist begeistert:
https://www.linkedin.com/posts/fa-r...ellspannern-activity-6896032362225090560-NnNj

Bilder mit freundlicher Genehmigung von Belfor Deutschland Niederlassung Göttingen.



[U.Tho]

Vielleicht mal zur Ergänzung:

Nach 6 Jahren wurde das Video aus der MDR-Mediathek gelöscht (das machen die mit allen Video`s dort).
Auf Facebook kann man es noch ansehen:
https://www.facebook.com/MDRThueringen/videos/staubschutzwand-20/1108217742641497/



[Paulisch]

Tolle Idee!



[U.Tho]

Leider habe ich erst heute durch Zufall erfahren, dass mein Patentanwalt Norbert Alber im Alter von nur 67 Jahren bereits im letzten Jahr verstorben ist
https://www.weickmann.de/news/wir-trauern-um-norbert-alber/



[U.Tho]

Aktuelles:
Ich war regulär der Meinung, der Tomjig®-Schnellspanner ist ein sich selbst erklärendes Teil. Da lag ich wohl falsch. Hin und wieder bekomme ich Foto`s von Kunden, die mir zeigen, dass man die Teile echt auch falsch zusammenbauen kann (Beispiel auf Baustelle in Frankfurt):

Ist leider kein Einzelfall und mit der Tatsache, dass bis dato über 15.000 Stk. auf deutschen Baustellen unterwegs sind (vereinzelt auch CH und A) scheint das nur die Spitze des Eisberges zu sein. Der Kunde ist oft zu bequem, sich Video`s und Internetseite anzusehen, d.h. nicht der Einkäufer selbst sondern der Anwender auf der Baustelle.
An dieser Stelle sah ich mich doch genötigt, einen Beipackzettel zu entwerfen:


Ich hoffe mal, das bessert sich dann mal.

Hier stehen die Teile zwar Kopf - aber durchaus voll funktionstüchtig, wenn auch für meinen Geschmack etwas umständlich:


Folgt mir gerne auf LinkedIn:
https://www.linkedin.com/in/uwe-thomae-9310431a1/



[U.Tho]

Messepremiere, d.h. das erste mal selber Ausstellen - hier auf der Hausmesse unseres wichtigsten Händlers asup.info - Komplettausrüster der Sanierungsbranche.
Die Hausmesse fand im Millerntorstadion in Hamburg Sankt Pauli statt:

Hier mit Geschäftsführer Leoind Brose:

War mit der Abendveranstaltung 25 Jahre Asup ein Spitzenerlebnis !

Zum Beitrag: https://www.linkedin.com/posts/acti...RY?utm_source=share&utm_medium=member_desktop

Wünsche allen noch einen schönen Sonntag - bis irgendwann mal wieder.

Gruß Uwe Thomae



[husky 928]

Hier stehen die Teile zwar Kopf - aber durchaus voll funktionstüchtig, wenn auch für meinen Geschmack etwas umständlich:

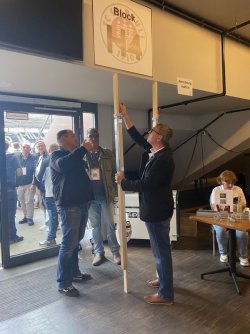

Wenn ich mir das Foto mit diesem "verkehrtrum" anschaue, und dann das erste Bild von der Messe, wo sich ein großer Mann
schon beinahe recken muss um an den Feststeller zu kommen, finde ich -als Laie- die "verkehrtrum" Variante deutlich besser.



[U.Tho]

wo sich ein großer Mann
schon beinahe recken muss

Ich muss mich nicht recken - auch nicht beinahe. Die Teilung der 4m-Latte in 1,90 + 2,10 ist eine Empfehlung meinerseits, die gut ankommt. Die Länge der unteren Latte kann an sich aber jeder selber bestimmen. Der "Durchschnittsmonteur" reicht bequem mit der Hand auf 2 m Höhe, wo sich dann die Spindel befindet. Seht das Teil aber auf dem Kopf, muss ich mich regulär ordentlich bücken und in der Stellung ist das Ausrichten der Latten eher umständlich.
Ansonsten - Vorschriften mache ich keinem dazu.
