einfaches Programm um ein 3D dxf File zu zerschneiden

[Woodinator Profibastler]

Hi habt ihr einen Tip mit welchem möglichst simplen Programm ihr einen "Schnitt" durch ein 3D DXF Modell machen könnt um dann praktisch eine 2D Zeichnung von der durchtrennten Stelle zu erhalten?

QCad kann ja nur 2D, also habe ich mal Fusion runtergeladen, aber das sagt mir beim Laden eines 3D DXF Modells von Häfele Bauteilen z.B. keine 2D Kontur erkannt (verstehe halt nicht wieso Fusion beim Laden von 3D Modellen 2 D haben will? )

Danke Grüße



[wirdelprumpft]

schau mal bei den Importeinstellungen von Fusion nach sofern vorhanden vielleicht kann man da was einstellen
Überlege gerade ob 3D DXF überhaupt ein Volumenmodell ist denke eher nicht also Fraglich ob das mit Schneiden an beliebiger Stelle funktioniert um eine 2D DXF zu erhalten
Häfele - Datenbank kann ja viele Datenformate 2D und 3D wie STL - STEP etc. vielleicht kommt Fusion damit besser klar (sofern Häfele die Datenbank mal wieder Online stellt)



[schrauber-at-work]

Moin,

Überlege gerade ob 3D DXF überhaupt ein Volumenmodell ist

Richtige Überlegung. DXF Dateien sind nie Volumenmodelle.
@Woodinator Profibastler : Du brauchst ein Volumenmodelle, z.b. STEP o.ä.
Auch wenn auf einem DXF eine isometrische Darstellung drauf ist, es ist und bleibt eine "abgeleitete" Zeichnung die als DXF gespeichert wurde. Enthält keinerlei Volumen, Flächen......

Gruß SAW



[KalterBach]

Das kannst Du mit Freecad erledigen. Siehe Freecad-Wiki.



[Woodinator Profibastler]

komisch habe die aktuelle Version runtergeladen, eine stl datei importiert aber das Part Modul gibt es bei mir gar nicht....



[KalterBach]

komisch habe die aktuelle Version runtergeladen, eine stl datei importiert aber das Part Modul gibt es bei mir gar nicht....

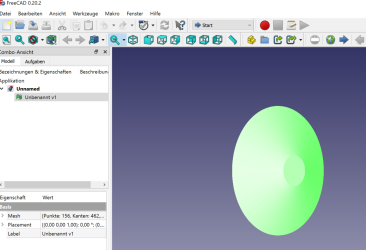

Anhang anzeigen 149650

Die Part-Workbench ist die Mutter aller Arbeitsbereiche. Klick mal bitte auf „Start“.



[Georg aus'm Westen]

Nachdem du hoffentlich die "Part"-Workbench gefunden hast: Viele "übliche" CAD-Operationen sind mit einer stl-Datei erst möglich, wenn du aus dieser ein Volumenkörper erstellt hast: Dazu auf "Formteil", anschließend auf "Form aus Dreiecknetz erstellen" klicken. Danach "Festkörper erzeugen".



[Woodinator Profibastler]

aha danke beides gefunden,....jetzt wird es kompliziert...mal sehen



[M4x]

Falls du noch Hilfe benötigst, bitte melden.



[Georg aus'm Westen]

stl-Dateien sind reine Oberflächennetze aus Dreiecken und damit so ein recht unbrauchbares Format zur Bearbeitung im CAD.
Eigentlich braucht es nur für den 3D-Druck und zum Glück auch da nicht mehr zwingend, da z.B. der PrusaSlicer mittlerweile auch step-Dateien "versteht"..



[Woodinator Profibastler]

Falls du noch Hilfe benötigst, bitte melden.

Danke für dein Angebot werde ich später sicherlich machen
