Ersatzteile für Metabo 1688 aus dem Drucker

[Tokoloshe]

Ich habe mir letztens relativ günstig eine Metabo 1688D gekauft mit Tischverbreiterung und Schiebetisch, die teilweise verbastelt war (gekürzte Rohre, so dass die Verjüngung fehlt...) oder Teile fehlten. Ich habe jetzt einige Teile in Inventor nachgebaut und gedruckt. Hier sind die Links, falls jemand Interesse hat.

Spaltkeilhalterung (Teil 27): https://www.printables.com/model/798806-metabo-1688-spaltkeilhalterung
Nutschiene Parallelanschlag (Teile 142 und 147): https://www.printables.com/model/796396-metabo-1688-nutschiene-parallelanschlag
Kappen für die Rohre des Schlittens (keine Ahnung, ob die in ungekappte Rohre passen): https://www.printables.com/model/796422-metabo-1688-rohre-schiebeschlitten-kappen
Befestigung Arme Schiebeschlitten (Teile 56 undd 57): https://www.printables.com/model/796238-metabo-1688-befestigung-schiebeschlitten
Absaugung (HT-Rohr und 35mm Schlauch): Kommt morgen.

Falls ihr andere Teile braucht, sagt gerne Bescheid, ich schaue dann, ob das machbar ist. Mir fehlt noch eine Vorlage für das aufgesteckte Stück Holz am Ende des Anschlags des Schlittens. Hat da zufällig jemand ein Bild von?



[Tokoloshe]

Hat zufällig jemand die Lupe für den Anschlag, mag die einmal rausnehmen und neben einem Lineal fotografieren oder scannen? Die würde ich auch gerne noch machen.



[Tokoloshe]

Eh, ich kann meinen ersten Beitrag nicht mehr bearbeiten. Hier die Files für den Absaugadapter:
https://www.printables.com/model/796413-metabo-1688-absaugadapter



[Da bin ich]

funktioniert das so wenn der zugang von der sägeblattabdeckung so gegen die absaugrichtung steht ?



[dsdommi]

Hat zufällig jemand die Lupe für den Anschlag, mag die einmal rausnehmen und neben einem Lineal fotografieren oder scannen? Die würde ich auch gerne noch machen.



[Tokoloshe]

funktioniert das so wenn der zugang von der sägeblattabdeckung so gegen die absaugrichtung steht ?

Jo, ist zwar nicht so effektiv, aber andersrum wäre es schwierig, den Schlauch anzuschließen. Irgendwie muss man einen Kompromiss finden, saugt auch wirklich gut, habs schon getestet. Etwas gerader könnnte man es aber bestimmt machen, ich schaue die Tage mal.



[Tokoloshe]

Cool, danke dir. Die Linse ist ca. 30, ja? Könnte man relativ günstig bei Aliexpress bestellen, wenn man etwas Zeit hat.



[dsdommi]

Ich messe nachher mal.
Linse bekommst du dich auch im Netz aus Deutschland



[dsdommi]

Wenn du den kleinen Schlauchabgang leicht schräg nach hinten stellst sollte es noch besser saugen. Mich hat der Schlauch an der oberen Absaugung immer mal gestört. Deshalb sauge ich unten nur mit 120 an und oben mit normalen Sauger, Schlauch oben kommt von oben an der Decke



[dsdommi]

Jepp. Lupe 30mm



[dsdommi]

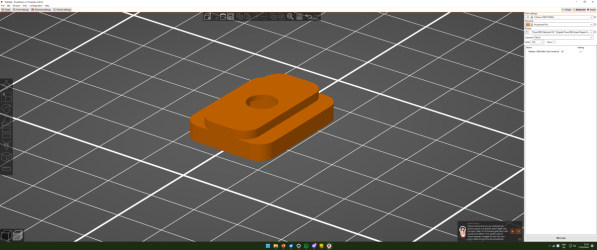

Habe mir gerade eine Einlage für die Nuten in der Tischplatte gedruckt. Dabei festgestellt dass bei mir die linke Nut 2 Zehntel enger ist als die rechte



[Tokoloshe]

Frech. Ich habe auch Einlage für mein Federbrett, die passen. Aber sie sind oben suuuper schmal, 1.8mm sind nicht so richtig dick.



[dsdommi]

Wat ? 1,8mm ?
Verstehe ich jetzt nicht



[Tokoloshe]

Wenn man Nutensteine haben will, die man festziehen kann, darf der obere Teil nur 1.8mm dick sein.



[dsdommi]

Ach so. Jetzt hab ich es kapiert



[FredT]

Es geht auch mit <1,8mm ...



[Tokoloshe]

Es geht auch mit <1,8mm ...

Ja, aber dann ist fast kein Material mehr über der Schraube.



[FredT]

Ist für die Funktion zum Klemmen auch gegenstandslos, denn geklemmt wird mit dem breiten Teil im T. Es reicht also auch ein Stück Flachstahl mit Gewindebohrung.



[Tokoloshe]

Ist für die Funktion zum Klemmen auch gegenstandslos, denn geklemmt wird mit dem breiten Teil im T. Es reicht also auch ein Stück Flachstahl mit Gewindebohrung.

Stimmt, würde auch reichen. Ich stecke M6 Sechskantschrauben von unten durch, da brauche ich oben ein bisschen was, das Plastik soll nicht brechen beim Festziehen. Könnte aber auch tatsächlich ohne den Steg gehen. Gucke ich auch nachher mal.



[Tokoloshe]

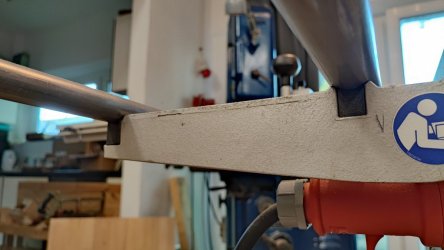

So, ich habe noch mehr Kram gebastelt und die Rohre für den Schlitten, die bei mir abgesägt waren, ersetzt. Da bei mir einer der Halter vorne abgebrochen ist, konnte ich das Rohr dort nicht mehr auflegen und habe mir neue Halter gedruckt sowie einen Stoppklotz für den Schlitten, der mit dem Rohr verschraubt ist, damit er nicht abbrechen kann.



[TobiBS]

So, ich habe noch mehr Kram gebastelt und die Rohre für den Schlitten, die bei mir abgesägt waren, ersetzt. Da bei mir einer der Halter vorne abgebrochen ist, konnte ich das Rohr dort nicht mehr auflegen und habe mir neue Halter gedruckt sowie einen Stoppklotz für den Schlitten, der mit dem Rohr verschraubt ist, damit er nicht abbrechen kann.

Schick, sogar schicker als im Original, da ist das ein geschraubtes Gummiteil. Was hast du für Rohre genommen?



[Heener]

Ich habe mir letztens relativ günstig eine Metabo 1688D gekauft mit Tischverbreiterung und Schiebetisch, die teilweise verbastelt war (gekürzte Rohre, so dass die Verjüngung fehlt...) oder Teile fehlten. Ich habe jetzt einige Teile in Inventor nachgebaut und gedruckt. Hier sind die Links, falls jemand Interesse hat.

Spaltkeilhalterung (Teil 27): https://www.printables.com/model/798806-metabo-1688-spaltkeilhalterung
Nutschiene Parallelanschlag (Teile 142 und 147): https://www.printables.com/model/796396-metabo-1688-nutschiene-parallelanschlag
Kappen für die Rohre des Schlittens (keine Ahnung, ob die in ungekappte Rohre passen): https://www.printables.com/model/796422-metabo-1688-rohre-schiebeschlitten-kappen
Befestigung Arme Schiebeschlitten (Teile 56 undd 57): https://www.printables.com/model/796238-metabo-1688-befestigung-schiebeschlitten
Absaugung (HT-Rohr und 35mm Schlauch): Kommt morgen.

Falls ihr andere Teile braucht, sagt gerne Bescheid, ich schaue dann, ob das machbar ist. Mir fehlt noch eine Vorlage für das aufgesteckte Stück Holz am Ende des Anschlags des Schlittens. Hat da zufällig jemand ein Bild von?

Da ist kein Stück Holz, hatte ich aber auch erst gedacht. Meine Queranschlagschiene geht bis 5mm vor das Blatt, das geht mit der Skala einzustellen.



[Tokoloshe]

Schick, sogar schicker als im Original, da ist das ein geschraubtes Gummiteil. Was hast du für Rohre genommen?

Das sind auch eben gedruckte Klötzchen, damit konnte ich auch das 25mm Rohr 1.5mm höher machen als das Original, damit der Schlitten wirklich waagerecht ist. Die Schrauben hatte ich schon ausgereizt, wo die Kugellager drauf laufen.
Bei den Rohren war das ein Gefrickel, die festzuschrauben, im Rohr sind Muttern in kleinen Halterungen, die jeweils ein Loch für eine Gewindestange haben, damit ich sie genau ans Loch schieben konnte. Ging wohl, aber schön war es nicht. Und ich kann die Rohre nun nicht nach vorne und hinten schieben.
Gekauft habe ich die bei https://www.jabimetal.at/eshop/kat/38?p=2, ist auch nicht so teuer, ungefähr 40€ für die beiden Rohre in 1500mm Länge zzgl. Versand.



[TobiBS]

Gekauft habe ich die bei https://www.jabimetal.at/eshop/kat/38?p=2, ist auch nicht so teuer, ungefähr 40€ für die beiden Rohre in 1500mm Länge zzgl. Versand.

Danke für den Link, das ist ja sogar günstiger als meine Bastellösung aus diesem Thread: https://www.woodworker.de/forum/thr...k1256-mit-schiebeschlitten-verlängern.115172/



[FredT]

Du hättest die Muttern oder Halterungen etc. auch mit Karosseriekleber, Metallkitt etc einkleben oder von außen in größere Bohrungen einschweißen und verschleifen können (wie man das wohl in der Praxis macht). Auch die Verwendung von außen eingeschweißter Gewindehülsen ist denkbar. Technologisch ein weites Feld von Montagetechnologien, gerade im Bereich moderner Schweißtechnik...
