Felder EURO-Anlauffrässchutz Bogenfräshaube 400-610 - Maße?

[petertenor]

Hallo an Euch alle!

Ich habe schon länger nach den Maßen des Felder EURO-Anlauffrässchutzes od. Bogenfräshaube (für Werkzeuge bis Ø 180 mm) mit der Artikelnummer 400-610 gesucht.
Wer kennt die Maße dieser Schutzvorrichtung?

Ich bräuchte die Maße, die auf dem Frästisch aufliegen:
1.) Breite (rechts-links).
2.) Tiefe (vorn-hinten).
3.) Abstand Mitte links-rechts Schraubschlitze.
4.) Länge der Schraubschlitze
sowie
5.) Außen- u. Innenmaß der Absaugöffnung.

Ich hoffe auf Euch, da meine Internetrecherche nichts ergeben hat.
DANKE!



[Mitglied 24010 keks]

Verlink die Haube doch bitte mal.
Wenn es die ist, die ich habe bekommst du die Maße morgen.

Gruß Daniel



[petertenor]

https://www.felder-group.com/de-de/shop/bogenfraeshauben-sc91606/bogenfrashaube-sp91609



[Mitglied 24010 keks]

Jo die hab ich. Mess ich dir morgen aus.
Kann dir alternativ noch eine andere Haube vermessen wenn das für dich von Interesse ist. Die ist etwas stabiler (Metall) und größer als die Felder. Die könnte für 75€ VB den Besitzer wechseln.

Gruß Daniel



[petertenor]

Ich habe nur einen Frästisch, keine Tischfräse. Zu groß sollte sie nicht sein.



[petertenor]

Und auch einen schönen Gruß!



[Advenoni]

Hallo,

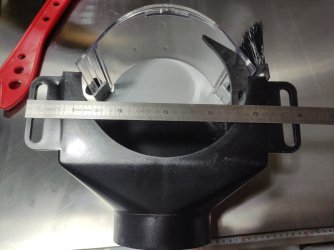

1.) 30cm

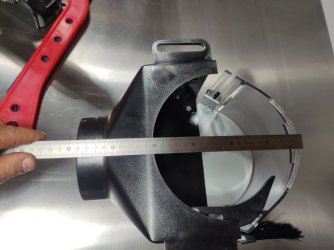

2.) 29,2cm

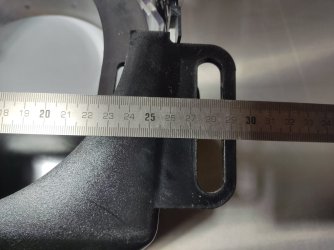

3.) 27,3cm

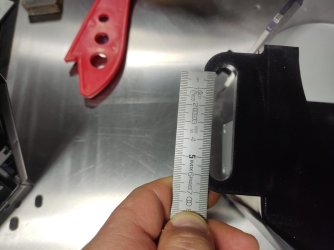

4.) 5,5cm (volle Breite)

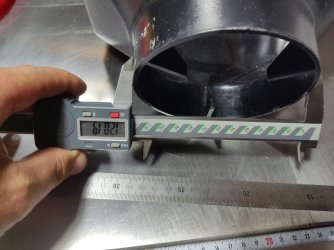

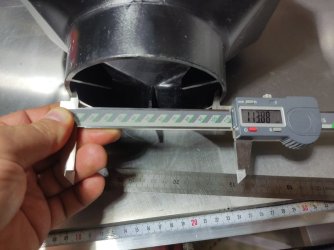

5.) 113,9 bzw. 120mm

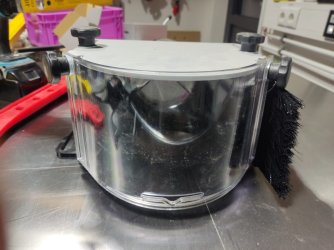

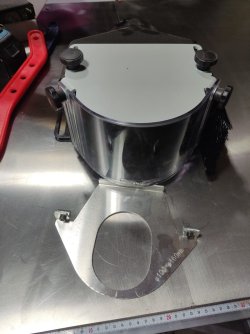

Ich hätte meine (siehe Fotos) incl. Anlaufbrille für 100€ abzugeben.
Wird wegen Umstieg auf Aigner nicht mehr benötigt.

Gruß,
Martin



[petertenor]

Prima, ich danke Dir sehr.
Einen schönen Wochenbeginn!
