Festool Domino 500 - wie bekomme ich diese Schraube gespannt?

[KwieKatze]

Guten Abend zusammen,

ich hoffe ihr könnt mir mit meiner simplen Frage weiterhelfen, wahrscheinlich stehe ich gerade aber einfach nur auf den Schlauch und stelle mich zu blöde an

Und zwar wandert der Höhenanschlag an meiner Festool Domino 500 während der Benutzung kontinuierlich nach unten ab, weil die Exzenterschraube den Anschlag nicht mehr richtig fest spannt. Leider habe ich die Bedienungsanleitung nicht mehr und in der Anleitung, die ich auf der schnelle im Internet finde, steht nicht, wie man die Schraube stärker spannen kann. Einfach mit einem Kreuzschraubendreher nachziehen funktioniert schon einmal nicht, das habe ich erfolglos versucht...

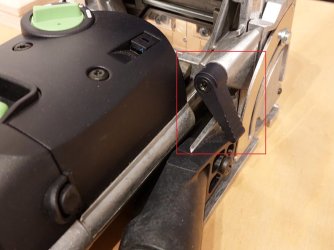

Es handelt sich um folgende Schraube:



Hat jemand einen hilfreichen Geheimtipp?


Vielen Dank,
Carsten



[Helibob]

Mal probiert, die Schraube komplett heraus zu schrauben und den Hebel versetzt wieder aufzustecken.
Der Hebel hat mit Sicherheit eine Form-schlüssige Verbindung, wenn z. B. ein Hex/Sechskant, dann stehen die Chancen gut.
(Anfangs die Schraube nur mal lösen, dann kannst du prüfen, ob ein Formschluss vorhanden ist.)
Gruß Matze



[KwieKatze]

Mal probiert, die Schraube komplett heraus zu schrauben und den Hebel versetzt wieder aufzustecken.

Ne, da bin ich gestern Abend in der Eile nicht mehr drauf gekommen, aber das ist ein sehr guter Hinweis dem ich morgen wenn ich in meiner Werkstatt bin nachgehen werde



[Martin45]

Sieht mir aus wie diese Schnellklemmhebel (oder wie sie sonst so heißen).
Am Hebel in axialer Richtung leicht nach links ziehen (also von der Schraube weg), drehen im Uhrzeigersinn, wieder "einschnappen" lassen und dann die Schraube lösen, bis der Hebel anschlägt. Das notfalls mehrfach wiederholen.



[carsten]

Hallo

die in #4 angedachte Variante war auch meine erste Idee. Konnte ich aber an der eigenen Domino nicht so vorfinden.



[carsten]

Hallo

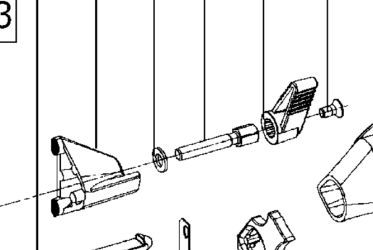

hier ein Ausschnitt aus der Explosionszeichnung von https://www.ersatzteileonline.de/festool/df-500-q-230v

Demnach hat Helibob die passende Vermutung



[HolzandMore]

rausziehen und festdrehen, fertig.
Ich kann morgen aber auch mal nachsehen, aber der Hebel funktioniert m.E. so.
Gruß Andi



[netsupervisor]

rausziehen und festdrehen, fertig.

Hab ich anders in Erinnerung, Senkkopfschraube rausdrehen, Hebel abziehen, da ist ein Sechskant drauf. Anders versetzt wieder drauf und Schraube festziehen.



[Mitglied 120428]

Hab ich anders in Erinnerung, Senkkopfschraube rausdrehen, Hebel abziehen, da ist ein Sechskant drauf. Anders versetzt wieder drauf und Schraube festziehen.

So geht´s jedenfalls bei meiner aktuellen kleinen Domino.



[KwieKatze]

Kann ich inzwischen auch so bestätigen, jetzt bleibt der Anschlag auch wieder dort wo er soll
