Flottjet ADH Typ 98001 Spanauswurfhaube Befestigung

[odul]

Salu,

ich habe eine Flottjet ADH Typ 98001, allerdings ohne Spanauswurfhaube. Seit langen will ich da schon was zur Absaugung dran bauen. Aber ich frage mich, wo ich das am besten fest mache. Da ich da nix sehe, was mir so richtig gefällt, wollte ich mal fragen:
Wie wird die Originalhaube befestigt?



[tomkaes]

Frag mal @Betaboy:
https://www.woodworker.de/forum/threads/dickenhobel-durch-absaugung-sehr-laut.108918/#post-673335



[schrauber-at-work]

Moin,

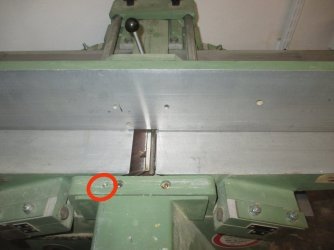

die originale Spanaiswurfhaube hat eine Lasche mit Bohrung, wird mit Eier Sterngriffschraube am Maschinenkörper im markierten Gewinde befestigt.

Gruß SAW



[tomkaes]

Hauben waren Sonderzubehör siehe Katalog.



[schrauber-at-work]

Hauben waren Sonderzubehör siehe Katalog.

Sehr cool dass Du den hast. Bei meiner ehemaligen war die Spanhaube dabei. Hab mir aber eine Absaughaube dafür gebastelt die ich beim Abrichten von unten auf dem Dickentisch fixiert habe, beim auf Dicke hobeln von oben auf dem Abrichttisch. Hat gut funktioniert war aber Höllenlaut wie eine Sirene



[odul]

Frag mal @Betaboy:
https://www.woodworker.de/forum/threads/dickenhobel-durch-absaugung-sehr-laut.108918/#post-673335

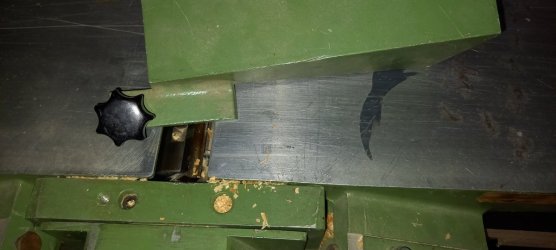

Ah, danke. Auf dem Foto dort sieht man die Lasche, die...

...SAW auch hier anspricht. Auf der anderen Seite wird wie wohl am PA festgemacht. Dass die Befestigungen li und re so unterschiedlich sind, hat man selten.

Moin,

die originale Spanaiswurfhaube hat eine Lasche mit Bohrung, wird mit Eier Sterngriffschraube am Maschinenkörper im markierten Gewinde befestigt.
Anhang anzeigen 169131
Gruß SAW

Sehr cool dass Du den hast. Bei meiner ehemaligen war die Spanhaube dabei. Hab mir aber eine Absaughaube dafür gebastelt die ich beim Abrichten von unten auf dem Dickentisch fixiert habe, beim auf Dicke hobeln von oben auf dem Abrichttisch. Hat gut funktioniert war aber Höllenlaut wie eine Sirene

Hast du dazu Bilder?



[schrauber-at-work]

Auf der anderen Seite wird wie wohl am PA festgemacht.

Da ist eine Bohrung im Fügeanschlag, an der Spanhaube ein Passstift der dort rein kommt.

Hast du dazu Bilder?

Nein Leider nicht. Ich frag mal meinen Kumpel der Ihn jetzt hat ob er mir 2-3 machen kann.

Gruß SAW



[schrotti66]

Hier gibts ein paar Bilder vom Original und meinem Nachbau
https://www.woodworker.de/forum/threads/flottjet-adh-absaugung.127982/post-1058559

stefan



[Betaboy]

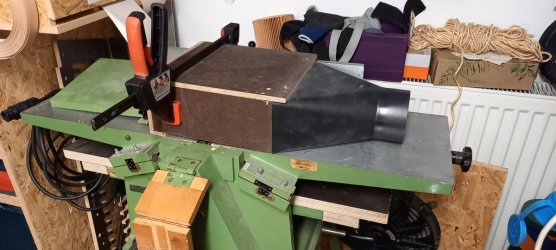

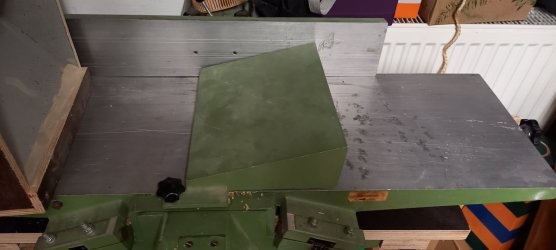

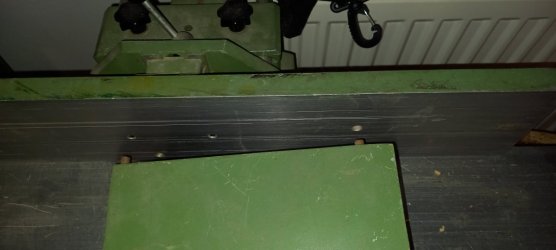

Hier mal ein paar Bilder von meinem Hobel.



[schrauber-at-work]

Hier mal ein paar Bilder von meinem Hobel

Wieso macht Ihr die Kisten alle rechteckig?
Sind die Seiten bei meiner auch damit oben und unten nutzbar. Das Oberteil (der Boden) steht allerdings schräg in flachem Winkel. Ist einfach von der Saugwirkung/ Luftströmung besser.

Gruß SAW



[Betaboy]

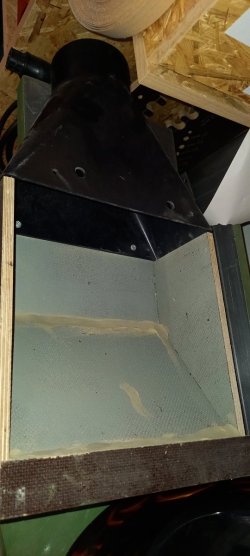

Meine ist außen eckig da ich sie beim abrichten einfach durch hochkurbeln fixieren kann und es sauberer klemmt.

Innen ist zusätzlich eine schräger Boden.



[schrauber-at-work]

Meine ist außen eckig da ich sie beim abrichten einfach durch hochkurbeln fixieren kann

Jupp, daher war meine außen(Seiten) auch eckig. Ansonsten ähnlich.

Gruß SAW
