Gratleisten / Nutklötze

[fichsel]

Guten Abend allerseits.

Gibt es eine Regel/Empfehlung wie viele Gratleisten bzw. in welchem Abstand man Gratleisten verbaut?
Die Tischplatte wird 185x85cm Stärke ca. 2.5cm, das Zargengestell soll rundum ca. 8cm nach innen versetzt sein.
Befestigen werde ich die Tischplatte mit Nutklötze.



[carsten]

Hallo

bei Zargengestell mit Nutklötzen übernehmen diese die Flächensicherung. Eine zusätzliche Gratleiste ist nicht notwendig



[fichsel]

Müsste ich dann beim Zargengestell ca. zwei Traversen einbauen?
Sonst ist die Platte ja quasi nur an den beiden Tischenden gehalten gegen Verzug?



[IngoS]

Müsste ich dann beim Zargengestell ca. zwei Traversen einbauen?
Sonst ist die Platte ja quasi nur an den beiden Tischenden gehalten gegen Verzug?

Hallo,

rundum reicht. Nutklötze in alle Zargen, längs und quer

Gruß Ingo



[fichsel]

Und dann in der Querzarge einen kleineren Abstand wählen?



[fichsel]

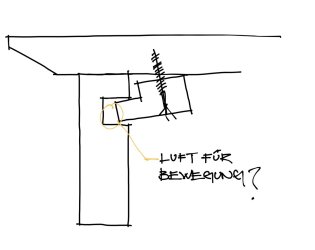

Lässt man bei der Befestigung der Nutklötze (auf der Längsseite) Luft damit dich die Platte bewegen kann?
So wie auf der Skizze?



[carsten]

Lässt man bei der Befestigung der Nutklötze (auf der Längsseite) Luft damit dich die Platte bewegen kann?
So wie auf der Skizze?

Hallo

richtig erkannt.



[IngoS]

Lässt man bei der Befestigung der Nutklötze (auf der Längsseite) Luft damit dich die Platte bewegen kann?
So wie auf der Skizze?

Hallo,

besser die Nutklötze so fertigen, dass die Auflagefläche zwischen Klotz und Zarge waagerecht und parallel zueinander verläuft.



Und noch ein Kniff. Beim Verleimen der Tischplatte die äußeren Lamellen mit der rechten Seite nach oben legen. Wenn dann noch was nachtrocknet,ziehen sich die Kanten nicht unschön nach oben.

Gruß Ingo



[Bunjin]

Da habe ich auch nochmal eine Frage zur Befestigung der Nutklötze. Ich habe immer etwas Angst, dass mir durch die Schrauben die Platte reißt, da ja auf einer Längsseite die Schrauben ziemlich auf gleicher Faser liegen.
Bohrt ihr vor?
Welche Schraubendicke verwendet ihr?
Welche Schrauben verwendet ihr?
Mit welchen Schrauben könnte man sich das Vorbohren sparen? Oder ist das nicht empfehlenswert?



[teluke]

Nein, ich bohre da die Platte nicht vor, da reißt nichts.
Nur natürlich die Nutzklötze im Durchmesser der Schraube.



[Bunjin]

Welche Dicke verwendest Du? 4,5?



[teluke]

Ich verwende grundsätzlich nur Spax 3,5 und 5,0 beide mit Torx 20.
Einfach damit ich den Schrauber nicht umrüsten muss.
Für Nutklötze verwende ich 5.0.
Länge so dass ca. 20mm in die Platte gehen.
So feine Nutklötze wie z.B. Ingo mache ich nicht, bei mir sind die jedes mal unterschiedlich weil ich dafür schlicht Restmaterial verwende.
Für mich kommt es bei Nutklötzchen nur auf die Funktionalität an. Sieht ja eh kein Mensch.



[IngoS]

So feine Nutklötze wie z.B. Ingo mache ich nicht,

Hallo,

Meine Nutklötze haben zwei Vorteile. Es reichen Lamelloschlitze für die Montage. So braucht man keine durchgehenden Nuten in die Zargen zu fräsen. Die werden dadurch nicht so stark geschwächt. Außerdem lassen sie sich, wenn die Schraube etwas gelöst wird, um 90° verdrehen und die Platte kann abgenommen werden, ohne die Klötze ganz abschrauben zu müssen. Für das Gewerbe nix, aber für den Bastler doch recht schnell hergestellt.
Übriges wird diese Form schon im Tischlerbuch von Spannagel gezeigt.

Gruß

Ingo



[teluke]

Ich mache die Schlitze für die Nutklötze mit der Domino. Geht auch schnell und sauber.



[Bunjin]

Mit der Domino mache ich das auch, weil ich die Schlitze da weiter unterhalb der Zargenoberkante machen kann. Bei der Lamello kommen die Nuten ziemlich nah an die Zargenoberkante, vor allem, wenn ich da nochmal 4mm unterlege, um eine höhere (breitere) Nut zu bekommen. Oder habe ich einfach meine Lamello nicht richtig verstanden? Wie machst Du das, @IngoS ?
Eigentlich würde ich auch lieber diese gerundeten Klötze machen, aus dem Grund, den Ingo schon geschrieben hat. Außerdem habe ich auch einen Spannagel



[IngoS]

Wie machst Du das, @IngoS ?
Eigentlich würde ich auch lieber diese gerundeten Klötze machen, aus dem Grund, den Ingo schon geschrieben hat. Außerdem habe ich auch einen Spannagel

Hallo,

so mache ich die Nutklötze.

Und hier fräse ich die Schlitze für die Nutklötze.

Gruß

Ingo
