Hammer B3 trend, für mich unstimmiges Angebot. Hat jemand eine Anleitung für BJ 2001?

[mc2]

Wer kennt sich mit der „alte“ B3 aus: https://www.kleinanzeigen.de/s-anzeige/kreissaege-fraesmaschine-hammer-b3-trend/2959202581-84-20065

Der Parallelanschlag sieht merkwürdig aus (vermutlich für Abrichte) und ein fehlendes Handrad für die Schnitthöhe, oder?
Fällt sonst noch jemanden was auf, bis auf den 2. Fräsanschlag?



[Johannes]

Hallo,
also der B3 Schriftzug ist nicht original. Der Korpus scheint von einer C3 zu stammen. Bei der Abstützung des Auslegertischs fehlt die Stange. Ich vermute die Kiste ist ziemlich verbastelt.

Es grüßt Johannes



[Zappodrom]

Der Anschlag sieht mMn tatsächlich aus, als wenn er von einer Abrichte stammt



[mc2]

Ich hab mal mit anderen B3 verglichen. Der Anschlag passt, ist hinten in der Schiene befestigt.
Was ich noch nicht verstanden habe ist, wie die Höhen/Winkelverstellung des Sägeblatts und der Frässpindel funktioniert.

Kann das jemand erklären. Videos finde ich nir zu den neuen Modellen.



[Lorenzo]

Die Kurbeln die auf den Wellen sitzen die aus den Segmentbögenauschnitten aus dem Maschinenständer kommen sind für die Höhenverstellung der Aggregate. Für die Winkelverstellung sind die Wellenstummelchen zuständig die oberhalb des Auslegerarms an der Maschinenseite zu sehen sind.
Entweder braucht man dafür nochmal extra Kurbeln, oder man kann die der Höhenverstellung umstecken.



[mc2]

Okay, verstanden, Danke.



[Uranus]

Die Maschine ist übel zusammengestöpselt:
- Längsanschlag ist nicht original, da wurde ein Blech an ein Alu-Profil genietet
- Abstützung Ausleger fehlt
- Maschinenständer ist rechts nicht so üblich gewesen. Die vier Blech-Felder der Tischverlängerung seitwärts hab ich so auch noch nie gesehen
- Der Parallelanschlag war nur bei der C3 so üblich, nicht bei der B3. Dort war er kombiniert für das Abrichten und die FKS. Die richtige Aufnahme für die Führung sieht man hinten, vorne ist die falsche, das war der des Standard-Parallelanschlags
- dass es eine C3 war sieht man auch an den Bohrungen für den Aufnahmewinkel der Fahreinrichtigung (Deichsel)
- der An-/Ausknopf an der Rückseite beim Fräsaggregat war auch nicht üblich. Auch Elektrik also verbastelt...

Finger weg, da stimmt nichts mehr!



[mc2]

Danke für die Infos. Es wird nicht meine.



[jochen-steini]

Der Parallelanschlag war an der C3 auch vorne zu montieren. M.E. hat er einen zusätzlichen Parallelanschlag ohne Lineal.
Die Kurbel zur Höhenverstellung am Sägeblatt ist abziehbar und kann an den seitlichen Stummeln eingesetzt werden. Bei Auslieferung waren aber die anderen Handräder dabei (zumindest bei mir).
Ansonsten siehe auch die anderen Anmerkungen meiner Vorredner.



[mc2]

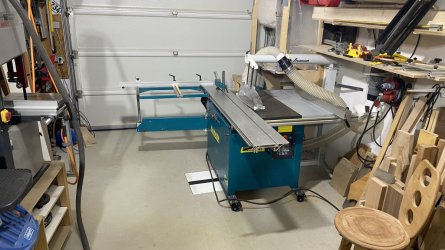

Hab mir heute Nachmittag jetzt die hier geholt: https://www.kleinanzeigen.de/s-anze...aese-wie-hammer-k3-winner-/2996297693-84-5834
Hab die Anzeige 10 Minuten nach dem Einstellen gesehen, denke dass die eine Stunde später weg gewesen wäre.



[Johannes]

Hallo,
ich denke das war ein guter Kauf. Ich habe in etwa die gleiche. Ich habe die vier schwarzen Füße gegen 80mm Bluewheel-Lenkrollen mit Bremse getauscht. Und einen externen Startstopp Schalter ergänzt. Falls du normale Sägeblattbefestigung gewöhnt bist, die Inbusschraube hat Rechtsgewinde.

Es grüßt Johannes



[mc2]

Hallo,
ich denke das war ein guter Kauf. Ich habe in etwa die gleiche. Ich habe die vier schwarzen Füße gegen 80mm Bluewheel-Lenkrollen mit Bremse getauscht. Und einen externen Startstopp Schalter ergänzt. Falls du normale Sägeblattbefestigung gewöhnt bist, die Inbusschraube hat Rechtsgewinde.

Es grüßt Johannes

Danke, das mit den Rollen will ich auch machen. Bluewheel nennen sich viele, hast du da einen Link zu deinen?



[Zappodrom]

Hab mir heute Nachmittag jetzt die hier geholt: https://www.kleinanzeigen.de/s-anze...aese-wie-hammer-k3-winner-/2996297693-84-5834
Hab die Anzeige 10 Minuten nach dem Einstellen gesehen, denke dass die eine Stunde später weg gewesen wäre.

Glückwunsch, denke auch ein richtig gutes Angebot. Vor allem mit dem Zubehör!



[Johannes]

Danke, das mit den Rollen will ich auch machen. Bluewheel nennen sich viele, hast du da einen Link zu deinen?

Hallo,
ich habe diese verbaut, sind unauffällig seit 2017 in Benutzung:
https://www.ebay.de/itm/255429624040

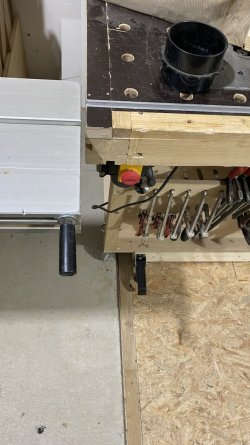

Und so sieht mein zusätzlicher Schalter aus.




Es grüßt Johannes



[mc2]

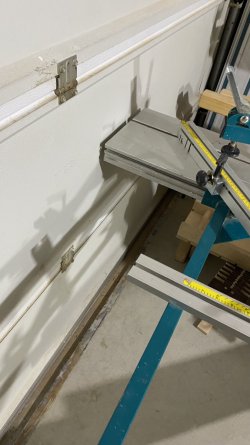

Passt wie für mich gemacht, nur die Haube muss noch 6 cm nach vorne.
