HC333 Transportwalze ausbauen und einbauen

[SchweißerSchnitzer]

Jungs und Mädels,
ich brauche eure Hilfe.

(Eigentlich wollte ich mich - nach etwas selbstverordneter Forumsabstinenz - erst wieder melden, wenn ich ein Projekt vonrstellen kann. Aber mitten in diesem Projekt macht jetzt der ADH Probleme)

Weiß eine(r) von euch, wie man die Transportwalze einer HC333 ausbaut und kann mich beruhigen, dass das kein Hexenwerk ist?

Bei meiner Elektra Beckum HC333 hat sich das Gummi der Transportwalze verabschiedet. Das hat sich seit Ihrem Baujahr 2001 in eine pastöse Masse verwandelt. Im Forum hab ich schon gelesen, dass es Firmen gibt, die Wellen neu gummieren. Und der Metabo-Schieber in Malsfeld (siehe Kleinanzeigen) verkauft auch ganze Walzen. In beiden Fällen müsste die Welle raus und wieder rein. Die Betriebsanleitung schweigt dazu - dat macht misch ettwas nervös. Angehängt ein Foto von der Aufhängung. Genügt es etwa, diese Inbusschrauben zu lösen?

Liebe Grüße



[SchweißerSchnitzer]

Hier noch ein Foto von der Gummierung, die sich in zähe Masse verwandelt hat. Bei einem schmalen Teil hat es an einer Stelle den Belag abgeschabt.



[Jungemehnar]

Sieht ja wild aus!

Kenne die Maschine nicht, aber es sollte grundsätzlich mit etwas Geschick zu machen sein.
Explosionszeichnung hilft auch weiter.

Mit den Inbusschrauben bekommst du die Welle lose- das Ritzel zum Antrieb der Walze muss aber wahrscheinlich auch noch runter. Dazu die Mutter vor dem Ritzel lösen und das Ritzel abnehmen. Die Welle sollte nun aus der Maschine genommen werden können.
Dann die Lagerbuchsen an beiden Seiten abziehen und du hast die Welle vor dir liegen.

Gutes Gelingen!



[SchweißerSchnitzer]

Danke für deine Hinweise!

Beim Kauf war ich gar nicht auf die Idee gekommen, die Konsistenz des Gummis zu untersuchen. Das kannst du mit dem Fingernagek einfach abkratzen. Klebrige Masse. Bei breiten Stücken, wo der Druck flächig verteilt wird, war es bisher kein Problem gewesen.

Die Zeichnung hab ich in der Betriebsanleitung. Leider ist sie bezüglich des Ausbaus der Transportwalze (für mich) nicht sehr aufschlussreich, weil das Teil dort einfach neben der Maschine gezeichnet ist.



[magmog]

Guuden,

so wie von Jungemehnar beschrieben sollte es funzten.
Solange nichts abgerissen oder anderweitig zerstört wird dürfte die Reparatur kein Hexenwerk sein.



[Jungemehnar]

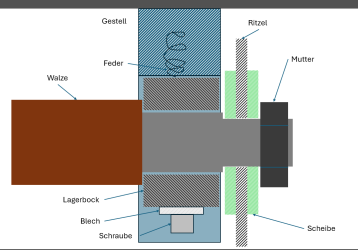

So sollte die Welle in etwa verbaut sein. Blickrictung von der Auslaufseite Richtung Hobelwelle im Schnitt.
Ansonsten kann das Forum sicher auch während dem Austausch helfen, wenn Fragen kommen.



[SchweißerSchnitzer]

Sogar mit eigener Zeichnung
Ihr seid echt spitze.
