Hema Bandsäge BB 315/M

[David Esch]

Hallo,

hat jemand eine Maschine dieses Typs? Bin auf der Suche nach einem Parallelanschlag oder nach nach Fotos von einem zum eventuellen Selbstbau. Jetzt ist nur eine Art Schiebschlitten bzw. kurze Schiebeschiene dran.
MfG



[Johannes]

Hallo,
wie alt ist deine Maschine denn? Hast du vorne eine Nut am Tisch? Oder die früher üblichen Gewindelöcher im Tisch?

Es grüßt Johannes



[Mitglied 30872]

Hallo,

hat jemand eine Maschine dieses Typs? Bin auf der Suche nach einem Parallelanschlag oder nach nach Fotos von einem zum eventuellen Selbstbau. Jetzt ist nur eine Art Schiebschlitten bzw. kurze Schiebeschiene dran.
MfG

Suchfunktion?



[David Esch]

Der Tisch hat vorne eine Schiene mit einer rechteckigen Nut.



[odnoh65]

Hallo,
habe die gleiche als BB 315 S.
Der Anschlag ist nicht sehr kompliziert aufgebaut - taugt aber auch m.E. nicht sonderlich viel. Ich würde mir ein entsprechendes Profil kaufen und z.B. mit einem AIGNER Klemmschuh 172mm der genau in die Nut passt einen Anschlag bauen.



[kberg10]

Zu Aigner Klemmschuh:
Das ist wieder einmal das Forumwissen, einfach unbezahlbar.



[Mitglied 30872]

Hallo,
habe die gleiche als BB 315 S...

Ja, und der @Hondo6566 hat auch eine.



[odnoh65]

soso



[Markus_Eb]

Hallo,
wie alt ist deine Maschine denn? Hast du vorne eine Nut am Tisch? Oder die früher üblichen Gewindelöcher im Tisch?

Es grüßt Johannes

Hey Johannes,
Weißt du zufällig wie der Anschlag bei der Hema bb315 s mit den Gewindelöchern im Tisch aussah/aussieht ?

Beste Grüße Markus



[HolzandMore]

Der Anschlag wird nicht verschraubt sondern läuft in einer Schiene und wird geklemmt.
Was genau möchtest du denn wissen?
Gruß Andi (Hondo...)



[Martin7]

Hallo,

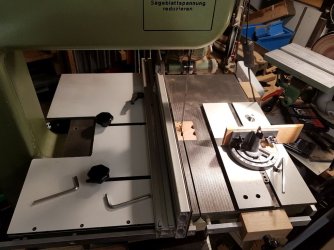

da meine Säge die Gewindebohrungen in der Platte hatte, habe ich mir Anschläge selbst gebaut. Nicht einmal HEMA konnte sich erinnern, jemals solche Bohrungen in ihre Säge und wozu gemacht zu haben, aber ich habe schon andere Sägen mit diesen Bohrungen gesehen.
Aus der Not eine Tugend machend habe ich diese Gewinde für meine Anschläge verwendet.
Längsanschlag aus Trespa mit Nuten, Sterngriffen und Aluprofilen, Queranschlag auch Trespa und zweckentfremdeten Winkelanschlag.
Aus früheren Versuchen sind noch aignerähnliche Aluprofile montiert, die ich gerne für die Kreissägevorrichtung verwende.
Der Längsanschlag läßt sich durch die zwei Befestigungen sicher und präzise einstellen, rechtwinkliger Hilfsanschlag an der Vorderkante.

Gruß
martin



[Markus_Eb]

Super vielen Dank.
Weiß jemand zufällig ob es die Hema bb 315s original mit einem Holz Untergestell gab ?
Gruß Markus



[HolzandMore]

Hallo,
Martin, das sieht doch sehr gut aus, und praktikabel.
Markus, das kann ich mir nicht vorstellen, das Untergestell (Zubehörteil) war m.E. schon immer aus Metal.
Wenn du eine Maschine mit Holz Untergestell hast/kennst dann muss das selbst gebaut sein. Die Maschine gabs auch ohne Untergestell zu kaufen. Das Untergestell ist eigentlich ein absaugbarer Spänebunker.
Gruß Andi



[Markus_Eb]

Hey Andi,
Vielen Dank für deine schnelle Antwort.
Aber ich hab eben eine Anzeige auf Kleinanzeigen entdeckt auf dem eindeutig zu sehen ist das die Maschine einen Holzunterschrank hat
Gerade bei #Kleinanzeigen gefunden. Wie findest du das?
https://www.kleinanzeigen.de/s-anze...buttons&utm_medium=social&utm_content=app_ios
Schaut so aus als hätte Hema immer wieder Maschinen mit Holzunterschrank und Blech bzw. Alu Tisch gebaut

Gruß Markus



[Mues_Lee]

Ich seh nur ein Brett aus Holz, der Rest sieht nach Stahlblech aus würde ich behaupten (alleine wegen den großen Eckenradien)



[Markus_Eb]

Auf Bild Nr. 4 sieht man eigentlich schon das der Schrank aus Holz ist .
Hab schon Maschinen mit dem selben Bj. gesehen die sicher einen Blech bzw stahl Schrank hatten .



[Mues_Lee]

Tatsache. Vielleicht Eigenkonstruktion?



[Markus_Eb]

Ja könnte möglich sein dann hätte sich da aber jemand ganz schön Mühe gegeben und beim Türchen war die Motivation dann komplett weg .



[HolzandMore]

auf dem eindeutig zu sehen

Brille putzen bitte.
Abgerundete Ecken und Holzunterbau? Schließt sich imo aus.
Viel wäre viel zu aufwendig gewesen herzustellen.
Das ist m.E. der Metallkasten in den jemand größere Löcher gesägt hat und diese mit Holzplatten versucht hat zu verkleiden.
Gruß Andi



[Mues_Lee]

Vielleicht war ein Türchen nie vorgesehen? Hast du den Verkäufer mal angeschrieben?



[Markus_Eb]

Ja hab den Verkäufer angeschrieben er meinte das sei original.



[reinije]

Brille putzen bitte.
Abgerundete Ecken und Holzunterbau? Schließt sich imo aus.
Viel wäre viel zu aufwendig gewesen herzustellen.
Das ist m.E. der Metallkasten in den jemand größere Löcher gesägt hat und diese mit Holzplatten versucht hat zu verkleiden.
Gruß Andi

glaub eher du must die brille putzen das is eindeutig Holz der unterbau mit radien



[Markus_Eb]

Brille putzen bitte.
Abgerundete Ecken und Holzunterbau? Schließt sich imo aus.
Viel wäre viel zu aufwendig gewesen herzustellen.
Das ist m.E. der Metallkasten in den jemand größere Löcher gesägt hat und diese mit Holzplatten versucht hat zu verkleiden.
Gruß Andi

Ja möglich ist alles man könnte theoretisch in jede Ecke ein Kantholz machen das ganze mit einer dementsprechenden Rundung versehen und Zack hat man einen passenden Holz Korpus .
Ich vermute Hema hatte zum Teil Lieferengpässe und daher wurden zum Teil Maschinen mit Holzunterschrank gebaut



[Mues_Lee]

Auf dem zweiten Bild sieht man es links unten ganz gut beim vergrößern. Ich tippe auf zwei dicke Seitenplatten mit angefrästem Radius



[Johannes]

Hallo zusammen,
ja Hema hat für die 315er Holzunterschränke gebaut. Der in der Anzeige sieht ziemlich mitgenommen aus. Auch der Schalter ist nicht mehr original.
Bei dem Baujahr müsste der eigentlich so aussehen:


Es grüßt Johannes
