hohe staubentwicklung bei altendorf f90

[Mauzer]

hallo zusammen,

ich habe seid einiger zeit eine altendorf f90, bj. 91.
leider ist die staubentwicklung beim schneiden ziemlich hoch.

zunächst hatte ich eine absaugung mit 1000 m3/h und dachte dass dies für 2 anschlüsse (oben und unten) an der säge zu schwach wäre.
also kaufte ich eine absaugung mit 2500 m3/h (HBM) und war der meinung dass so das problem gelöst ist.
leider staubt die säge nach wie vor hinter dem sägeblatt, bzw. zwischen schlitten und tisch (hinter dem sägeblatt) raus.

das ist nicht normal oder?
was kann ich tun?
was denkt ihr woran es liegen kann?

ich habe bereits sämtliche schlitze ,die hinter dem sägeblatt sind, verschlossen sodass nun die staubentwicklung nicht mehr so hoch ist.
sie reicht aber trotzdem aus dass mir die werkstatt nach 20 schnitten komplett zustaubt.

danke für eure antworten.



[predatorklein]

Hallo

Die Absaugung mit 1000 m³ / h war sicher zu schwach.
2500 m³ / h sollten dicke reichen .

Dreht der Ventilator in die richtige Richtung
Wie ist denn die Absaugleistung wenn du die Hand vor den Schlauch hälst ?

Mal innen in der Maschine gekuckt ob der Hauptschlauch löchrig ist ?
Oder lose ?

Gruß



[Mauzer]

danke für deine antwort.
ja. der ventilator dreht in die richtige richtung,
da ich den schlauch auch schon abgenommen habe um die saugleistung zu testen.
ohne schlauch scheint diese recht saugstark zu sein.
die schläuche sind alle korrekt angeschlossen und auch nicht löchrig.

wenn ich meine hand unter die absaughaube halte scheint die saugleistung die selbe zu sein wie bei der 1000m3/h anlage. woran kann das liegen?



[wasmachen]

Verrohrung mangelhaft?



[elmgi]

Bei mir hatte ich auch schon den Fall, dass beim Sägen schmale und längere Reststücke eingesaugt wurden und im Schlauch innerhalb der Maschine verklemmten.
Irgendwann war dann der Absaugschlauch verstopft und das Ergebnis entsprach dem von Dir geschilderten Resultat.



[tomkaes]

... ohne schlauch scheint diese recht saugstark zu sein.

...wenn ich meine hand unter die absaughaube halte scheint die saugleistung die selbe zu sein wie bei der 1000m3/h anlage. woran kann das liegen?

Wie sieht denn dein Abzweiger aus, und wie lang ist der dünne Schlauch zur Haube?
Mit welchem Rohrquerschnitt gehst du von der Absauganlage bis zum Abzweiger?
Gib doch mal Rohr-/Schlauchlängen und Querschnitte an.



[Mauzer]

also verstopft ist da nichts.
ich habe alle klassischen probleme geprüft!

ja die verrohrung könnte evtl. der grund sein.
ich schicke morgen mal ein foto davon.

rohrdurchmesser zur absaughaube ist 7cm, länge ca. 1,5 - 2m
rohrdurchmesser unten 10cm, ca, 1,5m lang
an der absaugung ist ein t-stück (eher ein Y) mit 10cm querschnitt



[Besserwisser]

Läufts wirklich richtig rum?
radiallüfter erzeugen auch unterdruck, wenn sie falsch rum laufen.



[predatorklein]

Moin

Wir haben an unserer Felder KF 700 die original Oberhaubenabsaugung einer F 45 montiert .

Oberhaube 80 mm , unterm Tisch 140 mm , der Vorbesitzer unserer KF 700 hat den original Durchmesser von 120 mm auf 140 mm vergrößert

Dafür braucht man keine 2000 m³ , ein 80 er Rohr braucht zwischen 400 und 500 m³ / h und ein 120 er Rohr ca 800 - 1200 m³ .
140 er Rohr braucht zwischen 1100 und 1500 m³ / h .
Strömungsgeschwindigkeit liegt dann zwischen 20 m / s und 28 m / s.

Bißchen Reserve für die Rohre mit " eingepackt " und gut ist .

Deine 2500 m³ werden wohl auch nur auf dem Papier stimmen , dafür braucht man einen Rohrdurchmesser von ca 200 mm .

Aber selbst wenn deine neue Absaugung " nur " 1800 m³ macht reicht das dicke .
Laufrichtung Ventilator prüfen + Rohre prüfen .

1000 m³ Luftleistung entspricht einer ELektra Beckum SPA 1000 , beliebtes Heimwerkermodell , unterste Leistungsklasse , 100 mm Rohr .
2500 m³ entsprechen einer Höcker , Felder , Schuko , Nestro Maschine mit 2,2 KW Motor und 140 mm Schlauch.

Wenn am 80 er Rohr beim Handtest die Leistung gleich ist stimmt was nicht

ja die verrohrung könnte evtl. der grund sein.
ich schicke morgen mal ein foto davon.

Mach das mal , könnte Sinn machen

Gruß



[Kunstbohrer]

Hallo,
Ich behaupte einfach mal das eine Säge beim auftrennen immer dreck macht.
ich habe eine AF 22 - 200er Rohr mit patrone + festverrohrung an der Säge, und das Staubt auch.

Wesentlich weniger staubt es seit dem mein Schlitten und der Paralellanschlag beide minimal freischneidend eingestellt sind (aufsteigender Zahn "fräßt" nicht mehr nach).

Festverrohrung mit möglichst wenig Schlauch bringt auch gewaltig viel.
Die F90 sowie die Alte F45 hat keinen Hauptschlauch, in der Maschine, also fallen die Klassiker schon mal weg.



[Kunstbohrer]

ach ja mit Maximalen rohrdurchmesser zur Säge gehen, und kurz vorher teilen.



[matko]

hallo, my experiens is:
bettrer is from side.



[matko]

hallo, my experiens is:
bettrer is in frontside.
power min. 2kw



[Kunstbohrer]

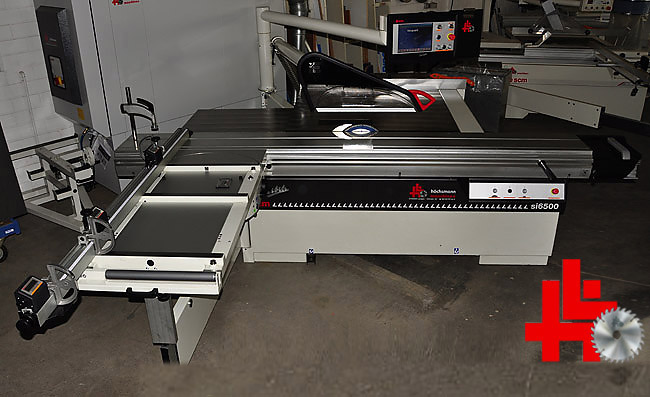

Matko deine version von der absaughaube gibt es von SCM schon lange.

http://www.hoechsmann-maschinen.com/ebay/scm_f_si6500-neu_01.jpg

Die bessere Absaugleistung ist dem größeren Rohrdurchmesser geschuldet.
Außerdem benötigt man nur noch ca. 30cm Schlauch um die Haube von der Absaugung zu entkoppeln.



[matko]

Kunstbohrer ....It is very nice and good formatsaw.
I have sicar 10 years. The first what I made when I bought sicar :....... I get of original protector and made this :
But I know it is not very shine and It need 125mm tube.
If I wil have any time I wil change it



[Kunstbohrer]

This looks better than the first version.



[matko]

yes, but the first version is much more better



[Mauzer]

vielen dank für die antworten.

ich habe jetzt mal die beiden phasen des starkstromanschlusses getauscht.
jetzt läuft die absaugung ruhiger und sie scheint auch mehr saugleistung zu haben.

es staubt auch nicht mehr so extrem wie vorher. fast garnicht.
das wird wohl das problem gewesen sein.

hier noch 2 bilder zu meiner verrohrung. evtl. besteht da noch verbesserungspotential?



[Werkzeugprofi]

Naja. Rohre sind an sich schon besser.

Aber bei den kurzen Schlauchlängen wird man das nicht wirklich bemerken, vom Preis mal abgesehen...

Eher noch Schläuche mit glatter Innenwand verwenden.



[magmog]

Guuden,

zu lange und zu billige (innen stark geriffelt) und nicht geerdete Metallteile tragen
zu dem Prob mit bei.



[Sägenbremser]

Bei einer nicht verschwenkbaren Altendorf
kannst du auch zu einer etwas stabileren
Verrohungen greifen.

Wie Justus schon schreibt, die Qualität dieser
"Saugschläuche" ist schon sehr dem Preis ge-
schuldet und nach sehr lange zurückliegender
eigener Erfahrung mit einer F90, es gab dabei
niemals ein Problem mit den Spännen

Gruss Harald



[Mauzer]

ich habe mich jetzt dazu entschieden den größten teil mit rohren zu bauen und nur die flexiblen stellen mit einem schlauch auszustatten.
ich denke damit hat man auf langer sicht mehr freude.

ist ein verrohrung mit plastikrohren möglich? oder gibt es dabei auch nachteile?



[Sägenbremser]

Wenn du nicht im gewerblichen Rahmen unterwegs
bist, könntest du schon PVC Rohre, wie auch die Amis,
in deiner Werkstatt einsetzen. Hier müsstest du aber
nachweisen können das es keine statische Aufladung
gäbe, die sich nicht mit einer Erdung beseitigen liesse.

Ob sich dieser fragliche Nachweis für dich lohnen kann,
liegt in deiner Entscheidung. @Mauzer - kauf dir wirklich
ein paar gebrauchte Metallrohre und du hast Ruhe, im
Sinne von - du schläfst einfach besser danach.

Gruss Harald



[wasmachen]

Nimm notfalls Spirorohr und gut...
Plastezeugs geht mMn garned; vor allem, weil hier im Profibereich geschrieben wird.

Übrigens freuts mich, dass das Hauptproblem schon in der 1. Antwort erkannt wurde



[magmog]

Guuden,

nimm Wickelfalzrohr aus dem Klima- und Lüftungsbau.
Die paar Brocken die Du brauchst bekommst Du in
entsprechenden Montagebetrieben für kleines Geld.

Plastik ist Mist, die entstehende Elektrostatik frisst
viel Kraft und e-statikfrei kostet richtig.

Guten Schlauch gibt's in der Bucht.
