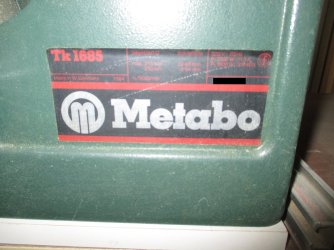

Instandsetzung TK 1685 D

[Holzwrk]

Hi zusammen,
ich habe hierzu nichts genaueres im Forum finden können, daher ein neues Thema.

Ich habe von meinem Vatter die alte Kreissäge bekommen. Ich habe damit früher auch schon gearbeitet, aber Dinge nie wirklich hinterfragt, nur geschaut, dass das Ergebnis annähernd stimmt. Mittlerweile bin ich älter und ein paar Schreiner Videos auf Youtube weiter
Leider hat mein Vater es für mich zerlegt nur vorher keine Bilder gemacht.
Verzeiht mir wenn das Wording nicht stimmt, hoffe man versteht mich trotzdem
1) Das Profil mit der Messskala fängt das so versetzt wie auf dem Bild an? Macht für mich in Bezug auf den 0 Punkt am meisten sinn.

2) Ist der Tisch tatsächlich so produziert worden, dass er nicht komplett eben ist? Wenn ich ein Richtscheit oder ähnliches drauf lege, hat er schon etwas größere Spalte dazwischen, insbesondere im Bereich der Nuten.

3) Wie ist der Schiebeschlitten einzubauen? In vielen Bildern hab ich gesehen, dass er übersteht. Aus meiner leihenhaften Sicht, sehe ich hier aber eher ein Risiko, wenn etwas ggf. über dem Tisch schwebt wenn man es absägt . Wo lässt sich das bei diesem Tisch am besten justieren? Bisher versuch ich es über die eigentliche Halterung und Unterlags scheiben.
Der Winkelanschlag des Schiebetisches ist so knapp über dem Sägetisch

4) Was mir auch sorgen macht ist mein Parallelanschlag. Wenn ich diesen festziehe, zieht er sich automatisch nach links und soweit ich gelernt habe, soll ein Anschlag ja eher leicht nach rechts auslaufen, um die Kickbackgefahr zur verringern. Es kann ja auch nicht sinn und zweck sein, dass ich den Anschlag hinten immer rausdrücken und dann mit der "KLammer" hinten festziehe. Weiß jemand was ich hier machen kann, es gibt ja nur dieses U vorne, dass letztendlich an das Profil mit der Skala gedrückt wird.
4.1)
Gibt es die Möglichkeit hier einen anderen besseren Anschlag zu verbauen?

Besten Dank im Voraus und viele Grüße



[willyy]

herzlich Willkommen im Forum Holzwrk !

meine Antworten sind aus dem Gedächtnis, hatte die Maschine 18 Jahre, jetzt was anderes.
1. Skala hat bei mir gepaßt, aber die ist aufgeklebt. Wenn man die zu Beginn falsch klebt, hat man verloren.

2. der Tisch war sicher mal eben. Meine Maschine hatte auch Luftspalte unter einem Richtscheit, die war auch schon 30 Jahre alt, als ich die übernommen hatte. Wird bei dir auch Abnutzung sein. Warum ist dein Tsich so schwarz ? Das ist doch Alu

3. die Rollen unter dem Tisch kann man in der Höhe justieren. Die Bolzen haben den Anschraubpukt außermittig, damit hat man ein Exzenter.

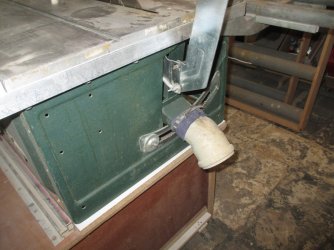

Du mußt die Höhe über die Haltebolzen justieren, paar Fotos von deinem Tisch würden helfen. (Wie gesagt Gedächtnis)

4. den kann man nur über die Schiene justieren auf der er läuft. Meine Schraubenlöcher hatten etwas Spiel, so dass Du den Anschlag rechts von der Maschine wegziehen und links eher ran schieben mußt. Dazu müssen vorher die Halter für den Tsich nochmal abgeschraubt oder zumindest gelöst werden.

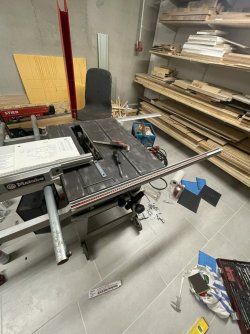

An deinem Untergestell fällt mir auf, dass du die Rollen nach vorne hast. Das würde mich mit den Füßen stören. Meine Maschine war 180 ° gedreht auf dem Untergestell mit Rollen hinten.

@Dietrich kennt Metabo auswendig. Der hat vielleicht auch noch Tipps.



[Heener]

Richtig, Transportrollen gehören nach hinten.



[odul]

zu 1) Die Skala sollte so anfangen, dass man die Schnittbreite zwischen Sägeblatt und PA direkt ablesen kann. Demnach wäre die Skala viel zu weit links?!

zu 2) Meiner hing auch ordentlich durch. Das ist wohl (leider) normal. Habe ich aber erst gemerkt, als ich mal eine Alulatte auf den Tisch stellte. D.h. war in der Praxis irrelevant.

zu 3) Der Schlitten und der Queranschlag sollen 1-2 Zehntel höher sein als die linke Kante des Alutischs. Im Zweifelsfall: nicht mit Gewalt korrigieren wollen. Sondern versuchsweise zusammenbauen und probieren.

zu 4) Der PA ist nicht der stabilste. Der muss hinten immer gespannt werden. Und ich habe dessen Parallelität vor jedem Schnitt kontrolliert. Dazu hatte ich mir extra was gebaut.

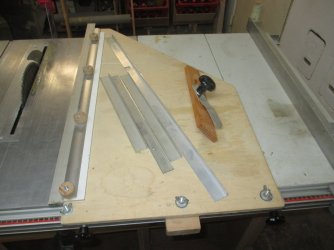

zu 4.1) zumindest für kleinere Sachen hatte ich mir was gebaut. Kann aber im Urluab nicht auf Bilder zugreifen.



[odul]

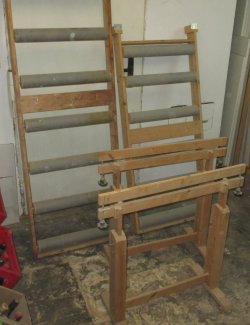

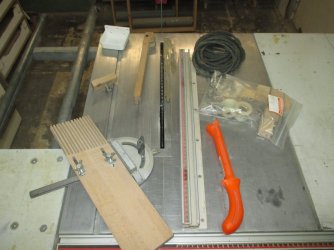

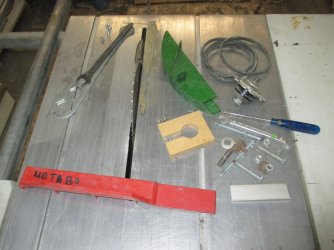

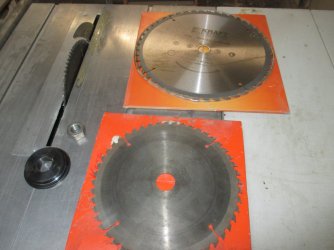

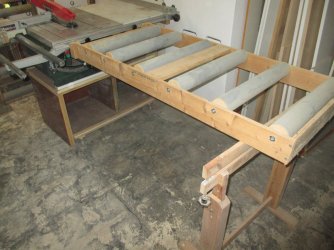

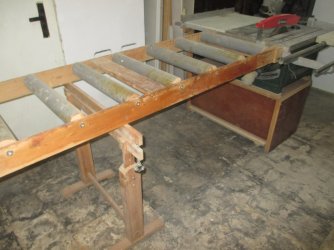

Ich habe was gefunden. Das sollte weiterhelfen. Schau dir das mal in Ruhe an. Dann kann man mal weitersehen.



[Dietrich]

Hallo,

erst mal suchen hier im Forum und im benachbarten Woodworking Forum nach " TK 1685/1688 Parallelität und Winkligkeit einstellen"

Der Schiebetisch soll 0,5mm überm Maschinentisch laufen, der Queranschlag entsprechend.
Die Parallelität einzustellen ist bei der 1685 nicht ganz einfach...viel probieren.
Der PA muß nicht öffnen, wenn er einen verschiebbaren Anschlagteil enthält und bei Massivholz entspr. verwendet wird.
Allerdings vorn und hinten geklemmt ist er sogar sehr stabil, hab meinen PA noch nicht verschoben bekommen.

Informationen zusammen tragen, Anleitungen besorgen und dann mit viel Zeit und ohne Zeitdruck eins nach dem anderen Einstellen.
Auf den Maschinentisc h hab ich in 28 Jahren noch keinen Richtscheid gelegt, was soll der verbessern?

Ganz so alt ist die 1685 nicht, m. W. kam sie 1983 auf den Markt was max einem Alter von 41 Jahren entspricht.



Gruß Dietrich



[Holzwrk]

Vielen Dank an alle für die Infos. Dann sammel ich jetzt mal im Urlaub viel Kraft, investiere in Fühlerlehren und schau mir mal den Beitrag zur Parallelität und Winkligkeit an und mach mich dann mal ans Einstellen. Sobald ich zurück bin post ich auch mal ein paar Bilder



[inselino]

Also in der Anleitung zu dem Ding gibt es auch ein Vorgehen wie man das macht. Und ich meine Dietrich hatte im Parallelen Forum auch einen langen Thread. Falls du die Anleitung nicht hast, dann sag Bescheid. Die hat bestimmt noch jemand
