M503 Bedienungsanleitung gesucht.

[teluke]

Die Überschrift sagt an sich schon alles.
Wir haben heute an meine Fräse so ein Teil angebaut um die Anschlagsposition zu messen und einzustellen.
Das klappt ganz gut.
Ich habe aber keine Ahnung was das Teil noch kann und wie das eingestellt wird.

Hat jemand eine Bedienungsanleitung dazu?



[Johannes]

Hallo Theo,
@Lorenzo

Es grüßt Johannes



[Lorenzo]

Hier mal ein Link zu den Anleitungen:
https://www.woodworker.de/forum/thr...nganschlag-bekommen-m503s.131768/post-1123088

Wenn du Fragen noch hast Theo, dann schieß los.



[Alceste]

Wenn du Fragen noch hast Theo, dann schieß los.

Hast du am Wochende zu viel Star wars geschaut oder ist das eine Anspielung auf das Luke in Theos Nick?.(⁠^⁠^⁠)



[teluke]

Wir haben das Teil angeschlossen und es funktioniert.
Habe heute schon die Einstellungen damit gemacht.

Habe aber z.B. keine Ahnung wie man das abschaltet.
Beim Drücken auf den Einschalter geht die Beleuchtung an/aus.



[Lorenzo]

Beim Drücken auf den Einschalter geht die Beleuchtung an/aus.

Das ist so, abschalten geht nicht. Die Batterien halten etwa ein Jahr.



[teluke]

Wenn die Batterien erneuert werden muss der Nullpunkt neu eingestellt werden?



[Lorenzo]

Ne. Wenn man den Batteriewechsel sehr lang rauszögert wahrscheinlich schon, aber das hab ich noch nicht geschafft.



[killkenny]

Die neuste Generation hat wohl einen an aus Schalter. Bisher musste ich noch keine Batterien wechseln. Das Teil ist dauerhaft an. Habe also auch noch die alte Version.



[teluke]

Ich habe noch so eine M503 hier liegen.
Ich denke ich werde die für die Höheneinstellung der Langloch einsetzen.



[Lorenzo]

Ich habe noch so eine M503 hier liegen.
Ich denke ich werde die für die Höheneinstellung der Langloch einsetzen.

Ich muss zugeben, den Gedanken hat ich auch schon... Wiederholgenau mehrreihig bohren ist schon nicht schlecht.



[wasmachen]

Die neuste Generation hat wohl einen an aus Schalter. Bisher musste ich noch keine Batterien wechseln. Das Teil ist dauerhaft an. Habe also auch noch die alte Version.

Vermutung oder weisst du das?



[killkenny]

Hat jemand vor ein zwei Wochen gepostet. Weiß nur nicht mehr wo.



[Manuel_]

hier
https://www.woodworker.de/forum/threads/digitalanzeigen-dro-m503-an-den-anschlägen-der-formatkreissäge-scm-si150.126768/post-1185129



[schrauber-at-work]

Nabend,
die von Vevor können das anscheinend.


Gruß SAW



[Alceste]

Aber gibt's die auch mit Magnetband? Hast du mal einen Link?



[schrauber-at-work]

gibt's die auch mit Magnetband?

Auf die schnelle nichts gefunden, müsste aber auch mit den Linealen gehen.

Hast du mal einen Link?

https://www.vevor.de/lineare-skalie...sstab-3-achsen-dro-display-kit-p_010292688468



[Alceste]

Ja gehen tut das schon ich hätte glaube nur Probleme das einzubauen. Eines habe ich z.b. am Parallelanschlag in Benutzung, wofür ich mir eine nur in die Welle habe fräsen lassen um das Band einzulegen. Um das Lineal zu befestigen habe ich jetzt spontan keine Idee.



[wirdelprumpft]

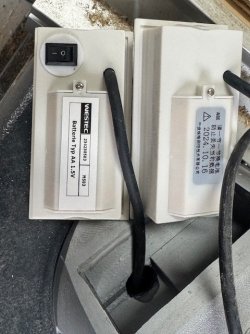

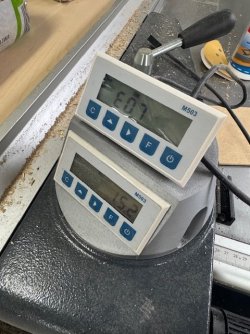

ja, gibt es mit Magnetband für viel Geld bei Westec dafür mit Ein und Ausschalter an der Rückseite
oder ohne mit Lieferzeit bei Alibaba - (wobei ich da die 35Euro Variante hatte den ganz billigen Angeboten hab ich nicht getraut)
funktionieren beide und sind bis auf den Schalter baugleich.
Ob der Schalter allerdings 150 Wert ist glaub ich nicht so wirkllich.
Wichtig zum Nullstellen beide Pfeiltasten gleichzeitig dann geht die auf den Wert der in P?? hinterlegt ist.
Das steht leider nicht in der Anleitung. Ansonsten gibt es noch mm/inch und ne Eichfahrt und ein Längenausgleich



[Lorenzo]

Puh, also die Implementierung des An/Aus Schalters find ich ja nicht so toll. Das bekommt man auch selbst gebastelt. Und DEN Aufpreis wärs auch nicht wert, wenn der An/Aus tatsächlich auf der Vorderseite bei den Bedienelementen wäre. Bevorzugt auf dem dort vorhandenen An/Aus Knopf
In den allermeisten Einbausituationen wird man dann jedes mal fürs an- und ausschalten das Display ausbauen müssen.



[teluke]

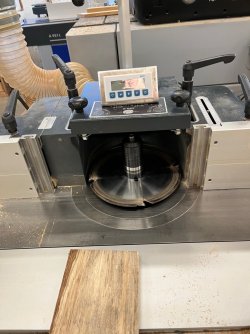

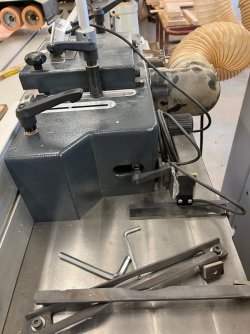

So habe ich das eingebaut.







also ganz einfach.
Hauptsache es funktioniert und das tut es.
