Mafell Monika Führungsstück

[Sägemehl22]

Hallo zusammen,

ich bin günstig an eine Mafell Monika gekommen. Die Motorbremse funktioniert zum Glück und auch ansonsten ist sie in einem guten Zustand
Allerdings ist die Höhenverstellung sehr schwergängig. Bei genauerer Ursachenforschung ist mir aufgefallen das hier wohl schon mal etwas repariert worden ist

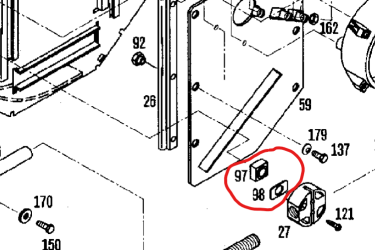

und die Schiebestücke Nr 97 und 98 aus der Zeichnung unten fehlen. Dadurch liegt der Bolzen lose in der Führung und das Sägeblatt lässt sich auch nur ca 70 mm hochdrehen siehe Bild 2.

Leider sind diese beiden Teile nicht mehr erhältlich, aber ich könnte mir vorstellen das sie einfach nachgebaut werden könnten. Kann mir vielleicht jemand ein Foto der beiden Schiebestücke geben oder mir vielleicht sogar die Maße davon nennen?

Vielen Dank schon mal
Florian



[Helibob]

Vielleicht kann dir da gleich @Iltis weiterhelfen.
Gruß Matze



[Iltis]

Moin,
Wenn du die 27 aus der Zeichnung ausbaust, geht die Führung (26) der Höhenverstellung leicht?
Die 27 müsste auch getauscht werden. Die Schrauben darin sind nicht Original. Ich habe meine Monika gerade wieder zusammen gebaut. Wenn ich sie wieder zerlege, bekommst die Maße.



[Sägemehl22]

Hey iltis, leider ist die 27 nicht mehr lieferbar. Ich baue das demnächst mal alles auseinander. Die beiden Führungstücke könnte ich mir aus zwei kleinen Flacheisen bauen und in die Mitte ein Loch bohren. Könntest du mir ein Foto schicken in dem man sieht wie die dort eingebaut sind?
Grüße
Florian



[Iltis]

Die 98 gehört in die aufsteigende Führung, ich schätze 3mm dick. In der Führung reichlich Spiel, mindestens 1mm. Die 97 in die waagerechte Führung, ca. 8mm. Reichlich Spiel, mindestens 1mm. Die Bohrungen sind passend zu 27, ca 1/10mm Spiel. Dahinter eine Kotflügelscheibe ○30 2mm stark. Am Ende der Trapezgewindespindel (TR14x4) muss eine Unterlegscheibe mit Schraube sein, sonst drehst du dir die Führung mit dem Lager kaputt. Ich hoffe ich konnte dir auf die schnelle helfen.



[Iltis]

Die 27 ist leicht zu drehen, das Problem ist der Gewindebohrer, der ist richtig teuer.



[Sägemehl22]

Du scheinst wohl vom Fach zu sein . Vielen Dank für die fundierte Antwort. Habe leider keine Drehbank und auch kein Knowhow dazu. Meine Hoffnung ist das Teil 27 weiter verwenden zu können, das Gewinde da drinnen funktioniert ja. Die übrigen Teile feile ich mir dann, aus ein paar Flacheisen, nach deinen Angaben zurecht . Werde hier mal berichten wie das Ergebnis aussieht wenn ich fertig bin.
Grüße



[Iltis]

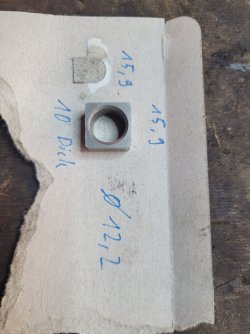

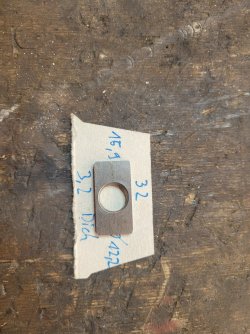

Hier die Maße.



[Sägemehl22]

Hey super. Tausend Dank



[Iltis]

Ich nehme morgen die 27 mit zur Arbeit und lasse die zeichnen, vielleicht kennst du ja jemanden mit einem 3D-Drucker.



[Sägemehl22]

Top, könnte mir vorstellen das so etwas auch für andere interessant sein könnte



[Martin45]

Mit nem passenden Schneideisen für das Trapezgewinde und ner Säulenbohrmaschine lässt sich doch selbst die 27 vermutlich hinreichend selber herstellen.



[Iltis]

Wahrscheinlich ja, nur habe ich den Gewindeschneider leider nicht. Die sind auch sehr teuer, wenn man von Aliexpress absieht. Beim 3D-Druck sind wir unter 10€.



[Tokoloshe]

Wenn du nach Oldenburg kommen willst um die Dinger abzuholen, drucke ich sie dir gerne.



[Iltis]

Danke für das Angebot, aber den Prototyp kann ich bei der Arbeit drucken. Ich probiere den dann bei mir aus. Du kannst die Datei gerne haben. Welches Datei Format brauchst du.



[Tokoloshe]

Ach so, jetzt habe ich den Ersteller des Threads mit dir verwechselt, entschuldige bitte. Brauche die Files nicht, habe die Säge nicht, aber danke für das Angebot.



[fragnix]

Aber wenn jemand die sowieso druckt: Ich würde mich da gerne als Abnehmer mit einklinken. Zum Glück nur als Vorrats-Ersatzteil, nicht für aktuellen Bedarf. Aber wenn der Kessel eh schon mal angeheizt wurde, dann kann man das ja nutzen.



[Tokoloshe]

Die Zeichnung erstellen dauert 3 Minuten, kann ich gerne machen, oder eben der Iltis, wenn es passt, da er ja auch an der tatsächlichen Säge testen kann.



[Iltis]

Bevor hier die Bestimmungen rein kommen, lass ihn erst die 27 ausbauen. Dann sehen wir uns die andere Seite an. Mir gefällt das nicht mit den Schrauben. Vielleicht ist da noch viel mehr kaputt.



[Tobi_01]

Moin,
ich habe das gleiche Problem. Bei meiner Monika, die ich kürzlich bekommen habe, fehlt leider die Nr. 27. Ebenso wie die 97 und 98.
Gibt es schon eine Zeichnung von der Nr. 27?
Würde mich interessieren.
Viele Grüße,
Tobi



[Iltis]

Ich arbeite gerade an meinem neuen thread:
Monika 3 - Höhenverstellung
Da kommen dann die Maße. Das ist es etwas umfangreicher. Der Gewindeschneider ist mittlerweile angekommen.



[Iltis]

@Sägemehl22 hat sich nicht gemeldet, also dachte ich, dass es nicht so dringend ist.



[fragnix]

Ich auch noch nicht, bin heute zurück gekommen



[Tobi_01]

Danke für die schnellen Antworten
Bei mir ist es nicht so dringend. Ich arbeite eigentlich mit einer anderen Säge. Ich habe die Mafell günstig bekommen, und wollte sie als Zweit- Säge aufbauen.
