Metabo Kreissäge TK 1688 D
- Ersteller Volkach
- Erstellt am
-
- Schlagworte
- metabo 1688
Moin.
Kommt ja immer auf den Zustand und Zubehör an.
Kommt ja immer auf den Zustand und Zubehör an.
Wenn sie ok ist, das kosten die jetzt.
Ist aber generell ne gute Säge!
Ist aber generell ne gute Säge!
Holzjäger
ww-ulme
Top Säge, das Zubehör ist mitunter aber sündhaft teuer.
julioiglesias
ww-esche
Hi, tolle Hobbysäge, habe ich auch. Je nach Zustand und Art und Menge des Zubehörs könnte das sogar günstig sein. Beschreib doch bitte mal was dabei ist und stell Fotos ein….
Wichtig ist das das Sägeaggregat genau parallel zu den Nuten des Sägetisches ausgerichtet ist, denn das kann man nicht selbst einstellen. Du müsstest dazu die Säge zu Metabo nach Nürtingen in den Service bringen, wenn es dort noch jemanden gibt der sich damit auskennt (vor drei Jahren war das noch der Fall). Wie Du das checken kannst müsste hier irgendwo von @Dietrich beschrieben worden sein.
Wichtig ist das das Sägeaggregat genau parallel zu den Nuten des Sägetisches ausgerichtet ist, denn das kann man nicht selbst einstellen. Du müsstest dazu die Säge zu Metabo nach Nürtingen in den Service bringen, wenn es dort noch jemanden gibt der sich damit auskennt (vor drei Jahren war das noch der Fall). Wie Du das checken kannst müsste hier irgendwo von @Dietrich beschrieben worden sein.
odul
ww-robinie
Hm, einigermaßen gerade muss natürlich schon alles sein. Aber wenn das Blatt ein paar Zehntel schief zu den Nuten steht, wo ist das Problem? Zumindest, wenn die Nuten nicht genutzt werden? Ok, Besäumschlitten wäre ein Thema.
Aber den Schiebeschlitten kann man immer zum Sägeblatt passen einstellen.
julioiglesias
ww-esche
Schiebeschlitten parallel zum schrägen Sägeblatt einstellen ginge vielleicht in Grenzen, aber nicht der Parallelanschlag und der läuft senkrecht zu den Nuten, steht also parallel dazu.
Was die Genauigkeit angeht glaube ich mich zu erinnern das H. Kotz vom Metaboservice vor drei Jahren von meiner Maschine anmerkte sie sei innerhalb der Werkseinstellung von 2 Zehntel…
Was die Genauigkeit angeht glaube ich mich zu erinnern das H. Kotz vom Metaboservice vor drei Jahren von meiner Maschine anmerkte sie sei innerhalb der Werkseinstellung von 2 Zehntel…
odul
ww-robinie
Hm, formal richtig. Meiner gibt aber locker einige Zehntel schon bei leichtem Druck nach. Ich habe den immer vor jedem Schritt kontrolliert.
Hallo,
das Sägeblatt muß schon auf die Nuten eingerichtet sein, denn nach den Nuten wird der Schiebetisch (Winkligkeit und Parallelität) eingestellt und auch der Parallelanschlag.
Aufs Blatt einzurichten ist Käse, es ist zu klein, sprich es schaut ja nur vllt. 200mm lang aus dem Tisch, und es ist zu weich.
Mindestausstattung einer TK 1688 ist neben der Maschine selbst der Schiebetisch (optimal Trapezform) mit langen Führungsrohren und 2 Abstützungen, dazu eine Tischverlängerung und -verbreiterung. Schön wäre natürlich auch der Verstellnuter, die Lalo und die Abstützung zur Verbreiterung.
Gruß Dietrich
das Sägeblatt muß schon auf die Nuten eingerichtet sein, denn nach den Nuten wird der Schiebetisch (Winkligkeit und Parallelität) eingestellt und auch der Parallelanschlag.
Aufs Blatt einzurichten ist Käse, es ist zu klein, sprich es schaut ja nur vllt. 200mm lang aus dem Tisch, und es ist zu weich.
Mindestausstattung einer TK 1688 ist neben der Maschine selbst der Schiebetisch (optimal Trapezform) mit langen Führungsrohren und 2 Abstützungen, dazu eine Tischverlängerung und -verbreiterung. Schön wäre natürlich auch der Verstellnuter, die Lalo und die Abstützung zur Verbreiterung.
Gruß Dietrich
Hallo,
der Parallelanschlag einer 1688 gibt nicht nach, vorne und hinten geklemmt, wie soll das gehen!?
Nach Probeschnitt/oder Nut kann man ihn auf 1/20 mm genau einstellen.
Gruß Dietrich
odul
ww-robinie
Wenn er vorne und hinten geklemmt ist natürlich nicht. Ich habe aber immer kontrolliert, ob er richtig geklemmt war.
Aber ich zieh meine Kommentare zurück. Es ist schon besser, wenn Motor richtig justiert.
Aber ich zieh meine Kommentare zurück. Es ist schon besser, wenn Motor richtig justiert.
Hallo Odul,
hab ich noch nie nach geschaut, da sich wenn man den Knauf vorne anzieht der Anschlag zentriert, erst danach die hintere Klemmung betätigen, beim Feineinstellen müssen vordere und hintere Klemmung gelöst sein...
Gruß Dietrich
hab ich noch nie nach geschaut, da sich wenn man den Knauf vorne anzieht der Anschlag zentriert, erst danach die hintere Klemmung betätigen, beim Feineinstellen müssen vordere und hintere Klemmung gelöst sein...
Gruß Dietrich

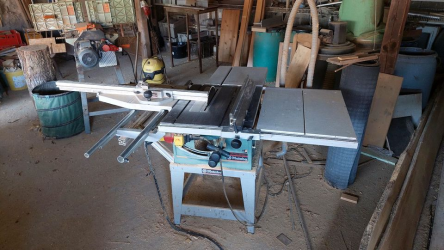

Das wäre alles bei der Säge dabei und noch ein Sägeblatt
Da bin ich
ww-robinie
Das ist die drehstromvariante bedeutet problemloser Anschluss eines Staubsaugers.
es kommt mich so vor als ob die Verbreiterung hängt
der schiebeschlitten wurde zusätzlich unterstützt, gibt wahrscheinlich Probleme beim einstellen.
es fehlt der spaltkeil und die Schutzhaube mit Träger
es kommt mich so vor als ob die Verbreiterung hängt
der schiebeschlitten wurde zusätzlich unterstützt, gibt wahrscheinlich Probleme beim einstellen.
es fehlt der spaltkeil und die Schutzhaube mit Träger
Zuletzt bearbeitet:
julioiglesias
ww-esche
Kein Schnapper aus meiner Sicht, leider!
Insbesondere die selbstgebaute Abstützung des Schiebschlittens könnte auf eine (an)abgebroche Halterung der Ausleger auf die die Schienen des Schiebeschlitten liegen deuten. Deswegen ist es, wenn immer möglich und man ran kommt, gut sich eine zusätzliche Stütze zu besorgen und diese als Entlastung zwischen die Ausleger zu montieren. Man drückt halt doch eher auf Höhe des Sägeblatts auf das Werkstück um es zu führen und damit auf den Schiebeschlitten. Dort befindet man sich eben zwischen den beiden Auslegern!
Unbedingt überprüfen, d.h. die selbstgebaute Abstützung abnehmen lassen und dann prüfen ob der Schiebeschlitten absackt. Gegenebenfalls den Schiebschlitten abnehmen und die beiden Zapfen der Ausleger mit denen der Schiebeschlitten in den Maschinentisch geschoben und befestigt wird auf Risse und Verbiegung überprüfen
Der fehlende Spaltkeil und die Absaughaube sind sicherheitstechnisch ein no go und mit mit viel Aufwand, Geduld und Geld verbunden das original bzw. als Nachbau nach zu rüsten.
Auch mir fällt auf dass die Tischverbreiterung verdreht zu sein scheint, könnte auch an einer Objektivverzerrung liegen und auch dort gab es von Metabo eine Abstützung die am rechten Ende montiert wird. Bei der Auskragung, insbesondere wenn Man(n) man sich versehentlich darauf abstützt oder die Maschine öfter bewegt werden soll eine weitere Sicherheit gegen irreversible Schäden.
Also genau hinschauen!
Ich habe hier in der letzten Vergangenheit besser ausgestattete und erhaltene Maschinen gesehen einige sollten noch immer in den KA stehen), nicht zu diesem Preis leider und ob in deiner Nähe weiss ich natürlich nicht.
Insbesondere die selbstgebaute Abstützung des Schiebschlittens könnte auf eine (an)abgebroche Halterung der Ausleger auf die die Schienen des Schiebeschlitten liegen deuten. Deswegen ist es, wenn immer möglich und man ran kommt, gut sich eine zusätzliche Stütze zu besorgen und diese als Entlastung zwischen die Ausleger zu montieren. Man drückt halt doch eher auf Höhe des Sägeblatts auf das Werkstück um es zu führen und damit auf den Schiebeschlitten. Dort befindet man sich eben zwischen den beiden Auslegern!
Unbedingt überprüfen, d.h. die selbstgebaute Abstützung abnehmen lassen und dann prüfen ob der Schiebeschlitten absackt. Gegenebenfalls den Schiebschlitten abnehmen und die beiden Zapfen der Ausleger mit denen der Schiebeschlitten in den Maschinentisch geschoben und befestigt wird auf Risse und Verbiegung überprüfen
Der fehlende Spaltkeil und die Absaughaube sind sicherheitstechnisch ein no go und mit mit viel Aufwand, Geduld und Geld verbunden das original bzw. als Nachbau nach zu rüsten.
Auch mir fällt auf dass die Tischverbreiterung verdreht zu sein scheint, könnte auch an einer Objektivverzerrung liegen und auch dort gab es von Metabo eine Abstützung die am rechten Ende montiert wird. Bei der Auskragung, insbesondere wenn Man(n) man sich versehentlich darauf abstützt oder die Maschine öfter bewegt werden soll eine weitere Sicherheit gegen irreversible Schäden.
Also genau hinschauen!
Ich habe hier in der letzten Vergangenheit besser ausgestattete und erhaltene Maschinen gesehen einige sollten noch immer in den KA stehen), nicht zu diesem Preis leider und ob in deiner Nähe weiss ich natürlich nicht.
Zuletzt bearbeitet:
Hallo,
möchte keine Maschine aus so einem Umfeld.
Gruß Dietrich
möchte keine Maschine aus so einem Umfeld.
Gruß Dietrich
19rudi99
ww-esche
dito, allerdings ist die Abstützung des Schiebeschlittens interessant. In kleinen Werkstätten stören die originalen schon.
Flyer01
ww-esche
- Registriert
- 10. Februar 2013
- Beiträge
- 413
Die Abstützung finde ich auch recht clever. So kann sie Maschine auch verfahren werden, ohne die Stütze zum Boden zu beachten.
Mal was anderes, vermutlich eine sau blöde Frage, aber ich habe die richtige Vorgehensweise noch nicht raus: wo habt ihr die Führungsrohre positioniert? Ich würde ja denken, soweit es geht nach vorne, bis der Queranschlag auf dem Schiebetisch an der Vorderkante des Sägeblattes vorbei ist, ehe der Schlitten am hinteren Anschlag anstößt. So hat man die Werkstückbreite, die am Queranschlag gesägt werden kann, maximiert. Aber spätestens, wenn ich am QA Winkelschnitte machen möchte, passt was nicht mehr.
Wie macht ihr das? Verschiebt ihr bei Winkelschnitte womöglich die Röhre?
Mal was anderes, vermutlich eine sau blöde Frage, aber ich habe die richtige Vorgehensweise noch nicht raus: wo habt ihr die Führungsrohre positioniert? Ich würde ja denken, soweit es geht nach vorne, bis der Queranschlag auf dem Schiebetisch an der Vorderkante des Sägeblattes vorbei ist, ehe der Schlitten am hinteren Anschlag anstößt. So hat man die Werkstückbreite, die am Queranschlag gesägt werden kann, maximiert. Aber spätestens, wenn ich am QA Winkelschnitte machen möchte, passt was nicht mehr.
Wie macht ihr das? Verschiebt ihr bei Winkelschnitte womöglich die Röhre?
odul
ww-robinie
Die Rohre habe ich regelmäßig von vorne nach hinten und zurück geschoben - je nach Anwendung und Laune. Hat mich immer etwas angenervt.
julioiglesias
ww-esche
So wie odul, je nachdem wieviel Führungslänge Du brauchts entweder ganz vorne oder ca. mittig (so lässt sich der Tisch am Besten in meiner Mini-Werkstatt "verstauen").
Hallo,
deshalb gibt/gab es 4 verschiedene Längen, lange Führungsrohre ohne zus. Verlängerung erlauben rechtwinklige Ablängschnitte von rund 112cm, bei ganz nach vorne gezogenen Rohren, will man dies ausnutzen oder gar etwas vergrößern und zudem Gehrungsschnitte in beiden Richtungen machen braucht man eben die Rohrverlängerung, dann braucht man nie zu schieben.
Dennoch, bei entlasteten Stützen lassen sich die Rohre ohne jegliche sonstige Veränderung bez. Schnittgenauigkeit verschieben.
Gruß Dietrich
deshalb gibt/gab es 4 verschiedene Längen, lange Führungsrohre ohne zus. Verlängerung erlauben rechtwinklige Ablängschnitte von rund 112cm, bei ganz nach vorne gezogenen Rohren, will man dies ausnutzen oder gar etwas vergrößern und zudem Gehrungsschnitte in beiden Richtungen machen braucht man eben die Rohrverlängerung, dann braucht man nie zu schieben.
Dennoch, bei entlasteten Stützen lassen sich die Rohre ohne jegliche sonstige Veränderung bez. Schnittgenauigkeit verschieben.
Gruß Dietrich
Hallo nochmal

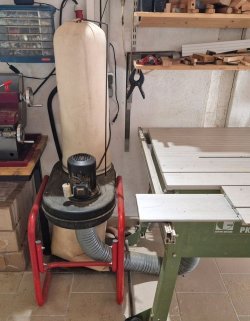

Elektra Beckum PK 255/3400. Das wäre noch meine alternative zur Metabo. Sie soll 829€ kosten mit Absaugung und Ersatzblätter. Kann mir jemand über diese Säge Erfahrungswerte mitteilen. Ich bräuchte sie nur als Hobbysäge.
odul
ww-robinie
Spaltkeil? Sägeblattabdeckung? Keine Filterpatrone.
Gefühlt kein Schnäppchen. Aber das kommt sehr aus dem Bauch.
Interessant finde ich die niedrig gehaltene Absaugung. Habe ich so noch nicht gesehen.
Gefühlt kein Schnäppchen. Aber das kommt sehr aus dem Bauch.
Interessant finde ich die niedrig gehaltene Absaugung. Habe ich so noch nicht gesehen.
Was meinst du mit Filterpatrone?
odul
ww-robinie
Auf der Absaugung ist oben nur ein Filtersack drauf. Eine Absaugung ist definitiv viel besser als gar keine Absaugung. Aber die Filtersäcke lassen viel feinen Staub durch. Und den atmet man ein und er fliegt überall rum. Filterpatronen, die natürlich mehr kosten, filtern die Luft besser. Reinluftabsaugungen sind dann noch besser und natürlich auch teurer.
Ich hatte auch Ewigkeiten nur einen Sack, aber seit dem ich die Patrone habe, wollte ich da nicht mehr zurück.
Da du anscheinend neu anfängst wirst du dann schon merken, ob du irgendwann noch eine Patrone möchtest.
Ich hatte auch Ewigkeiten nur einen Sack, aber seit dem ich die Patrone habe, wollte ich da nicht mehr zurück.
Da du anscheinend neu anfängst wirst du dann schon merken, ob du irgendwann noch eine Patrone möchtest.
