Metabo TK1688 - fehlende Teile an Spanfangleiste

[Cheesedip]

Hallo an alle!

Ich bin neuer stolzer Besitzer einer TK1688 und versuche aktuell, das Teil einzustellen, da es etwas schief schneidet. Zum Glück waren alle Bedienungsanleitungen und Explosionszeichnungen von Maschine und Zubehör dabei. Nach Abnehmen des Sägeblatts und dem Einhängen der Zugfeder für eines der Bleche innen ist mir aufgefallen, dass im Vergleich zur Explosionszeichnung zwei Teile fehlen. Ich vermute, dass das ein Gummi und eine Unterlegscheibe sind, kann mir das jemand bestätigen? Da das Plastik der Spanführung etwas demoliert aussieht muss wohl jemand das Teil mal zu fest angezogen haben, als die Teile gefehlt haben. Sind die Teile wichtig? Die Plastikführung ist auch etwas verzogen und läuft ca. 2-3mm am Blatt vorbei, kann das Probleme machen?

Viele Grüße

Stephan

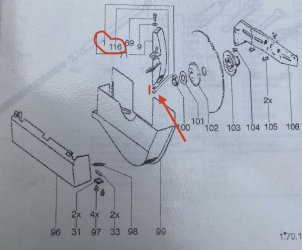

Bild der markieren Teile in der Explosionszeichnung:



[Heener]

gibt es noch Bilder Deiner Säge und des beschädigten Teiles?



[Cheesedip]

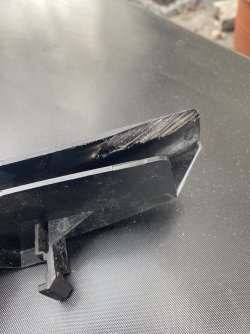

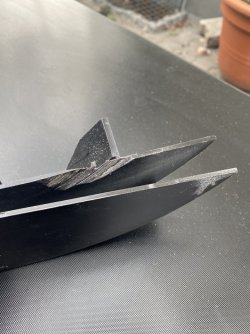

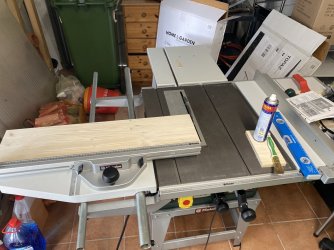

Dann zeige ich mal das gute Stück! Entschuldigt die unaufgeräumte Werkstatt, wir sind noch nicht so lange eingezogen

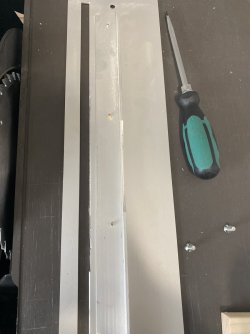

Erneuter Test sagt auch, dass ich das Spaltkeilproblem behoben habe und sie schön gerade schneidet.



[Heener]

die paar Kratzer sind keine Beschädigung, sofern es noch anzuschrauben geht.
Die Späneführung wird nur mit einer M-schraube und U-scheibe befestigt.
Zeig mal, wenn es eingebaut ist. So sieht man das Problem nicht, also für mich zu unklar



[Cheesedip]

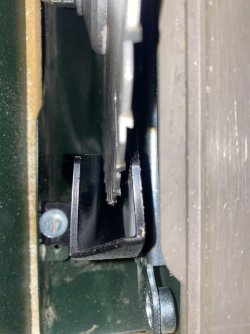

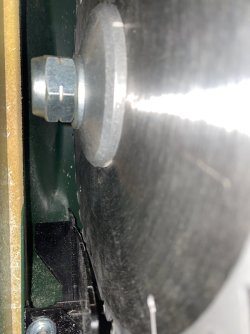

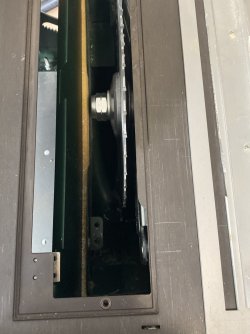

Also das Plastik ist schon sehr nah am Sägeblatt weiter hinten. Ich dachte, dass das eventuell daran liegt, dass auf der Unterseite des Schraubenlochs etwas zum stabilisieren fehlte und sich die Halterung dank zu viel „Liebe“ für die Schraube so verzogen hat. Auf der Explosionszeichnung scheint zumindest etwas für untendrunter vorgesehen zu sein.
Das Sägeblatt ist im übrigen perfekt im 90 Grad Winkel, nur dieser Spanschutz ist so verzogen dass er unten max 1mm entfernt ist.

Wenn du sagst, dass das nichts macht, auch wenn mal ein schmales Stück Holz da reinfällt und sich verfängt, dann soll‘s mir egal sein. Ich vertraue da der Erfahrung im Forum als Neuling!

Viele Grüße

Stephan



[Cheesedip]

Also das Plastik ist schon sehr nah am Sägeblatt weiter hinten. Ich dachte, dass das eventuell daran liegt, dass auf der Unterseite des Schraubenlochs etwas zum stabilisieren fehlte und sich die Halterung dank zu viel „Liebe“ für die Schraube so verzogen hat. Auf der Explosionszeichnung scheint zumindest etwas für untendrunter vorgesehen zu sein.

Wenn du sagst, dass das nichts macht, auch wenn mal ein schmales Stück Holz da reinfällt und sich verfängt, dann soll‘s mir egal sein. Ich vertraue da der Erfahrung im Forum als Neuling, das ist meine erste TKS (wird wohl leider aufgefallen sein )


Viele Grüße

Stephan



[Ikeabana]

Ich wusste gar nicht, dass da lt Metabo noch etwas unter dem Plastikding sein sollte. Bei mir wird das schon jahrelang nur mit einer Schraube befestigt. Abstand sieht ähnlich aus. Ich wüsste auch nicht, wie die Teile den seitlichen Abstand zum Sägeblatt vergrößern könnten. Das Plastikding ist nicht gerade eine Sternstunde der Konstrukteure und nervig zu montieren.

M.M.n. kannst Du loslegen.



[Heener]

Du könntest mit dem Heißluftfön etwas nachbiegen, damit das Sägeblatt mittig im Spanlenker läuft. Sonst hängt das Ding nur an einer Schraube und das reicht.



[Cheesedip]

Danke an euch, dann versuche ich mal, das Zeug gerade zu biegen und lege los!
