NC Hops Freiform

[Matthiasleimfrei]

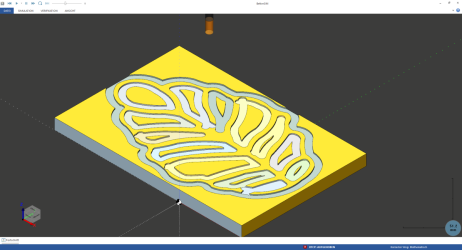

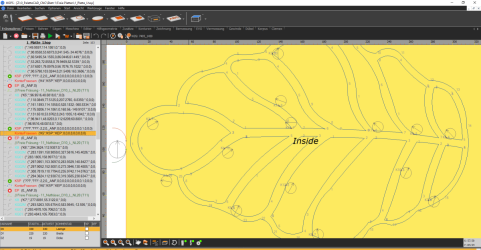

Hallo, ich versuche mich gerade an einer Freiform Tasche in Hops. Bei dieser wird aber immer über die Freiform hinaus gefräst bei Start und Ende. Wie schaffe ich es das er wirklich nur innerhalb der Form fräst?
Vielen Dank



[carsten]

Hallo

kenne NC Hops zu wenig komme von woodwop.
Direkt in NC Hops programmiert oder via CAD/ CAM
stell doch mal eine Zeichnung online Und wenn mgl eine Foto der fehlerhaften Fräsung

Kenne es so, dass Taschen aus der Mitte heraus gefräst werden.
Kann nur mutmaßen das entweder die AN- und Abfahrtsbewegung nicht zur Kontur der Freiform passen und beim fliegenden Ein- und Austauchen die Außenkontur verletzt wird oder etwas mit der Fräserradiuskorrektur nicht stimmt.



[Matthiasleimfrei]

vielen dank für die schnelle Antwort.

Tatsächlich hätte ich in Palette schon die Tasche anlegen sollen



[Paulisch]

Hast du vllt R/R und R/L vertauscht?



[carsten]

Hallo

Kontur nicht ganz geschlossen ?
Manuell kontrollieren ob der Startpunkt des einen Konturzuges der Endpunkt des vorangegangenen ist.
Anzeigen tun die CNC Programme meist nur 2 Stellen hinter dem Komma. Intern rechnen die aber mit 4 oder gar 5 Stellen. Werte nicht durch copy und PAste übernehmen sondern per Handeingabe "überschreiben"



[WaldundWiesen]

Servus, du musst die Start und Endpunkte soweit verschieben, dass du nicht mit deiner Kontur kollidiertst.
Alternativ über das Freiformtaschen Makro, dann passiert das automatisch.
