Nullpunkt Frästisch

[horsthorst]

Hallo zusammen,

für die Feineinstellung des Fräsanschlags soll eine Maßskala seitlich am Tisch angebracht werden, sodass es erforderlich ist, diese genau am Nullpunkt der Frässpindel auszurichten. Hierzu könnte man einen Fräser mit Spitze oder einen Bohrer einspannen und daran eine gerade Kante zur Tischseite anlegen. Allerdings würde das m.M. nach schon zu Abweichungen führen können, wegen des winkligen Zulaufens der Spitze…

Hat jemand Erfahrungen damit bzw. Eine Idee, wie sich das ganze möglichst exakt einstellen ließe? Gibt es für solche Zwecke beispielsweise Stifte mit halbkreisförmiger Anschlagfläche zum Ausrichten?

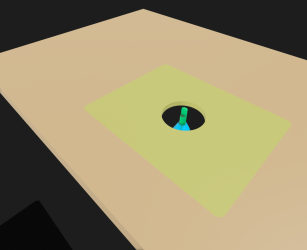

Skizze anbei.

Vielen Dank und beste Grüße

Jan



[Ro So]

Hallo,
Da würde ich eher auf messen und rechnen zurückgreifen. Messen z.b. hiermit:
https://www.hbm-machines.com/de/p/h...MIte3y7qnRiAMVGJeDBx0gfR58EAQYAiABEgL2_PD_BwE
Dann den Fräserradius abziehen und schon hast Du den Mittelpunkt.
Feinenstellung am Parallelanschlag mit gefühlvollen Schlägen mit einem leichten Hammer.
Liebe Grüße
RoSo



[moriko]

Gibt es für solche Zwecke beispielsweise Stifte mit halbkreisförmiger Anschlagfläche zum Ausrichten?

Hallo Jan,

ich hoffe, ich habe Deine Fragestellung richtig verstanden...

1. Nimm doch einfach einen 8 mm Bohrer, spanne diesen in die Fräse und beim Ausrichten des Anschlages bzw. der Skalen ... beachte den 4 mm Versatz zur Achse der Fräse.

Verstehst Du, wie ich es meine?=

2. Hast Du Deine Einlegeplatte schon? Dort sind doch bei vielen Platten bereits mm-Skalen für die Ausrichtung des Anschlages enthalten...

Gruß

Marco



[magmog]

Guuden,

einen passenden Bohrer einspannen, so dass noch ein bisschen Schaft auf Tischhöhe ist. Halber Durchmesser hinter Vorderkante ist null.



[IngoS]

Hallo,

Echte Frage: Wozu braucht man so eine Skala?
Seit 40 Jahren arbeite ich mit meiner Tischfräse ohne Skala. Was mache ich falsch?

Gruß Ingo



[magmog]

Hallo,

Echte Frage: Wozu braucht man so eine Skala?
Seit 40 Jahren arbeite ich mit meiner Tischfräse ohne Skala. Was mache ich falsch?

Gruß Ingo

Guuden,

Metaller denken so.



[bernddasbrot]

Massverschiebung funktioniert sowieso nur, wenn der Anschlag exakt parallel verschoben werden kann.
Habe einen 8er Stift bis zur Hälfte im Durchmesser, auf ca. 20 mm in der Länge abschleifen lassen. Da schlage ich den Anschlag an. Ist gleich Null...
Wie du den Anschlag dann parallel verschiebst, weiß ich nicht. Ich hab rechts und links auf dem Tisch jeweils Massbänder aufgeklebt. Genauigkeit also im mm Bereich.
Gruß BdB



[Ikeabana]

Wozu brauche ich denn die Wellenmitte des Fräsers? Wenn ich den Anschlag darauf einstelle, würde doch der halbe Fräser ins Holz arbeiten. Das dürfte doch selten gewünscht sein. Mich interessiert doch nur wie weit der Fräser aus dem Anschlag vorsteht. Habe ich die Frage nicht verstanden oder gibt es ein einfaches Verfahren, das mir noch nicht bekannt ist?



[Helibob]

Metaller denken so

Nicht alle - zumal @Ingo mWn doch auch eine solche Ausbildung inne hat.

Zur eigentlichen Fragestellung - wenn auch ich die Notwendigkeit/Nutzen nich wirklich sehe - , eine weitere Möglichkeit
Vordere (Tisch-)kante als Referenzfläche,
ausreichend langen Anschlag/Führung an eine Holzplatte anschrauben,
diese Holzplatte anschlagend an die Referenzfläche fräsen.
Nach der so gefrästen Platte kannst nun die Masskala + ½ Fräser-ø ausrichten.

Gruß Matze



[bernddasbrot]

Es ging um den " Nullpunkt"?

Den setzt man in der Regel auf eine gleichbleibende Referenz. In dem Fall bietet sich die Fräsermitte an. Denn die ist immer an der selben Stelle.
Gruß BdB
