Da hier immer wieder Themen zu Schlauchdurchmessern hochkommen, hier ein paar Infos dazu.

Bei Schläuchen gilt immer der Innendurchmesser, bei Rohren der Außendurchmesser. Das kann man sich so merken: Mit der Regelung ist gewährleistet, dass ein 25er Schlauch auf ein 25er Rohr passt.

Diese Vereinbarung gilt auch für osVAC. Jetzt ist es aber so, dass sich ja die Schlauchadapter außen auf den Schlauch schrauben. Also ist da ja eigentlich der Außendurchmesser und nicht wie üblich der Innendurchmesser wichtig. Warum das klappt, habe ich mal meine Schläuche durchgemessen.

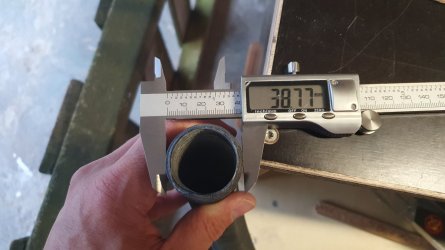

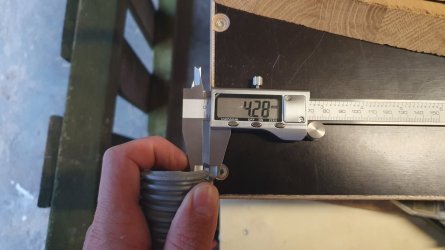

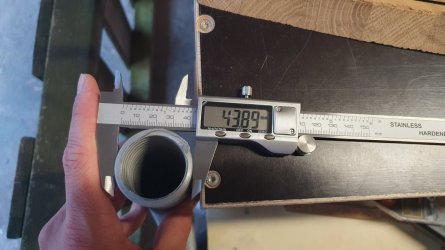

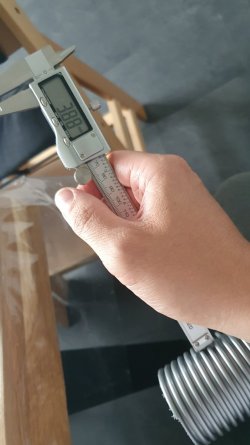

Und weil ich schon dabei war, habe ich ein tool erstellt, um die Durchmesser einfach messen zu können:

siehe dazu auch: https://www.thingiverse.com/thing:6678361

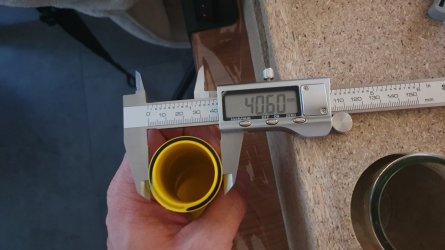

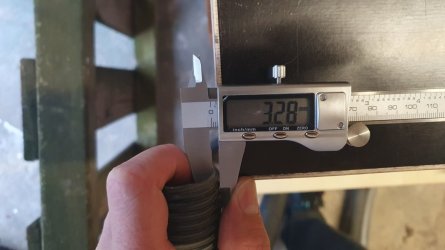

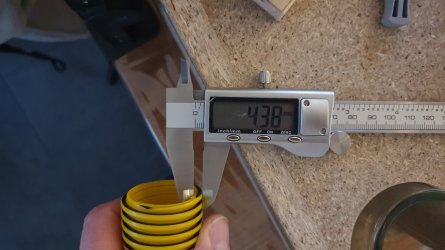

Ende1 innen	Ende1 außen	Ende2 innen	Ende2 außen	Steigung
35mm	41mm	35mm	41mm	5,8mm
33mm	39mm	33mm	39mm	5,3mm
34mm	41mm	34mm	41mm	5,5mm
32mm	39mm	39mm	45mm	5,1mm
27mm	34mm	27mm	34mm	5mm

Der vorletzte Schlauch ist konisch. D.h. an beiden Enden hat er unterschiedliche Durchmesser. Es fällt auf, dass die Wandstärken immer zwischen 3, eher 4mm liegen. Die Steigung ist recht einheitlich und es ist immer Linksgewinde.

Daher kann man in der Konstruktion der Hose Adapter konstant immer einfach pauschal einige mm drauf addieren und bei den Gewinden pauschal mit 5mm Steigung arbeiten. Da die Schläuche alle recht weich sind, passt das schon.



[odul]

Ich hatte jetzt den ersten Fall, dass das so pauschal nicht passt. Folgende Zuschrift hatte ich die Tage:

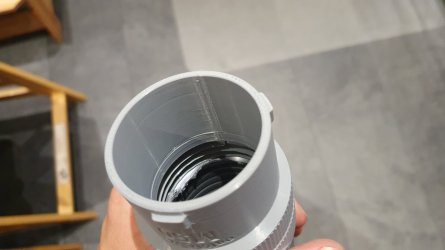

"Habe mir mehrfach den F32 - H27 für Festool schlauch Adapter ausgedruckt und musste feststellen, das der Schlauch, den ich gekauft habe, in die H27 Seite dort nicht hineinpasst, der Außendurchmesser des Schlauches ist scheinbar zu groß. gemessen hat mein Schlauch folgende Maße: Innen 27mm, Außen 36mm, ist kein original festoolschlauch. Allerdings passt der Schlauch super in den original festool cleantec bajonett Adapter (577162). Der gedruckte Adapter hat auf der H27 Seite aber nur 35mm Durchmesser."

DER Schlauch hat also dicker Wände und passt dann nicht mehr in den H27-Hose-Adapter. Da muss man dann probieren, wieviel dickeren Hose Adapter man statt dessen nehmen muss.

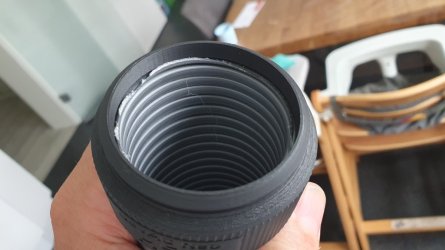

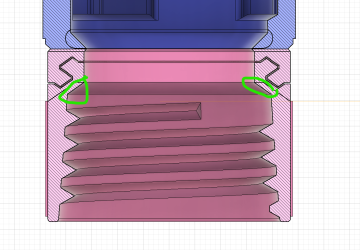

Prinzipiell gilt, dass der Schlauch möglichst voll eingedreht sein soll. Also bis zur grün markierten Position. Schafft man das nicht, empfiehlt es sich den Durchmesser des Hose Adapters entsprechend zu vergrößern.

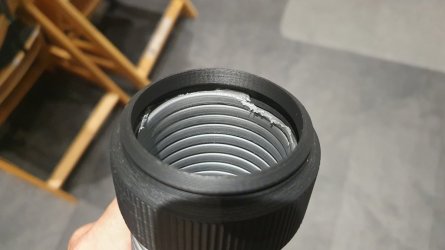

Außerdem sieht man hier auch noch, dass das Gewinde konisch angelegt ist. D.h. der Schlauch wird beim reindrehen gestaucht, um die Dichtigkeit zu verbessern.

Original-osVAC verwendet übrigens eine größere Steigung und das Gewinde ist dürrer ausgeprägt. Ich habe beides geändert, und die Dichtigkeit zu erhöhen.



[odul]

Nochmal zurück zu der Zuschrift. Wenn ich lese: "Maße: Innen 27mm, Außen 36mm", verglichen zu den üblichen 27/34mm, vermute ich auch, dass der Schlauch weniger flexibel ist. Und mit steifen Schläuchen zu arbeiten, ist eine Strafe

Und noch eines:
Die 32mm-osVAC-Adapter waren mir zu klobig. Außer für HKSe reicht zur Absaugung eigentlich immer ein 27mm-Schlauch und ein osVAC neo mit 25mm. Das macht das Arbeiten deutlich angenehmer. Der F32H27 ist daher nicht die erste Wahl. Ich vermute mal, es existiert dummerweise nur ein Geräteverbinder mit M32 (und nicht M25).



[Heener]

Nochmal zurück zu der Zuschrift. Wenn ich lese: "Maße: Innen 27mm, Außen 36mm", verglichen zu den üblichen 27/34mm, vermute ich auch, dass der Schlauch weniger flexibel ist. Und mit steifen Schläuchen zu arbeiten, ist eine Strafe

Und noch eines:
Die 32mm-osVAC-Adapter waren mir zu klobig. Außer für HKSe reicht zur Absaugung eigentlich immer ein 27mm-Schlauch und ein osVAC neo mit 25mm. Das macht das Arbeiten deutlich angenehmer. Der F32H27 ist daher nicht die erste Wahl. Ich vermute mal, es existiert dummerweise nur ein Geräteverbinder mit M32 (und nicht M25).

Ok, für Absaugung Handelektrohobel würdest Du aber auch den großen Schlauch empfehlen?



[odul]

Ok, für Absaugung Handelektrohobel würdest Du aber auch den großen Schlauch empfehlen?

Pfrmm. Wenn ich nur einen Versuch hätte, würde ich einen 32mm-Schlauch wählen.

Die HKS habe ich mit 32mm angeschlossen. Das habe ich nie anders probiert und fand den 32er Schlauch auch nicht als störend. Also blieb es dabei.

Einen "Handelektrohobel" habe ich seit mindestens 10Jahren nicht mehr benutzt. Ich weiß noch nicht mal, wie groß die Späne da sind. Würde ich einen benutzen, würde ich das wahrscheinlich austesten.



[Abaddon106]

Wie gewünscht, hier meine bisherigen Erfahrungen mit verschiedenen Schlauchdurchmessern.

Um auf Nummer sicher zu gehen, habe ich die Schläuche aus dem empfohlenen Link bestellt:
https://www.ebay.de/itm/173021914356?var=471791000314

Der 27er Schlauch passt perfekt in den H27. Super Sache!

Beim 50er musste ich viel probieren.

H50:
Keine Chance. Der Schlauch geht von Anfang an nur mit Gewalt rein und kommt nichtmal den halben Weg bis zum Ende.


H52:
Schon besser. Geht fast bis ans Ende.


H53:
Passt perfekt.


Mein Fazit ist jetzt erstmal:
Wenn ihr einen neuen Schlauch mit Adaptern ausstatten wollt, druckt vorsichtshalber erstmal nur den "H"-Teil der geteilten Version um zu checken ob alles passt.
Macht es nicht wie ich und druckt zwischen Bestellung und Lieferung schon alle Adapter um dann festzustellen, dass ihr nichts davon gebrauchen könnt

Jetzt weiß ich nicht ob das hier ein super spezieller Schlauch ist und andere in 50mm direkt perfekt passen. Ich liefere noch Messungen des Schlauchs nach, damit wir das prüfen können.



[odul]

Ich habe mir das auf ebay angeschaut. Der 27mm-Schlauch hat 7mm Wandstärke. Bei dem 50er sind es dann 9,2mm. Das passt dann nicht mehr. Außerdem habe ich dem VErdacht, dass die nicht sooo präzise gefertigt sind. Ich suche noch was raus zu dem genauen Design der Hose-Adapter.



[Abaddon106]

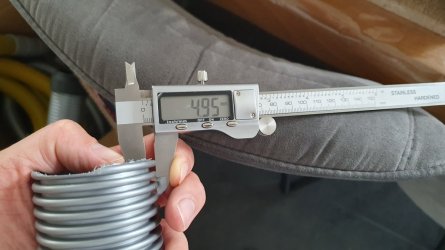

Hier mal meine Messungen:

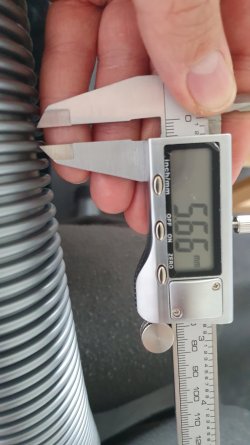

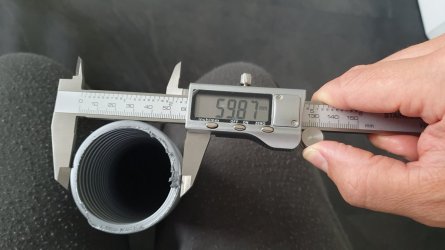

Außendurchmesser ca. 59,9mm (59,2mm laut ebay Anzeige)


Steigung ca. 5,7mm

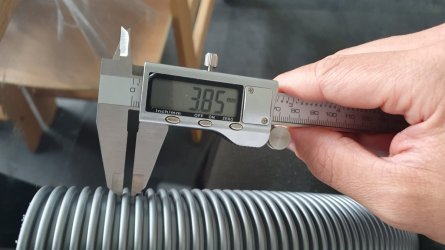

Breite und Tiefe der Rippen jeweils ca. 3,9mm



Die Dicke ist ca. 5mm



Wird die Wandstärke x2 angegeben? Mein gemessener Wert ist ja grob die Hälfte von der Angabe, die du gefunden hast.

Heißt das jetzt für mich, dass mit den Maßen meiner gedruckten Teile alles soweit stimmt, und einfach nur der Schlauch vom Standard abweichende Maße hat?
Das könnte ja auch bedeuten, dass es "den" Standard gar nicht gibt und man grundsätzlich für jeden Schlauch testen sollte ob es passt.



[odul]

So, habe nochmal etwas gemessen und recherchiert. Das Gewinde ist relativ zum Schlauchinnendurchmesser immer gleich aufgebaut.

Letzten Endes gehe ich davon aus, dass der Außendurchmesser 6-7mm über dem Innendurchmesser liegt. Dann lässt sich der Schlauch bis Anschlag eindrehen.

Ist er etwas dicker, kann man ihn nicht vollständig eindrehen. Das ist bei mir z.B. bei dem in Beitrag #1 erwähnten Schlauch mit einem Innendurchmesser von 33mm der Fall. Der kommt bei einem H32 nicht bis Anschlag. Das funzt aber seit 2Jahren problemlos. Ist er noch dicker, geht er erst gar nicht mehr ins Gewinde rein.

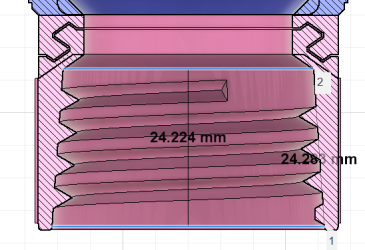

Hier noch eine vermaßte Schnittdarstellung für "H32". Das Innengewinde hat bei Position 1 einen Innendurchmesser von ca. 41,9mm, bei Position 2 von 38,5mm. D.h. das Innengewinde verjüngt sich konisch. Der Verjüngungswinkel ist 4grd und zwischen Pos.1 und 2 liegen ca. 24,2mm.

Die "Zähne" des Gewindes (kennt jemand den Fachbegriff?) sind knapp 3mm.

Der Original-osVAC-Schlauchadapter zieht etwas Falschluft zwischen Schlauch und Adapter. Deswegen habe ich die "Zähne" des Gewindes größer gemacht und den Durchmesser des Hoseadapters reduziert. osVAC neo ist also dichter als das Original.



Im Umkehrschluss heißt das also:
Liegt der Außendurchmesser eines Schlauchs mehr als ca. 7mm über dem Innendurchmesser eines Schlauchs, so lässt dich der nicht mehr vollständig eindrehen, was noch ok ist. Wird der Außendurchmesser noch größer passt er nicht mehr und an muss den Hoseadapter größer machen.


Bitte teilt mir eure Erfahrugen mit, ob diese Aussage richtig ist oder zahlenmäßig korrigiert werden sollte.



[Abaddon106]

Hier weitere Beispiele von Schläuchen, die ich hier habe.

32mm Einhell -> passt auf H32





32mm ebay https://www.ebay.de/itm/17562433650...AmZXG85S4G&var=&widget_ver=artemis&media=COPY
-> passt nicht annähernd auf H32



36mm Nilfisk
https://www.ebay.de/itm/19533767760...mZXG85S4G&var=&widget_ver=artemis&media=EMAIL
-> passt nicht annähernd auf H36



Die Stichprobe bestätigt deine Werte. Dummerweise sind bei mir passende Schläuche in der Minderheit
