Guten Abend allerseits,
unser Garten wurde fleißig umgebuddelt und nähert sich der Fertigstellung.
In Eigenleistung wird aktuell ein Steg ums Haus herum gebaut, damit bin ich auch bald durch.
Größeres Unterfangen, auch in Eigenleistung geplant, ist die Pergola bzw. eher eine Art offenes Vordach.
Dafür habe ich als Basis vom Gala Bauer 5 Fundamentrohre setzen lassen (Furowell dn300) in 80cm Tiefe.
Diese sind aktuell noch nicht gefüllt da ich mir bei der Konstruktion der Pergola noch nicht sicher bin / war.

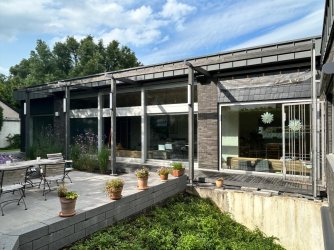

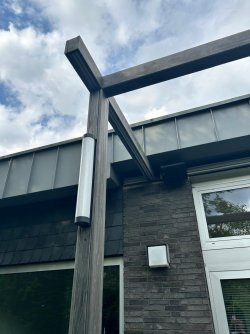

Habe mal die geplante Konstruktion gezeichnet, die Querträger der Balken werden dann am Haus befestigt (da ist ein Stahlträger an dem aktuell eine Markise hängt). Es wird kein Dach geplant, lediglich eine luftige, leichte Lattung um später zu beranken. Siehe "pergola inspiration" Foto.
Als Träger-Balken schweben mir aktuell 14,5 x 4,5 gedoppelt mit Mittelsteg vor, Material ist Accoya (weil Terasse auch Accoya und Haltbarkeit)
Deswg. muss der Pfostenträger auch aus V4A Edelstahl sein, da gibt's herzlich wenig.
Bisher schwebt mir der Pitzl PTP easy vor. Die Fundamentrohre bzw. deren Oberkanten sind ungefähr eine Höhe (+/- 1cm), würde sich aber auch durch den Pitzl ausgleichen lassen.
Um die Oberfläche der Fundamente 100% in Waage zu bekommen (weil die Fundament-Rohre nicht 100% in Waage sind in alle Richtungen), hatte ich mir überlegt eine Siebdruckplatte in 30cm zuschneiden lassen, mit Bohrungen über die ich dann auch M12 Gewindestangen aus Edelstahl einlassen kann um den Pitzl zu verschrauben. Quasi als Schalungsdecke. Macht das so Sinn ?
Nachträglich bohren und einlassen würde glaub ich bei 16cm Trägerplatte und 30cm Fundament-Durchmesser an den Ecke etwas eng werden, das dürften dann ca. 6-7cm zur Kante sein.
Klingt das alles so halbwegs praktikabel, gibt's da Einwände oder Ideen wie das besser gelöst werden könnte ?
Nachfolgend mal ein paar Bilder, 2 mal vom Garten. Ein mal was mir grob vorschwebt als Inspiration und dann die Zeichung der Pergola bzw. der Siebdruckplatte für die Fundament-Oberfläche.
Grüße
