Queranschlag SCM

[Alceste]

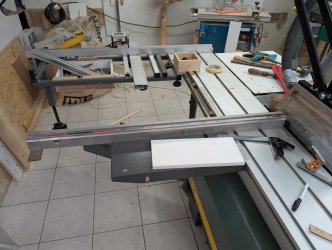

Kann mir jemand (detail-)Photos von den Anschlagreitern für diesemn SCM Queranschlag posten? Oder hat jemand vielleicht noch passende rumfliegen?


Viele Grüße

Nicolas



[Alceste]

Niemand hier der mir da weiterhelfen kann?



[Maho68]

Hi,
Wohl kaum
https://search.brave.com/images?q=anschlagreiter längenanschlag
Das wird wohl kaum befriedigen ,wie ich Dich einschätze.
Ich hab für solche Wünsche ein befreundeten Metallhandwerker .
In der Regal weisst der Holzwerkler, wie das Gewünschte auszusehen hat ,ne zeichnung abliefern und der Weihnachtsmann kann kommen .

Vielleicht wäre für die Anderen ein Bild im Querschnitt des Anschlags von nützen mit paar maßen



[magmog]

Guuden,

Ein bisschen Alu passend zu zerspanen sollte nicht das Prob sein.



[predatorklein]

Moin

Wäre hilfreich gewesen , wenn du das Profil mal von der Seite geknipst hättest .
Und Maße wären auch hilfreich

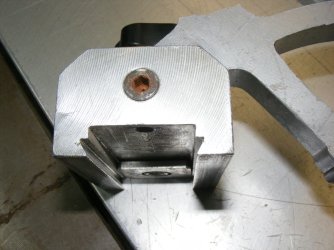

Egal , ich hab mal den Anschlag unserer SCM fotografiert .
Profil hat 65 x 65 mm .

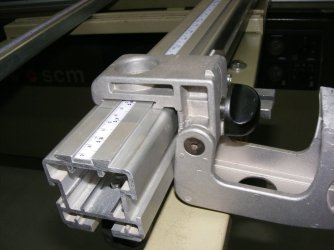

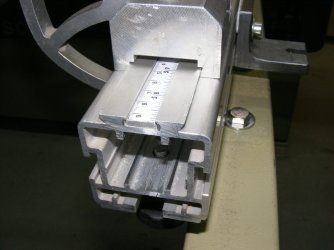

Unsere Bernardo hat das gleiche Profil , anbei mal 2 Bilder von den verschiedenen Reitern .

Wobei der von der SCM deutlich überdimensioniert ist , das Teil von der Bernardo ist kleiner , findet man an vielen Maschinen .



[Handjive]

ich kucke heute nachmittag mal bei meiner SC 3 und mache ein paar Fotos.

Gruss

peter



[magmog]

Guuden,

bei den Profilen für den Maschinenbau könnte etwas zu finden sein,
das Anschlagsprofil sieht ein bisschen danach aus.

https://www.google.com/search?client=tablet-android-lenovo-rvo3&sca_esv=f014507a79619248&sxsrf=ADLYWILDzEYuDUgrQLF0T0QSC3l5_K2K8Q:1735634839007&q=Anschläge+Maschinenbauprofil&udm=2&fbs=AEQNm0A6bwEop21ehxKWq5cj-cHa02QUie7apaStVTrDAEoT1CkRGSL-1wA3X2bR5dRYtRELv2nVM6XpZ_f_zLfBr8Zf-YDPkSO1Go2r0dnEZykPOsNk2etDucsOkpUg712OFX4aejZ5NlfUy-XP9lFYmujOd1C0cvJBZbjSNYSrrJ_DCALyc516ZNmA_WVZunhfnHW9znkG0a1fGxbQs7Rl2Kkn27xbx3UuzZYw_prpvI8GSSYffBo&sa=X&ved=2ahUKEwjqvKfQz9GKAxWB_rsIHTekAwgQtKgLegQIHBAB&biw=1507&bih=943&dpr=1.27

@Niko Alceste:

Ein Bild des SCM Profils würde beim Helfen helfen können!



[Alceste]

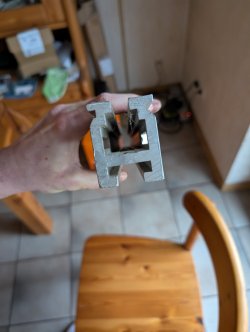

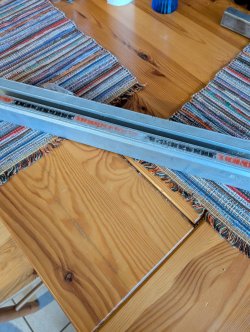

Sorry, hätte das Profil im Querschnitt ablichten sollen. Ich nahm an dass manche hier das so erkennen. Egal hier ist ein Abschnitt davon:



[Handjive]

ok, dann scheidet mein profil schon mal aus!
