Rietveld Military Chair, Nachbau

[haass]

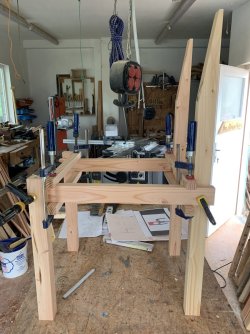

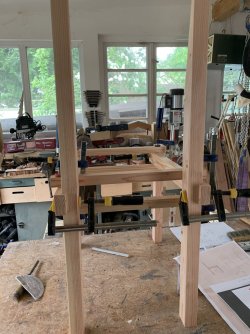

Ich baue noch einen Rietveld Stuhl nach.
Dieses mal wird es der Military Chair. Ein einfacher aber stabiler Stuhl,
der in verschiedenen Farben ausgeführt werden kann.
Das Original für das katholische Militärheim in Utrecht war uni grau.
Meiner wird schwarz, weiss und rot.



[teluke]

Gutes Projekt. kommt auf meine Liste.
Warum nimmst Du nicht Eiche? Soweit ich weiß hat Rietveld immer Eiche genutzt.
Hast Du die Originalmaße und nutzt Du diese?
Ich bin gespannt ob der Stuhl ausreichend bequem wird.

Könnte mein Stuhlprojekt werden.
Danke fürs zeigen.



[teluke]

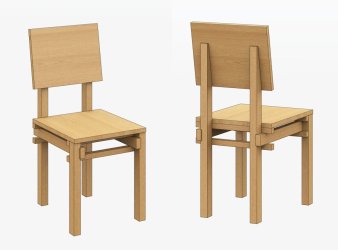

Ich habe den Stuhl mal schnell gezeichnet.



Für die Beine habe ich 40x40, für die Längszarge 30x60 und für die Querzargen 30x30mm genommen.
Entspricht das Deinen Maßen?
Als Neigung der Rücklehne habe ich 100° gewählt. Entspricht das dem Original?

Dein Projekt gefällt mir, ich hänge mich da mal, wenn Du damit kein Problem hast, auch hier dran.
Ich würde den Stuhl aber Natur lassen und nur ölen.
Auch würde ich da keine sichtbaren Schrauben verwenden.



[haass]

super, danke für euer Interesse. schön, dass es noch mehr stuhlbegeisterte gibt.
ich habe den Originalplan von Rietveld gefunden.
Dort stehen die Masse: Beine: 4,5 x 3,5
Traversen: 5 x 2,5
Querzargen: 2,5 x 2,5
Die Neigung der Rückenlehne ergibt sich aus 20 cm abschrägung.
Die Längen der Einzelteile stehen auch im Plan.
Lehne und sitz hat er mit 8 mm Birkensperrholz angegeben, erscheint etwas dünn, ich nehme 12 mm
Er verschraubt alles mit Schlossschrauben, was ich auch gestalterisch recht gut finde. Sichtbare Konstruktionen sind
Immer etwas ehrliches. Ich überlege, ob ich in die Verbindungen zusätzlich noch leim gebe(?).
Farbe hat er in uni grau gemacht, vermute. weil der Stuhl für ein Militärheim war.



[haass]

Nachträge:
1. Eiche. ja, richtig Rietveld hatte Immer Eiche verwendet. ich habe im Moment keine Eiche zur Hand und wollte erst
einmal ein "Versuchsobjekt" bauen. Lärche hatte ich noch ein Stück.

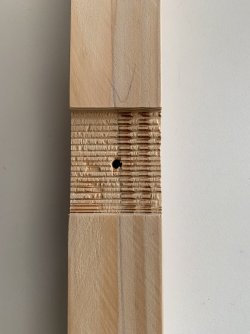

2. Verbindungen: Ich habe die breiten Nuten mit der Säge ausgeschnitten, dadurch haben sie eine Wellenfläche bekommen,
die super ineinander greifen. Fast wie eine Verzinkung.



[teluke]

Toll. danke für die Maße.
Damit wird der Stuhl noch leichter.

Ich weiß dass der Stuhl original verschraubt ist.
Mir geht es allerdings nicht um eine originalgetreue Kopie und ich mag sichtbare Schrauben nicht so gerne.
Genau so geht es mir bei Farbe auf schönem Holz.
Auch Sperrholz ist nicht mein Ding.
Statt Sperrholz mache ich das massiv mir 20mm Dicke. Konstruktiv ist Massivholz hier eh kein technisches Problem.
Bin mal gespannt wie das aussehen wird. Muss aber vorher noch ein paar andere Sachen machen.



[teluke]

Nachträge:
1. Eiche. ja, richtig Rietveld hatte Immer Eiche verwendet. ich habe im Moment keine Eiche zur Hand und wollte erst
einmal ein "Versuchsobjekt" bauen. Lärche hatte ich noch ein Stück.
2. Verbindungen: Ich habe die breiten Nuten mit der Säge ausgeschnitten, dadurch haben sie eine Wellenfläche bekommen,
die super ineinander greifen. Fast wie eine Verzinkung.

Für meinen Lattenstuhl hatte ich Roteiche-Reste genutzt.
Hatte kein Vertrauen in das Projekt das aber mittlerweile einen Ehrenplatz eingenommen hat.
Geht also auch ohne Eiche.

Die Nuten sind 10mm tief?



[haass]

Die Nuten hat er 5 mm tief gemacht, das gibt eine schöne Verbindung und ist nicht zu massiv.
Viel Spass.
Es gibt dazu auch einen Original-Hocker und einen Tisch.



[teluke]

Jetzt mit Deinen Holzmaßen (aber weiter mit Massivholz Lehne und Sitzfläche).



So wird der Stuhl noch ca. 9kg wiegen.



[teluke]

Die Nuten hat er 5 mm tief gemacht, das gibt eine schöne Verbindung und ist nicht zu massiv.
Viel Spass.
Es gibt dazu auch einen Original-Hocker und einen Tisch.

Danke für die Info.
Ich habe die Zeichnung entsprechend geändert.

Hocker und Tisch habe ich auch gesehen.
Ich denke den Tisch werde ich auch nachbauen, brauche eh einen neuen Schreibtisch.



[haass]

ja ich überlege auch, ob ich den Tisch noch baue.
Übrigens letzten Sommer war ich in Utrecht im Rietveld-haus und Museum.
das war sehr interessant, vor allem mal die originale mit ihren Details zu sehen.
teilweise haben die auch recht "Einfach" gearbeitet. Die Ansprüche waren damals geringer
als heute an Industrieware.
Empfehlenswert, wer mal dort hin kommt!



[teluke]

@haass
Wie weit bist Du mit Deinem Stuhl?
Nicht dass ich Dich da noch überhole



[haass]

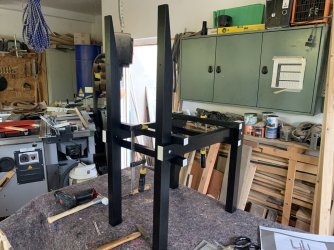

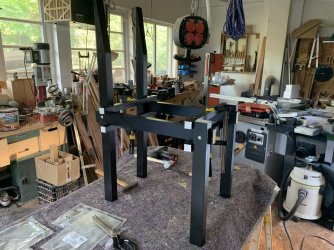

Das ist gut möglich (?). Die Lackierungen haben viel zeit gebraucht.
Jetzt bin ich beim Zusammenbau. Zum Wochenende wird er wohl
fertig.



[dieweltistrund]

Danke für die Info.
Ich habe die Zeichnung entsprechend geändert.

Hocker und Tisch habe ich auch gesehen.
Ich denke den Tisch werde ich auch nachbauen, brauche eh einen neuen Schreibtisch.

Hallo Theo, hallo Kollegen,

wenn Du Dich mit dem Neu- bzw. Nachbau eines neuen Schreibtisches für Dich beschäftigst, könnte dieser hier vielleicht was sein?!

1980er "Hommage a Mondrian" Schreibtisch von Danilo Silvestrin für Rosenthal Memphis​

Den hatte ich mir in der Lehre nach gebaut und über 30 Jahre im Büro mit den anderen Rietveld-, Bauhaus- und div. -nachbauten stehen. Ich hatte den damals aus Buchemultiplex und Stäbchentischerplatten gebaut, komplett verleimt damit keinerlei Verbinder stören. Seine einfache farbige Form/Fassung "ala Mondrian" passte sehr gut zu den anderen Klamotten und praktisch ist er auch - allerdings braucht er auch etwas Platz drum rum um entsprechend zu wirken

Viele Grüße
Jörg

Der war bei Rosenthal damals eckig teuer. Hier sind die Maße und bessere Bilder:

https://www.1stdibs.com/de/möbel/kommoden-und-anrichten/schreibtische/1980er-hommage-a-mondrian-schreibtisch-von-danilo-silvestrin-für-rosenthal-memphis/id-f_26112442/



[haass]

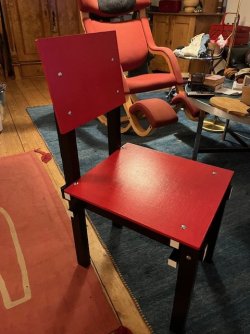

jetzt ist er fertig. ich habe heute nachmittag den Zusammenbau gemacht. irgendwo klemmt dann doch immer etwas und es muss nachgearbeitet werden.
aber nun ist er fertig.



[teluke]

Toll.

Und nun die Frage aller Fragen, wie sitzt man darauf?

Nächste Frage.
Sind die wenigen Schrauben die ganze Verbindung oder hast Du das Konstrukt zusätzlich verleimt?



[Dale_B_Cooper]

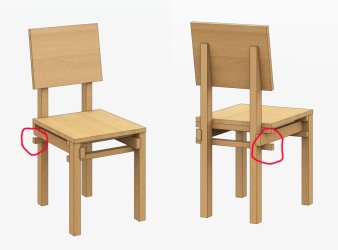

Warum der Überstand? Bleibt man da nicht nur dran hängen und es nervt?

Keine Kritik, nur Neugier.

edit - ok, das Original hat's auch.. warum auch immer..



[teluke]

Beklag Dich bei Rietveld



[teluke]

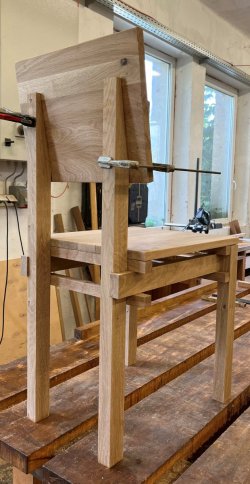

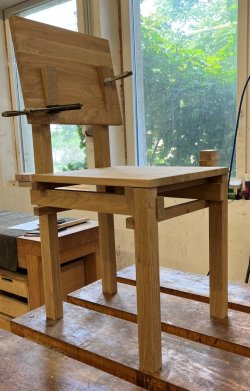

So sieht meine Version aus.
Alles verleimt, keine einzige Schraube.

Noch nicht ganz fertig. Ich lasse den über Nacht aushärten und mache morgen das Finish.
@haass hat hier eine saubere Kopie gemacht, ich bin da, was Material und Farbe betrifft weniger folgsam hoffe aber dass Rietveld sich nicht deswegen im Grab umdreht.





Die zwei Zwingen sind "Angstzwingen".
Morgen kommt als erstes die Sitzprobe.

Der Stuhl gefällt meiner Frau sehr gut. Passt der Sitzkomfort sollen da 20 weitere Stühle folgen.
Dazu würde ich aber ein paar Vorrichtungen bauen damit das verleimen schnell und präzise erfolgen kann.
So wie ich das jetzt gemacht habe ist das ein Fuddelkram.

Hat ja @haass bei seiner Version auch festgestellt.



[haass]

man sitzt sehr bequem darauf. Sitzhöhe passt für mich und die Rückenlehne ist auch in der richtigen Höhe.
der Überstand ist erforderlich als Vorholz vor der Durchgangsbohrung.



[haass]

sehr schön aus eiche und ohne schrauben.
das passt bei Naturoptik wirklich besser.
dann 20 stück bauen, das wird aber eine gewaltige aufgäbe und ich wünsche viel Durchhaltevermögen!



[teluke]

@haass

Das gibt mir Zuversicht .

Danke für die Info.



[teluke]

Ich habe für den Stuhl nun gut 10h gebraucht.
Bei den 20 Stück sollten das nicht mehr als 5-6h/Stuhl dauern.
Also nicht so problematisch,

Jede Maschine muss dann immer nur 1x eingestellt werden.
Da geht dann das Material richten sehr schnell.

In der Zeit die ich gebraucht habe die Schrägen zu schneiden, müssen ja perfekt zusammenpassen, schneide ich mit einer Vorrichtung auch die für 20 Stühle.
Mein ganzer Stuhl, mit Ausnahme der vier Beine, sind Restmaterial vom Gartenzaun.
Da hatte ich alles aussortiert was zu viele Äste oder sonstige Fehler hatte.
Aber für die kurzen Holzstücke für den Stuhl konnte ich aus dem Ausschuss alles herausschneiden.



[Dale_B_Cooper]

der Überstand ist erforderlich als Vorholz vor der Durchgangsbohrung.

Ah! Danke! Ja, wenn man schraubt, macht das ja vielleicht wieder Sinn. So wie die oberen beiden Querleisten...



[Kerstenk]

Warum der Überstand? Bleibt man da nicht nur dran hängen und es nervt?

Keine Kritik, nur Neugier.

edit - ok, das Original hat's auch.. warum auch immer..

der Stuhl ist auf Einfachheit hin entworfen worden, möglichst wenig verschiedene Bauteile. Es gibt nur sechs verschiedene Bauteile.
2x Bein hinten
2x Bein vorne
2x Zarge
4x Querleiste
1x Sitzfläche
1x Rückenlehne

Das Ganze nur verschraubt, kann leicht ohne Spezialwerkzeug hergestellt werden und in Mengen ohne viel Platzbedarf transportieren. Braucht nur einen Schraubenschlüssel für die Montage, mehr nicht.

Ich finde den Stuhl absolut genial
