Runder Übergang anfertigen

[Fromjgor]

Guten Tag zusammen,

Bin absolut neu hier und habe gleich eine Frage.

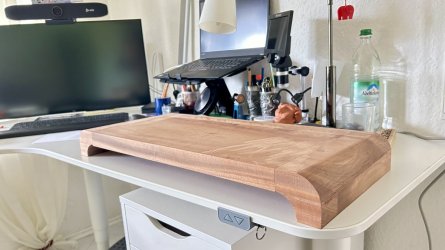

Ich möchte Bretter im Rechtwinkligen und runden Übergang verbinden, wie unten abgebildet:

Mein Plan war vier Bretter (35 mm) flach zu verleimen damit ich eine Balke 140 * 140 mm bekomme. Der nächste Schritt wäre auf der Drehbank abzurunden und ihnen zu Bohren.
Soweit die Theorie.

Wie macht man das Zwischenstück richtig, an der Drehbank oder gibt es eine einfachere Lösung?

Besten Dank schon mal!

Viele Grüße, Igor



[FredT]

nee, Kanteln verleimen und fertigen, sieht man auch an den Maserungen, daß die "aufeinander" geleimt sind.
Also Klötzchen (aus Brettern) aufeinander leimen und fräsen.
Oder aufwändiger: leimen, fügen, mit "Trenner" zum Kantel verleimen, axial bohren und ausräumen,dann Außenfläche bearbeiten. Dann die Kantel auftrennen und bearbeiten,

Also beides keine "einfachen" Lösungen...



[IngoS]

Hallo,

das geht so nicht, wie du dir das denkst. Schau mal auf die Richtung der Maserung bei den Eckstücken. Aus gutem Grund verläuft die Maserung von Sitzfläche Ecken und Beinen gleich.

Gruß Ingo



[carsten]

Hallo

da war der Moderator unfähig und hat beim Ersetzen des Bildes durch einen Link sich verklickt.

PS hab das Foto durch einen Link ersetzt die Sache mit dem Urheberrecht.



[pascal.255]

Ich denke das sollte klappen. Nach dem Abrunden dann aufschneiden, dann erhältst du vier Teile, wovon zwei Teile "gut" sind, weil die Maserung verläuft wie auf dem Foto und zwei Teile wo die Maserung nicht passt.

Ich habe keine Drehbank, würde das also mit der Oberfräse am Frästisch machen, zum Beispiel indem man an einen 70*70 mm Balken zwei Kreise schraubt, diese dann drehbar in einen Rahmen spannt und dann mit dem Rahmen Bahn für Bahn über den Frästisch, jedes Mal ein wenig drehen. Dadurch hätte man dann weniger Verschnitt, man kann aber auch 140*140 direkt fräsen, erhält dann aber wieder vier Teile und bei zwei Teilen passt die Maserung nicht.



[Fromjgor]

Vielen lieben Dank an alle für eure Vorschläge!

Welche Fräze würde man denn nehmen?



[pascal.255]

Ich kenne die Makita RT0702C, Festool OF 1010 und Festool OF 1400, es gibt aber noch viele andere die auch geeignet sind. Wenn du noch nie eine Fräse benutzt hast, lies dir auch mal https://www.woodworker.de/forum/threads/oberfräse-durchgebrannt.132996/ durch und wenn du nach "oberfräse guido henn" und "oberfräse heiko rech" suchst findest du verlässliche Informationen.

Als Fräser kann ein beliebiger Nutfräser oder prinzipiell sogar fast jeder andere Fräser der gerade verfügbar ist verwendet werden.

Ein Hinweis noch zur Maserung: Bei der Herstellung des Balkens müssen die Bretter jeweils per Querschnitt, nicht Längsschnitt!, auf 70 mm (oder 140) geschnitten werden, sodass die Maserung dann passend zu Tisch und Fuß verläuft. War denke ich auch so gemeint, wollte es nur noch mal klar stellen.



[Fromjgor]

Bingo! Vielen Dank für deine Klärung!



[carsten]

Hallo

eine Mgl zeigt Guido Henn in einem älteren Video
https://youtu.be/PfPPpqsGLLs?si=zObVR8TI8CBPwO_N&t=284



[Fromjgor]

Moin zusammen,

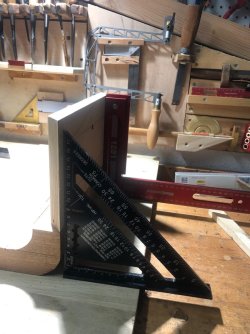

Nach dem Verleimen hat eine Seite keinen rechten Winkel zur Fläche. Was kann man machen?



[FredT]

Dann war wohl mindestens eine Leimfläche nicht in der Ebene?



[Fromjgor]

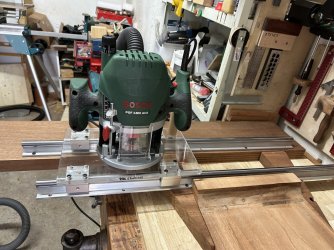

Exakt ist es mein Fehler gewesen. Bin froh dies einigermaßen gerade verleimt zu haben. Nächstes mal soll es besser gehen. Was ist nun, eine Plainfräze einzusetzen oder gibt es eine einfachere Methode? Danke!



[weissbuche]

Plainfräze?



[FredT]

Plane Oberfläche mit einem Schleifpapier bekleben und die Leimflächen dann darauf abziehen



[IngoS]

Hallo,

leider liegt bei deinen Bögen die Maserung falsch.

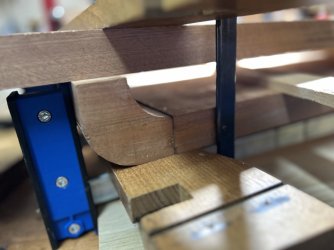

Ansonsten, alle 5 Teile in einem Rutsch verleimen und mit Spannbändern rundum Spannen. Dafür unten zwischen die Beine ein Brettstück als Abstandhalter klemmen.

Gruß

Ingo



[Fromjgor]

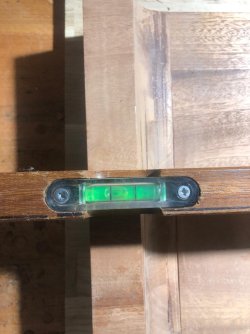

Plan ist es nun. Weniger als 0,5 mm ist die Differenz zwischen der linken und rechten Hantel.

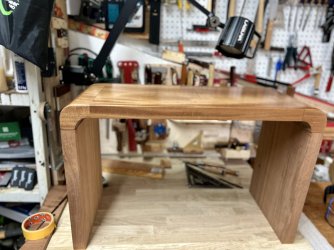

Nächster Schritt nach dem Abschleifen ist mit Beinen zu verleimen.
