Rundung an Falz

[dsdommi]

Moin
Ich muss eine Fertigtreppe in der Breite kürzen.
Nun haben die Seitenteile eine Nut mit Radius.
Wie bekomme ich maschinell nun die Rundung an die Stufe ?

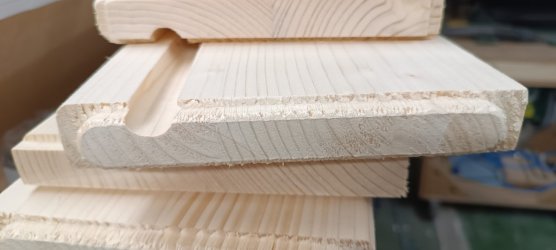

Bild 1 zeigt das Original.
Bild 2 die gekürzte Stufe.
Muss ich die Rundung von Hand anbringen oder wie macht man das ?
Frästisch steht zur Verfügung
Material Fichte oder Kiefer 30mm dick

EDIT: Oder soll ich einfach tiefer fräsen ohne Rundung und es dann einstecken? Wird die Stabilität ja nicht beeinflussen oder ?



[Mitglied 59145]

Bei nur einer Treppe würde ich das schnitzen.



[Mues_Lee]

Frässchablone. An diese unten etwas dran schrauben damit man die Schablone an der Stufe mit einer Schraubzwinge fixieren kann

Oder eben am Frästisch die langen Seiten fräsen, rest mitm Stechbeitel



[magmog]

Guuden,

Mit der Feinsage um die Kurve einschneiden, der Rest verabschiedet sich fast von alleine.
Stemmeisen, mit Messer hebeln.
Ist nur ganz lumpige Fichte.



[dsdommi]

Hi.
Danke euch. Dann mache ich das von Hand



[teluke]

Die Rundung ist doch nur dafür da dass die Stufe leichter eingefädelt werden kann.
Bei sowas nehme ich den Einhandhobel und ratzfatz ist das gemacht.



[raziausdud]

Um welche Rundung geht es?

1. die der Längskante/der gefrästen Kante (rot)? Da reicht doch leichtes Abschrägen (Fase) zB mit einem Einhandhobel, an den beiden Enden an der Rundung (s. 2.) Schleifen.
2. die beiden Enden des Zapfens (blau)? Mit Schablone fräsen. Oder jeweils zweimal die Ecken mit 45 Grad per Handsäge oder Beitel abtrennen, den Rest schleifen. Du könntest auch die Enden des Zapfenlochs/der Nut im Seitenteil eckig ausstechen.


Rainer



[dsdommi]

Geht um blau
Danke



[Time_to_wonder]

Wahnsinn! Das Ihr das verstanden habt…



[fahe]

Ganz klarer Fall, dass das nur mit dem "Pantorouter" nach Matthias Wandel in zufriedenstellender Qualität gefertigt werden kann. Alternativ ein ausgewachsenes BAZ.

Keine Frage, für die sich mit Forenhilfe nicht ein passendes Problem finden ließe.



[Wrchto]

Ich würde einfach auf die Rundung pfeifen



[dsdommi]

Soderle. Alle Stufen gekürzt, gefräst und Rundungen grob von Hand gemacht.
Sitz passt wackelt und hat Luft.



[derdad]

Der Fall ist zwar abgeschlossen, ich hätte aber noch Werkzeug zum Anbieten seit Jahrhunderten bewährt aber scheinbar schon beinahe vergessen ( oder einfach zu unkompliziert und uncool ). Raspel und Feile
LG Gerhard



[dsdommi]

Wir sind doch keine Metaller
Beitel und Schleifpapier haben genügt.



[derdad]

Wir sind doch keine Metaller
Beitel und Schleifpapier haben genügt.

Feile und Raspel ist eigentlich auch eine Grundausrüstung eines Holzbearbeiters. Nicht nur bei Metallern.
LG Gerhard



[dsdommi]

Weiß ich doch und habe ich auch. Musste in der Lehre dicke Metallklötze eben und winklig Feilen. Was für eine qual



[Mues_Lee]

U-Stahl feilen

Edit: ich hab das Ding sogar noch im Keller stehen. Den Schraubstock haben wir danach angefertigt, der ist heute noch im Einsatz.



[tiepel]

Hi,
aber Raspeln im Metallbereich sind mir noch nicht untergekommen
Gruß Reimund



[dsdommi]

U-Stahl feilen

Edit: ich hab das Ding sogar noch im Keller stehen. Den Schraubstock haben wir danach angefertigt, der ist heute noch im Einsatz.

Bei mir wurde es unter anderem ein Elektromotor. Wenn ich an das drehen der Welle denke...



[Mues_Lee]

Da kommen längst verdrängte Erinnerungen wieder hoch



[tiepel]

Hi,

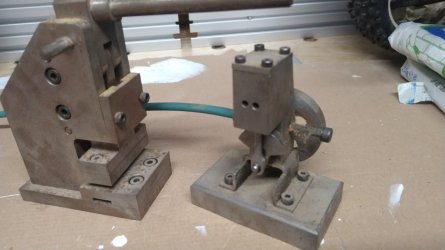

zwei Teile aus meiner Lehrzeit im Anhang.
In unserer Lehrwerkstatt wurden die Teile immer nach Prüfungsmaßstab benotet.
Danach würde der Druckluftmotor entsprechend gebaut. Da hat er so gut 3000 U/min geschafft.
Nach Tuning waren es, wenn ich mich richtig erinnere, so 8000...
Kann man das untere Pleuellager erkennen
Gruß Reimund
