Scheppach Prima HM 1 (7035- ) Kondensator defekt

[KTMTOM]

Hallo zusammen,
ich bin neu in diesem Forum und fange gleich mal mit meiner defekten Hobelmaschine an. Leider ist der Kondensator kaputt und die technischen Daten lassen sich auch leider nicht mehr entziffern. Bisher konnte mir niemand weiterhelfen auf der Suche nach dem richtigen Kondensator. Evtl. hat ja hier jemand die gleiche Maschine und könnte mir die notwendigen Daten weitergeben die auf dem Kondensator steht. Es handelt sich bei der Maschine um die Prima HM1 (7035-xxx) mit 230V Motor.
Ich freue mich auf eure Rückmeldungen!

Grüße
Thomas



[heinz 52]

Hallo Thomas! Google unter "Scheppach HM 1 Explosionszeichnung" oder wende Dich direkt an den Hersteller.
Gruß Heinz 52



[KTMTOM]

Hallo Heinz 52, danke für deine Rückmeldung! Leider wird bei diesen Explosionszeichnungen nicht im Detail auf den Motor eingegangen.



[willyy]

In meiner Anleitung steht was von 30 F / 400 V.
Gemeint sind wahrscheinlich 30 µF / 400 V.
Ich schick sie Dir.



[rafikus]

Ist auf dem Motortypenschild die Kapazität nicht angegeben? Bei Kondensatormotoren wird die Kapazität meistens auf dem Typenschild vermerkt.



[jakre]

Hallo Thomas,

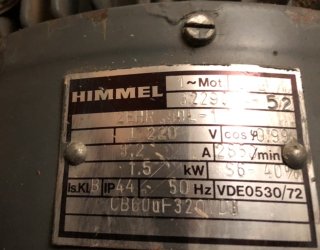

Ich besitze eine Scheppach Prima HM2 in der 230 V Version bei der ich vor kurzem den Motorkondensator getauscht habe… anbei Bilder von der Motorkennung.. vielleicht ist der ja identisch zu Deinem:

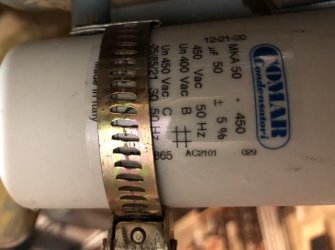

…alter Kondensator:

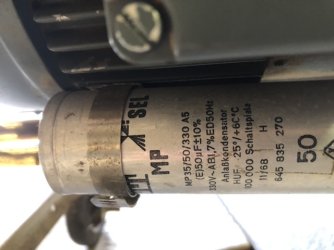

… und Austauschkondensator:

Vielleicht hilft es ja,

Gruß, Jan



[KTMTOM]

In meiner Anleitung steht was von 30 F / 400 V.
Gemeint sind wahrscheinlich 30 µF / 400 V.
Ich schick sie Dir.

Hallo Willyy, danke für die Rückmeldung! Ich habe jetzt doch noch eine Rückmeldung von Scheppach bekommen, die haben 50uF / 450V angegeben...wie auch der von Jan. 450V steht demnach für die max. Spitzenspannung was der Kondensator aushält.



[KTMTOM]

Hallo Thomas,
Ich besitze eine Scheppach Prima HM2 in der 230 V Version bei der ich vor kurzem den Motorkondensator getauscht habe… anbei Bilder von der Motorkennung.. vielleicht ist der ja identisch zu Deinem:
Anhang anzeigen 139343
…alter Kondensator:
Anhang anzeigen 139344
… und Austauschkondensator:
Anhang anzeigen 139345
Vielleicht hilft es ja,

Gruß, Jan

Hallo Jan, danke für die Bilder! Bestätigt meine Kenntnisse die ich jetzt sammeln konnte...50uF / 450V.



[KTMTOM]

Ist auf dem Motortypenschild die Kapazität nicht angegeben? Bei Kondensatormotoren wird die Kapazität meistens auf dem Typenschild vermerkt.

Leider kein Typenschild am Motor, obwohl der Originale!



[rafikus]

Im Bild oben sieht man den Wert 60µF am Typenschild eingeschlagen.



[jakre]

Ja stimmt… hab mich beim Austausch am verbauten Kondensator orientiert…
