Schranktür mit eingelassenem Regal um 270 Grad öffnen

[baflo]

Hallo,

ich bin für einen Werkzeugschrank auf der Suche nach dem richtigen Beschlag/Scharnier für die Türen. Innen an die Türen möchte ich Regale einlassen und die Türen sollen einen Öffnungswinkeln von 270 Grad haben, um sich von außen an den Korpus anzuschmiegen. Anders gesagt: im geöffneten Fall sollen die Regale links und rechts vom Korpus stehen.

Aufgrund des Regals wird die Tür natürlich ein gewisses Gewicht haben. Ohne Inhalt wird die Tür mindestens 6kg wiegen [1], mit Inhalt wahrscheinlich das doppelte. Eigentlich finde den "Häfele Aximat 300 SM" sehr interessant, aber können diese das Gewicht tragen?

Kennt ihr sonst Alternativen?

Viele Grüße

[1] 0,75m*0,75m*0,018m * 600kg/m³ für OSB3


EDIT:

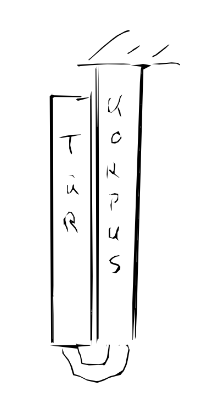

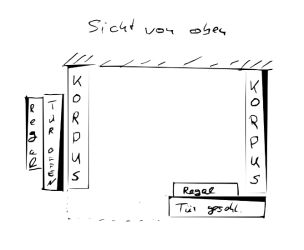

Hier noch ein Bild, wie genau ich mir das vorstelle:



[Kerstenk]

aber können diese das Gewicht tragen?

Da Häfele keine Angaben macht, würde ich da einfach mal anfragen, für welche Belastungen das Band ausgelegt ist. Mit der Angabe weißt Du anschließend, wie viele Bänder Du verbauen musst.



[Johannes]

Hallo,
bei 75cm Türbreite würde ich über Auflager in beiden Endpositionen nachdenken. Also eine Abstützung an den bandabgewandten Enden der Tür.

Es grüßt Johannes



[baflo]

Hi @Kerstenk

Da hatte ich mich heute morgen auch schon gemeldet. Mal gucken, was die antworten.
Ich werde es nochmal bei Hettich versuchen, die haben mit dem "Selekta Pro 2000" ein ganz ähnliches Produkt.

@Johannes
Das ist eine gute Idee, das werde ich tun.



[IngoS]

Hallo,

habe was ähnliches gebaut, einen Barschrank mit Koffertüren. Da habe ich verdeckte Scharniere verwendet. So lassen sich die Türen 180° neben den Korpus klappen.

Gruß Ingo



[baflo]

@IngoS Oh, das sieht auch cool aus. Wenn ich mir das richtig vorstelle, würde das in meinem Fall aber bedeuten, dass ich im geschlossenen Fall auf die Schrauben gucke? Jetzt wo ich drüber nachdenke.... pendeln die überhaupt in beide Richtungen? Oder stelle ich mir deine Idee ganz falsch vor?

Mit verdecktem Scharnier

Geschlosssen


offen



[IngoS]

@IngoS Oh, das sieht auch cool aus. Wenn ich mir das richtig vorstelle, würde das in meinem Fall aber bedeuten, dass ich im geschlossenen Fall auf die Schrauben gucke? Jetzt wo ich drüber nachdenke.... pendeln die überhaupt in beide Richtungen? Oder stelle ich mir deine Idee ganz falsch vor?

Mit verdecktem Scharnier

Geschlosssen
Anhang anzeigen 178567

offen
Anhang anzeigen 178568

Hallo,

ganz anders. Hier mein Faden dazu.

Gruß

Ingo



[baflo]

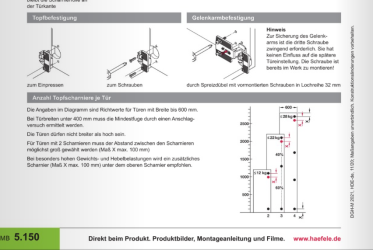

Häfele hat mir die folgende Info geschickt. Das basiert auf 60cm Türbreite, während ich 75cm habe und ein Gesamtgewicht um die 20kg erwarte. Ich denke, ich gehe direkt auf vier Scharniere.



Quelle: https://www.haefele.de/prod-live/we...x.php?catalog=DGH_Technik2021&startpage=5.150



[baflo]

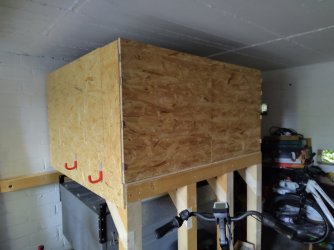

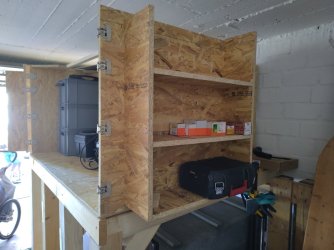

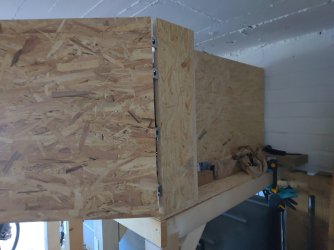

Ich habe es inzwischen eingebaut und es funktioniert sehr gut!!
