SCM 2252 Hobelmaschine von 1990, Bremse ohne Funktion

[Hobbydrerchsler]

Hallo,

an der SCM 2252, läuft die Hobelwelle ca. 2 Minuten nach der Ausschaltung bis sie steht.
Nun meine Frage, kann mir Jemand sagen, wo die Sicherungen FU3 und FU4 im Elektrischen Einbauraum genau in der Maschine sitzen.

Aus der Abbildung 32 auf Seite 41 der Bedienungsanleitung werde ich nicht schlau, um die Bremseneinstellung des Bremse zu prüfen bzw. einzustellen,
hat einer von Euch vielleicht ein Bild oder nähere Beschreibung wie es geht.
LG Adalbert



[Micha83]

Hallo
Wo die Sicherungen sind, die du suchst, kann ich nicht sagen.

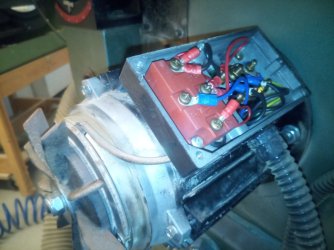

Wo du die Bremse findest, da hab ich ein Bild für dich. Lüftungshaube muß ab gebaut werden.

Ist nicht von der Hobelmaschine sondern von einer Bandsäge.
Beides Italiener, sieht fast genauso aus.
Zwischen Bremse und Motor muss ca 0,5-1mm Luft sein, das die Bremse anziehen kann.
Zwischen Lüfterrad und Bremse darf keine Luft sein.
Vielleicht reicht es wenn du die Mutter am Lüfterrad weiter anziehst um die eventuell vorhanden Luft zu beseitigen.
Zum gegenhalten ist dort eine Inbusschraube drin.
Die drückt gegen eine dicke Sprungfeder.
Hörst du ein klacken, wenn du den Schalter zum bremse öffnen bestätigst?
Dabei fliegt der Motorschutz raus, das ist richtig.
Grüße Micha
