Ich hatte in einem anderen Thema bereits darauf hingewiesen, dass ich mich beim Bau eines Sideboards für Büromaterial »festgefahren« habe. Trotz Planung mittels SketchUp ist mir ein großer Fehler unterlaufen, der hauptsächlich auch auf mangelnde Erfahrung und Zerstreutheit zurückzuführen ist.
Auf dem folgenden Foto kann man sehen, was ich meine. Der Abstand zwischen den Türen ist zu gering, so dass sie nicht aufgehen.
Die Zwischenwand (Trennwand) ist 24 mm. Die Topfscharniere müssten also auf jeder Seite 3 mm versetzt sein, um den benötigten Abstand der Türen zueinander zu erreichen. Die Skizze soll verdeutlichen, worum es sich handelt. Die Mittelwand ist zu schmal, als dass da die Türen mit den Topfscharnieren sich nicht gegenseitig behindern. Jetzt ist der Abstand 4 mm, was eindeutig nicht ausreichend ist ...
Nun habe ich als möglichen Lösungsansatz vor, mittels sogenannter Reparaturplatten (Abb. ähn lich) diese 3 mm links und rechts zu erreichen. Damit sollten sich – so meine Hoffnung – die Türen sicher öffnen lassen. An der Türbreite würde ich dann jeweils 3 mm abtrennen. Die Optik spielt keine Rolle, da es sich nur um eine Art Büroteil handelt.
Topfscharniere sind einfache, also no Name, verbaut.
Ich hoffe, mein Anliegen nicht zu diffus vorgebracht zu haben.
Vielen Dank.
Wolfgang

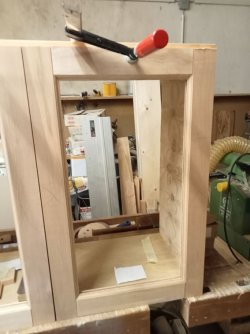

Auf dem folgenden Foto kann man sehen, was ich meine. Der Abstand zwischen den Türen ist zu gering, so dass sie nicht aufgehen.
![IMG20240222155247.jpg IMG20240222155247.jpg](https://www.woodworker.de/forum/data/attachments/170/170122-a7e8c21d9080f4f3bec505d610dddb86.jpg)
Die Zwischenwand (Trennwand) ist 24 mm. Die Topfscharniere müssten also auf jeder Seite 3 mm versetzt sein, um den benötigten Abstand der Türen zueinander zu erreichen. Die Skizze soll verdeutlichen, worum es sich handelt. Die Mittelwand ist zu schmal, als dass da die Türen mit den Topfscharnieren sich nicht gegenseitig behindern. Jetzt ist der Abstand 4 mm, was eindeutig nicht ausreichend ist ...
![IMG20240624144004.jpg IMG20240624144004.jpg](https://www.woodworker.de/forum/data/attachments/170/170125-de91d20ae3568d455448861ef2db5396.jpg)

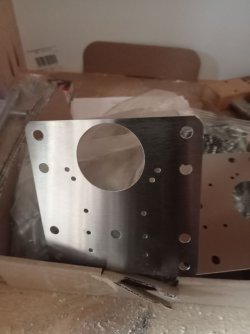

Nun habe ich als möglichen Lösungsansatz vor, mittels sogenannter Reparaturplatten (Abb. ähn lich) diese 3 mm links und rechts zu erreichen. Damit sollten sich – so meine Hoffnung – die Türen sicher öffnen lassen. An der Türbreite würde ich dann jeweils 3 mm abtrennen. Die Optik spielt keine Rolle, da es sich nur um eine Art Büroteil handelt.
![IMG20240624140858.jpg IMG20240624140858.jpg](https://www.woodworker.de/forum/data/attachments/170/170124-3344ac9561f9571fb47ae8d9c585f201.jpg)

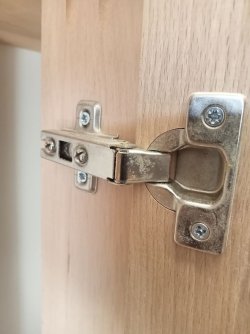

Topfscharniere sind einfache, also no Name, verbaut.
![IMG20240616075550.jpg IMG20240616075550.jpg](https://www.woodworker.de/forum/data/attachments/170/170128-a1f43b589989f958148b5c162de4252d.jpg)
Ich hoffe, mein Anliegen nicht zu diffus vorgebracht zu haben.
Vielen Dank.
Wolfgang
