Terassendach - Kopfband nötig?

[FISEChris1337]

Hallo Liebe Woodworker

ich plane für diesen Sommer uns einen 8x3,5m Terassenüberdachnung zu bauen aus Holz mit VSG Verglasung.
Meine Frage kommt aufgrund "Optik" für meine Frau. DIe Optik plant also auch mit, deshalb ist meine Idee Pfosten 20x12 und die Fussfette auch 12x20, um eine Alu"Look" Überdachung zu bekommen. Ich plane aktuell mit 3 Pfosten und Wandanschluss.

Die Sparren sind aber nur 3m in 10x20 und alles mit den HVL Verbindern. Unten mache ich dann 50cm Dachüberstand

Unsere Terasse ist genau nach Süden ausgerichtet, der ganze Wind wie wir alle ja gerade wieder merken kommt zu 90% immer von Westen genau Quer durch unseren Garten, deshalb meine Frage, ob ich wirklich das Kopfband weglassen könnte.

Der Plan später sieht auch vor das ich min Rechts (Westen) die Überdachung mit Glasschiebewände noch verschliessen.

Grüße
Chris



[tiepel]

Hi Chris,
erst mal herzlich willkommen im Forum.
Aber sorry, mit Deinen Angaben kann kein Mensch dieser Welt Ratschläge geben.
Bilder, Skizzen ??
Gruß Reimund



[Andy17780]

Also bei mir ist die Terrassenüberdachung noch etwas größer, nur mit Doppelstegplatten belegt und ohne Kopfband. Pfosten und Fette sind 12x12 und die Sparen sind 18x8. Ich wohne in der Vulkaneifel auf 440m und hier bläst es auch Sommer wie Winter ordentlich durch. Ich kann nur sagen das meine Überdachung absolut keine Probleme macht. Bei dir kommt ja dann positiv noch sowohl das Gewicht als auch die viel höhere Steifigkeit der Glaseinlagen dazu. Ich würde mir da keine Gedanken machen.

Gruß
Andreas



[carsten]

Hallo

Foto/ Skizze wäre in der Tat hilfreich.

Pfosten 20 *12 ist völlig überdimensioniert. Ind er Regel sind Pfosten quadratisch praktisch gut ( uups das war glaube was anderes).
12*12 reicht völlig. Senkrecht ist Holz sehr belastbar



[NOFX]

Was verstehst du denn unter Alulook? Das was ich kenne, sind kleine Querschnitte, wenig bis kaum Überstand (kein konstruktiver Holzschutz notwendig) und fehlende Kopfbänder.



[FISEChris1337]

Ich habe zufällig hier so ein perfektes Beispiel gefunden, damit die Maße "gleich" sind

https://www.woodworker.de/forum/threads/terrassendach-konstruktion.106067/post-731764



[methylase]

Hallo dann müssen die Scheiben so geklemmt werden das sie die Scherkräfte aufnehmen. Dann funktioniert das.

Gruß
Matthias



[FISEChris1337]

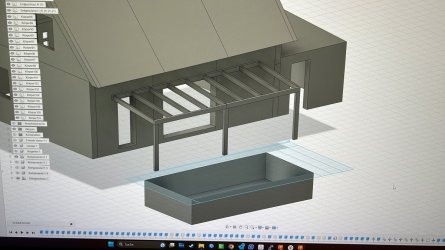

Ich habe mal bis auf die Sparrenverlängerung es schon einmal visualisiert.



[Andy17780]

Ich habe mal bis auf die Sparrenverlängerung es schon einmal visualisiert.

Aber warum legst du die Sparren nicht auf? Da hast du doch eine viel bessere Lastverteilung und Stabilität? Ansonsten ist es ähnlich wie bei mir mir.



[Paulisch]

Ich habe mal bis auf die Sparrenverlängerung es schon einmal visualisiert.

Stirnseitig wirst du wenigstens außen welche brauchen.



[FISEChris1337]

Ich möchte kein Carport als Überdachnung, das passt einfach nicht zum Gesamtkonzept mit Pool, Garten & Palmen etc.

Bist du ein Fachmann und kannst es bestätigen das es eine schlechtere Verbindung ist als "Auflegen?" Ich habe z.B. dieses mir angeschaut und glaube wenn schon eine korrekt ausgeführte Schraubverbindung so stark ist, warum sollte auflegen also besser sein? Ich bin aber kein Fachmann in deisem Bereich



[Paulisch]

Ich möchte kein Carport als Überdachnung, das passt einfach nicht zum Gesamtkonzept mit Pool, Garten & Palmen etc.

Bist du ein Fachmann und kannst es bestätigen das es eine schlechtere Verbindung ist als "Auflegen?" Ich habe z.B. dieses mir angeschaut und glaube wenn schon eine korrekt ausgeführte Schraubverbindung so stark ist, warum sollte auflegen also besser sein? Ich bin aber kein Fachmann in deisem Bereich

Die Sache ist relativ einfach, wenn du auflegst, leitest du die Kräfte direkt in dein Rähm, wenn du verschraubst wird die Last über die Schrauben ins Rähm geleitet. Das geht schon bei richtiger Dimensionierung, achte auf Zulassung der Schrauben und auf die Last die deine Schrauben aufnehmen.
Wenn du kein Fachmann bist, dann lass dir deine Idee lieber mal grob durchrechnen. Das kann dir jeder Meister rechnen, kostet aber bisschen was



[tiepel]

Ich möchte kein Carport als Überdachnung, das passt einfach nicht zum Gesamtkonzept mit Pool, Garten & Palmen etc.

Hi,
würde denn konstruktiver Holzschutz in Dein Konzept passen? Oder willst Du das mit dem "Alulook" ausgleichen?
Ja ich weiß, bisschen provokante Frage...
Gruß Reimund



[FISEChris1337]

Unnötige aber es gibt überall diese Forentrolle Danke für keinen Beitrag zur eigentlichen Frage



[tiepel]

wenn Du meinst....
Du hast sicherlich mein Smiley gesehen, oder?
Bereits in Post 5 wurde nach Deinem ominösen "Alu-Lock" gefragt. Keine Antwort.
In Post 6 hast Du ein Überdachung gepostet, in der nichts von konstruktivem Holzschutz zu sehen ist.
Wenn ich dann lese, passt nicht zu Pool oder Palmen....
Schöne Grüße
Dein Forentroll (habe Dein Smiley auch gesehen, geht mir aber quer)



[Paulisch]

wenn Du meinst....
Du hast sicherlich mein Smiley gesehen, oder?
Bereits in Post 5 wurde nach Deinem ominösen "Alu-Lock" gefragt. Keine Antwort.
In Post 6 hast Du ein Überdachung gepostet, in der nichts von konstruktivem Holzschutz zu sehen ist.
Wenn ich dann lese, pass nicht zu Pool oder Palmen....
Schöne Grüße
Dein Forentroll (habe Dein Simley auch gesehen, geht mir aber quer)

Er schrieb aber auch von 50cm dachüberstand, damit sind die Verbindungen ausreichend geschützt. Müsste nur geklärt werden wie die äußeren Sparren geschützt werden und wie (wenn geplant) die Rinne montiert wird!?



[DasMoritz]

Moin,

hast du das hier eventuell gesehen?
Vielleicht kommt das deiner Idee schon etwas näher. Bei mir im hohen Norden seit Jahren ohne Kopfband.

https://www.woodworker.de/forum/threads/terrassendach-konstruktion.106067/



[FISEChris1337]

Ist mir auch egal was dir so quer geht Du musst ja dich hier nicht weiter einbringen.

@Paulisch Überstand mit Dachrinne ist klar und die Äußeren Pfetten kriegen ein Traufblech, aber so weit bin ich eh nicht in meiner Planung. Mir geht es lieber um die Ursprungsfrage, es könnte auch sein. Nein Du musst ein Kopfband machen oder Diagnoale Stahlbänder, ohne geht gar nicht.



[FISEChris1337]

Hi DasMoritz,

ja diese schöne Überdachung habe ich als Vorlage schon gesehen und es ist ja nichts anderes, mich quält halt nur diese Frage ob man das wirklich so tuen kann oder doch lieber nicht.



[tiepel]

Ist mir auch egal was dir so quer geht

Das habe ich gemerkt....
Ich kann es Dir aber sagen.
Mir geht quert, dass Du Infos haben möchtest, Du aber selber keine Fragen beantwortest.
Und dann überleg mal das Wort "Forentroll". Vielleicht falsch verstanden.... Denk mal drüber nach, wie man das Auffassen kann.
Gruß Reimund



[FISEChris1337]

Welche offene Frage bitte? Ich habe doch ein Link zu mein "Alu-Look" ein Beispiel gepostet...



[Paulisch]

Stirnseitig wirst du wenigstens außen welche brauchen.

Damit waren Kopfbänder gemeint

Ist mir auch egal was dir so quer geht Du musst ja dich hier nicht weiter einbringen.

@Paulisch Überstand mit Dachrinne ist klar und die Äußeren Pfetten kriegen ein Traufblech, aber so weit bin ich eh nicht in meiner Planung. Mir geht es lieber um die Ursprungsfrage, es könnte auch sein. Nein Du musst ein Kopfband machen oder Diagnoale Stahlbänder, ohne geht gar nicht.



[DasMoritz]

Moin,

also ich kann nur meine Erfahrung beschreiben: Steht seit Jahren wie eine 1 ohne Kopfband.



[NOFX]

Man kann auch, wenn es ohne Kopfbänder sein soll und der konstruktive Holzschutz bei den Ständern sowieso schwierig wird, über Stahl oder Alu Ständer nachdenken. Die kann man fest einbetonieren, sodass die die Seitenkräfte unten übertragen und oben drehmomentfrei angebunden werden können.

Zum Beispiel 120x120 mm² mit 4 mm Windstärke sollte optisch gut passen und mit zwei Seiten ausgeklinkt, was mit einer Metallsäge und Feile machbar ist, könnte man einen leicht ausgeklinkten Balken direkt einlegen. Bei Bedarf kann ich's auch mal skizzieren...



[Mitglied 24010 keks]

Steht seit Jahren wie eine 1 ohne Kopfband.

Solange bis deine Dichtungen der Pressprofile anfangen zu altern. Ich meine mich zu erinnern, dass ich ja bei deinem Projekt schon Bedenken angemeldet hab.
