Weeke BP 15 Symbolik Erklärung

[Sternenkrieg]

Moin zusammen,

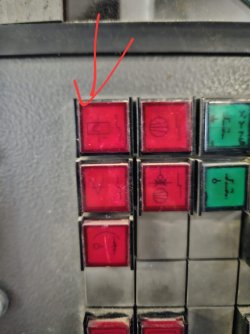

wir haben ein Problem mit unserer guten alten BP 15. Da der Werkzeugwechsler defekt ist, haben wir ihn abgebaut und sind gerade dabei, ihn zu reparieren. Allerdings leuchtet nun diese Lampe (im Bild mit Pfeil markiert).



Ich würde gerne wissen was diese Lampe zu sagen, dawir sonst das BAZ leider nicht benutzten können.

Ich freue mich auf eure Hilfe.



[wirdelprumpft]

Zum Symbol kann ich nichts sagen.

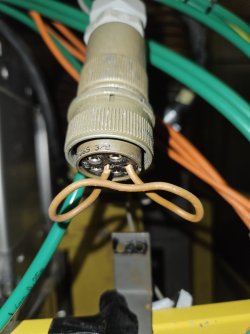

In der Regel ist bei einem Wechsler irgendwo ein Näherungsschalter oder ähnliches verbaut. Vermutlich will die Steuerung dieses Signal haben. Also muss irgendwo was mit einem Stück Kabel überbrückt werden.
Homag hat ein eigenes Forum
dort dürfte es eher ne Antwort zum Symbol geben



[Da bin ich]

Das Symbol steht für ,, thermiche abschaltung ,, also für eine Überlastung zum Beispiel von einem Motor



[rafikus]

Habt ihr auch einen Motorschutzschalter (bzw. mehrere) ausgebaut oder ausgeschaltet?



[carsten]

Hallo

hab lange an einer BP15 3S gearbeitet. Ist aber fast 10 Jahre her.
Hast du mal ein Bild der gesamten Bedienansicht?
Die haben damals blöderweise die Anordnung sehr individuell gemacht, da kann jede Maschine anders sein. Das sollte aber ein Relais oder Schalter im Schaltschrank sein. Das ist ja nur eine Kontrolleuchte.



[Sternenkrieg]

Wow, ich hätte nicht gedacht, dass man auf so eine alte Maschine so schnell eine Antwort bekommt!

Zunächst zum Näherungsschalter:
Diesen haben wir mehrfach überprüft und auch alle möglichen Kombinationen ausprobiert. Leider hat das nichts gebracht (wäre ja auch zu einfach gewesen).

Zu den Motorschutzschaltern: Diese haben wir ebenfalls alle schon überprüft, und sie funktionieren auch alle einwandfrei.

Zum Symbol: Ich habe dazu ebenfalls etwas im Netz gefunden. Es scheint wohl das Zeichen für ein Thermorelais zu sein, allerdings weiß ich nicht, wo sich dieses befinden sollte (vor allem, da vorher alles funktioniert hat).

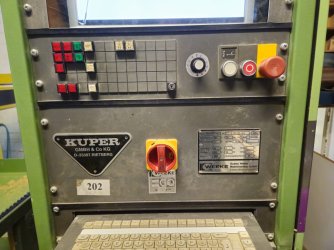

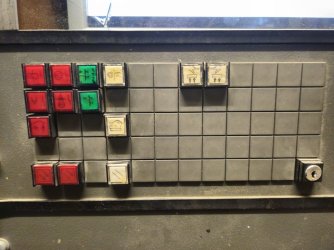

Nun zur Bedienansicht: Ich habe natürlich auch online geschaut und festgestellt, dass alle Bedienansichten unterschiedlich aufgebaut sind. Leider bin ich deshalb auch dort nicht wirklich fündig geworden.



[wirdelprumpft]

Da hilft nur noch ein Schaltplan
Ohne hat man fast keine Chance den Fehler bzw. die Überbrückungsmöglichkeiten zu finden.
Technikerpasswort ist auch hilfreich meist bekommt man damit Zugriff auf die Tabellen in der Steuerung wo die Einsen und Nullen für die Ein und Ausgänge angezeigt werden aber auch da ohne Wissen bzw. Anleitung keine Chance weiterzukommen.
