Wer kennt diese Hobelschraube?

[Melonseed]

Hallo in die Runde,

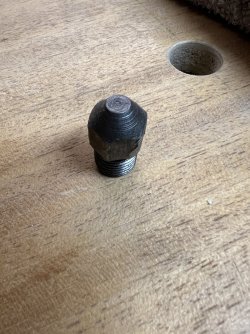

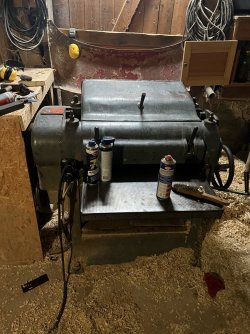

ich habe eine alte Dickenhobel von meinem Opa geerbt, leider besitzt sie kein Typenschild mehr. Ich möchte die Hobel wieder flott machen und müsste ein paar Schrauben, die die Klinge einklemmen neu beschaffen.

Weiß jemand wie diese Schrauben heißen und ggf. Wo ich sie kaufen kann?

Schönen dank schon einmal im Vorraus!



[Melonseed]



[fauch]

Anhang anzeigen 135077

Der da kennt sie wohl .



[Andreas W.]

Der da kennt sie wohl .

Tolle Seite!



[glenwood25]

Hallo M.,
Hobelmaschine und Opa lässt vermuten, dass das Ding schon ein paar Jährchen auf dem Buckel hat.
Kenne die Schraube nicht.
Aber es wäre sicher sinnvoll, mal abzuklären, ob es sich nicht um eine KlappenMesserwelle handelt.
Es gibt hier einen Faden speziell zu dem Thema, in dem die Unterschiede erklärt werden.

Gruss Gerhard



[Mitglied 67188]

Der da kennt sie wohl .

danke für diese Adresse!

glaub ich hab grad meine Motorbremse gefunden.
Den schreib ich gleich mal an...



[Melonseed]

@fauch danke für die Seite war ein guter Tipp, allerdings ist denen Ihre Preisvorstellung etwas untopisch für mich. Ich benötige 2 Schrauben und die Firma Meus möchte eine mindest Menge von 20 Stück



[Mitglied 67188]

Ich benötige 2 Schrauben und die Firma Meus möchte eine mindest Menge von 20 Stück

wieso, was kosten denn 20 Stück?
die auf deinem Bild sieht auch schon ziemlich vergeigt aus.
Da wäre doch ein Satz neuer Schrauben ok.



[FredT]

Wenn irgendwo Schrauben ersetzt werden müssen, bei Maschinenraparaturen, wird immer komplett gewechselt. So eine Stückelei tut sich aus Kosten- und Sicherheitsgründen keiner an.
Und ja, klär erstmal, ob da nicht eine Klappenmesserwelle zur Anwendung kommt (falls, kannst du dir die Schrauben sparen und gleich zum Schrotti bringen).

PS. es heißt übrigens DER Hobel... nur mal zum Verständnis.



[Mitglied 67188]

ob da nicht eine Klappenmesserwelle zur Anwendung kommt

Bild wäre nicht schlecht..

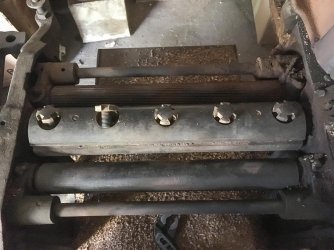

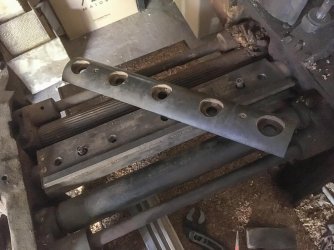

doch wenn ich mir die Schrauben von einer Klappenwelle anschaue:


ist das schon ein anderes Kaliber.



[tomkaes]

@fauch danke für die Seite war ein guter Tipp, allerdings ist denen Ihre Preisvorstellung etwas untopisch für mich. Ich benötige 2 Schrauben und die Firma Meus möchte eine mindest Menge von 20 Stück

2 Stk? + 0 Reserve
Ich hatte die Empfehlung schon im Kopf, das du dir einen passenden Schlüssel bei Meus mitbestellst, das der neue Schraubensatz nicht nach dem ersten Wechsel so angeknabbert aussieht, wie der alte Satz den du entsorgst.



[Melonseed]

wieso, was kosten denn 20 Stück?
die auf deinem Bild sieht auch schon ziemlich vergeigt aus.
Da wäre doch ein Satz neuer Schrauben ok.

20 Stück kosten 460€



[Melonseed]

Bild wäre nicht schlecht..

doch wenn ich mir die Schrauben von einer Klappenwelle anschaue:

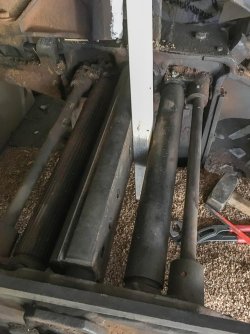

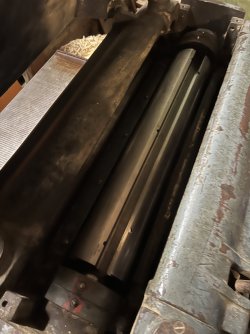

Anhang anzeigen 135127 Anhang anzeigen 135128 Anhang anzeigen 135129

ist das schon ein anderes Kaliber.



[Melonseed]

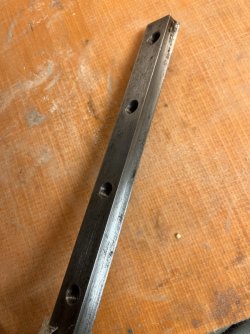

Und das sind die Leisten die die Messer mit 9 solcher Schrauben andrücken



[Holz-Christian]

Servus, das ist eine Keilleistenwelle in welche man auch Kehlmesser einbauen kann (könnte)
Diese Schrauben haben in der Regel ein Zollgewinde (damit niemand so leicht auf die Idee kommt einfach eine Standard Maschinenschraube einzusetzen) und einen spitz gedrehten Kopf wie auf dem Foto.
Passende Ersatzschrauben hat eigentlich jeder halbwegs professionelle Schärfdienst im Regal zum realistischen Preis.



[Melonseed]

Wenn irgendwo Schrauben ersetzt werden müssen, bei Maschinenraparaturen, wird immer komplett gewechselt. So eine Stückelei tut sich aus Kosten- und Sicherheitsgründen keiner an.
Und ja, klär erstmal, ob da nicht eine Klappenmesserwelle zur Anwendung kommt (falls, kannst du dir die Schrauben sparen und gleich zum Schrotti bringen).

PS. es heißt übrigens DER Hobel... nur mal zum Verständnis.

Natürlich würde ich am liebsten alle Schrauben ersetzen aber 4 Messer a 9 Schrauben bin ich bei 828€. Das ist für mich als Laie schon etwas derb..



[FredT]

Dann doch erstmal beim Schärfdienst vorsprechen... und eine Leiste komplett austauschen



[joh.t.]

Man kann ja an Schrauben die Steigung Messen und so die Gewindegröße feststellen.
Dann kann man nach den passenden Schrauben suchen.

Also ich kann das nicht, weiß aber wen ich fragen könnte.

Und man kann sich einlesen und hat dann einen Erkenntnisgewinn,
Oder
JE VAIS ME COUCHER MOINS CON...



[SebastianThiel]

Wenn die Gewinde noch OK sind, könnte man dann nicht vielleicht die 6 Kant Aufnahme per Pfeile wieder richten ? Klar, die wird kleiner aber es gibt ja auch kleinere Schlüssel.
Bevor ich soviel Geld investiere, würde ich das mal testen.
Wozu läuft der Kopf denn so kegelig zu ? Ich habe das System irgendwie noch nicht ganz verstanden.



[odul]

Also, ich bin überrascht. Auf der einen Seite wir hier immer auf Gefahren gerade bei Hobelmessern hingewiesen und dann kommt der Vorschlag an den Schrauben rumzupfeifen - wohl eher rumzufeilen.



[magmog]

Guuden,

Die paar wenigen € in eine Gewindelehre investieren und das Gewinde bestimmen.
U.A hat Panhans einige im Angebot. Aber auch im WWW findet sich einiges.



[fauch]

Natürlich würde ich am liebsten alle Schrauben ersetzen aber 4 Messer a 9 Schrauben bin ich bei 828€. Das ist für mich als Laie schon etwas derb..

Autsch ....... das ist ist natürlich eine Preisgestaltung , die heftigst ist . Vielleicht auch mal bei Kuper nachfragen . Zumindest haben diese die Inflation noch nicht so umfangreich draufgepackt.



[Holz-Christian]

Wozu läuft der Kopf denn so kegelig zu ? Ich habe das System irgendwie noch nicht ganz verstanden.

Servus, das ganze sieht im Prinzip so aus:

Damit die Schrauben ohne verkanten die Keilleiste flächig gegen das Messer pressen können sind sie am Kopf spitz gedreht.
Das Exemplar auf dem Foto ist da auch schon ziemlich platt gedrückt.
Die Schrauben sind zudem weicher als das Material der Messerwelle sonst würden spitz gedrehten Schraubenköpfe den Sitz in der Messerwelle beschädigen.



[Melonseed]

Ich habe jetzt einen Freund meines Vaters gefragt, der mir die Schrauben alle anfertigt. Hätte nicht gedacht das diese so schwierig zu beschaffen sind



[magmog]

Guuden,

Wenn die Festigkeitswerte der Schrauben dann auch stimmen ist ja alles in Butter!
