Wie macht man eine runde Fuß/Zargen Verbindung?

[MarvinKortbus]

Hallo Zusammen,

wie schafft man es eigentlich die Verbindung von den Tischfüßen und der Zarge so aussehen zu lassen?
Also der Fuß ist ja oben breiter und wird nach unten halt schmaler. Kann man so etwas nur an einer Tischfräse
machen bzw. was braucht man für ein Werkzeug für so einen Übergang und wie würde ein Profi das am
besten herstellen? https://files.deprojectinrichter.com/3/386/zeitraum-e8-brochure.pdf



[SchweißerSchnitzer]

Heutzutage macht der Profi (im Sinne von: will damit Geld verdienen) das wahrscheinlich mit einer CNC Fräse.

Ansonsten würde ich auch sagen, Fräse mit diversen Schablonen.

Habe aber selbst so eine Form noch nicht gemacht.



[yoghurt]

Hallo,
bitte Bilder gegen Links ersetzen. Urheberrechte….

Diese Rundung kannst Du mit Tischfräse, Oberfräse oder auch mit Schweifsäge, Raspel und Feile herstellen.

Am einfachsten vermutlich mit einer Schablone an der ein Anlaufring läuft auf einem Frästisch für eine Oberfräse. (Dieser Frästisch kann auch ein Stück Platte sein an dem die OF mit drei Spax befestigt ist!)



[Andreas W.]

Hallo MarvinKortbus,

siehe Kollegen, kannst auch mit einer Stichsäge rausfiedeln und dann hinfeilen wie ein Metaller.

Anzumerken ist noch, daß das keine besonders massivholzgerechte Ausführung für ein Tischbein-Zarge-Verbindung ist.
Und zwar aufgrund des recht kurzen Längsholzes am Tischbein im Verbindungsbereich vs. dem großen Hebel eines Tischbeins beim Schieben o.ä..
Ausgenommen Dübel oder Zapfen gingen bis ins lange Tischbein durch.

Gruß, Andreas



[MarvinKortbus]

Kann mir jemand eine Zeichnung machen, wie so eine Schablone aussehen muss bzw. eine Schritt für Schritt Anleitung. Ich kann mir das nicht ganz vorstellen? Ich habe jetzt keine Tischfräse. Wie kann ich das mit einer Oberfräse machen?



[joh.t.]

Gerade zu groß machen und nach der Verleimung AussÄgen und RUNDEN. .



[Manuel_]

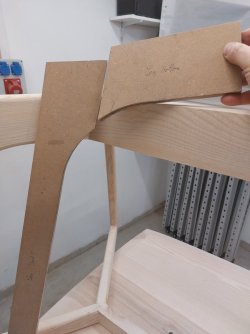

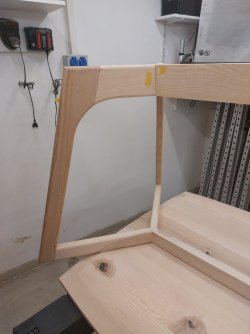

Die Konstruktion ist anders als bei deinem Tisch, aber ich baue mir gerade einen Schreibtisch, evtl. helfen dir da ein paar Bilder wie so Schablonen aussehen können.

Ist aber noch ein bisschen Arbeit, also nicht zu genau hinschauen.



[fahe]

Viel wird da wohl eher auf Kopierdrechselmaschinen gemacht.

Ich sehe mir manchmal an, mit welch liebevollem Aufwand die Leute von Fernwehwoodworking ihre Kleinserien bis ins Detail bearbeiten.
