Zinkenfräsen- Frage

[heikow78]

Hallo Woodworkers

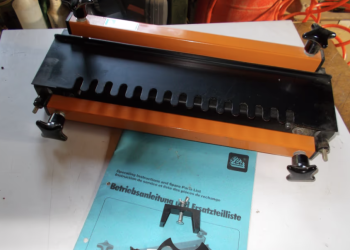

Ich würde gerne Anfang Zinken zu fräsen, dazu habe ich diese alte Zinkenfräse bekommen.
Die Breiten der Schablone haben 11mm ...Lieg ich richtig, dass ich ein Zinkenfräser mit einem Kugellager 11mm brauche?
Oder geht das besser mit eine der Kopierschablonen?
Ich benutze eine Bosch Oberfräse, habe leider keine Kopierhülse mit 11mm gefunden

Vielen Dank
Mfg



[Fichtenelch]

In der Anleitung müsste drin stehen welche Kopierhülse du brauchst, und auf der Schablone auch.
Solche Schablonen benutzt man meines Wissens ausschließlich mit Kopierhülsen.
Ein Fräser mit Kugellager (Anlaufring) wird hier nicht verwendet.



[Ikeabana]

Die Vorrichtung hat sehr viel Ähnlichkeit mit der, die auch von Festool vertrieben wurde. Die hieß glaube ich FS500. Wenn die identisch sind und ich mich recht erinnere, musste die Kopierhülse sogar irgendein krummes Maß haben. Vage kommt mir 11,3mm in den Sinn. Ich hatte mir damals eine Kopierhülse passend gedreht.



[Fichtenelch]

Es müsste von Elu eigentlich passende Kopierhülsen geben,oder?
Gebraucht auf verschiedenen Portalen gibt's da bestimmt noch was.



[Fichtenelch]

Schau mal hier

Gerade bei #Kleinanzeigen gefunden. Wie findest du das?

https://www.kleinanzeigen.de/s-anze...ampaign=socialbuttons&utm_content=app_android

Das ist die Vorrichtung mit der dazugehörigen Hülse.

Ich stöber nachher nochmal, bei elu gibt's immer viel gebraucht.
Was für eine Oberfräse hast du eigentlich



[Ikeabana]

Das ist die Vorrichtung mit der dazugehörigen Hülse.

Die Kopierhülse sehe ich da nicht. Die runde Scheibe, die da zu sehen ist, wird nicht an der OF montiert, sondern wird beim Fräsen von Fingerzinken benötigt. Das U-förmige Teil ist eine Lehre zum Einstellen der Frästiefe.



[Fichtenelch]

Die Kopierhülse sehe ich da nicht. Die runde Scheibe, die da zu sehen ist, wird nicht an der OF montiert, sondern wird beim Fräsen von Fingerzinken benötigt. Das U-förmige Teil ist eine Lehre zum Einstellen der Frästiefe.

Da war ich wohl zu hastig, gut gesehen.
Aber ich finde bestimmt noch eine.



[heikow78]

Schau mal hier

Gerade bei #Kleinanzeigen gefunden. Wie findest du das?

https://www.kleinanzeigen.de/s-anze...ampaign=socialbuttons&utm_content=app_android

Das ist die Vorrichtung mit der dazugehörigen Hülse.

Ich stöber nachher nochmal, bei elu gibt's immer viel gebraucht.
Was für eine Oberfräse hast du eigentlich

Ich danke euch schonmal!!

Ich habe eine Bosch Oberfräse...es müsste in POF Modell sein aber ich schaue morgen in der Werkstatt nochmal nach...



[Ikeabana]

@heikow78 Miss doch nochmal den Abstand der Zinken des Fräsgeräts auf den Zehntelmillimeter genau. Ich bin mir ziemlich sicher, dass das ein Abstand ist, für den nur die wenigsten Fräsen einen Kopierring haben. Da wirst Du etwas tricksen müssen.



[Johannes]

Ich danke euch schonmal!!

Ich habe eine Bosch Oberfräse...es müsste in POF Modell sein aber ich schaue morgen in der Werkstatt nochmal nach...

Hallo,
wenn ich mich recht entsinne brauchst du eine Kopierhülse mit 11,1mm Aussendurchmesser. Wenn es das für deine Oberfräse nicht gibt, kannst du, zum Beispiel, bei www.sautershop.de eine Adapterplatte und Kopierhülse kaufen.

Es grüßt Johannes



[heikow78]

Hallo

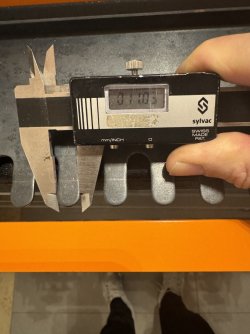

Ja also die Abstände sind alle ein wenig unterschiedlich.
Das geht von 11.0 -11.01- 11.03 ca....

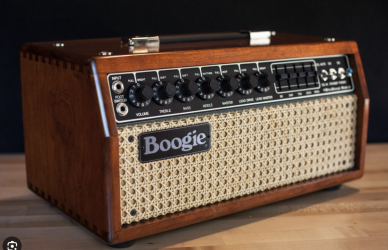

Also ich möchte solche Zinken wie auf dem Bild erstellen, was denkt ihr was für ein Fräser brauche ich da?
12.7 mm ca?



[Micha83]

Die Frage ist, kann man mit deiner Schablone überhaupt halbverdeckt zinken?

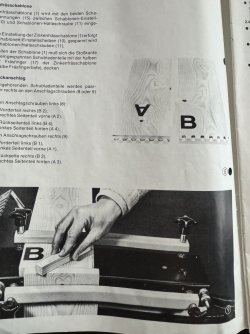

Was sagt denn deine Anleitung?
Grüße Micha
