Kölle, HK 63, elektr. Tischverstellung

[wostok]

Wenn du nichts dagegen hast, würde ich meinen Umbau auch hier kurz dokumentieren. Den gehe ich dann in einigen Wochen an.



[beppob]

was sollte ich dagegen haben
mich interessiert sogar, wie du es gelöst hast,
es wird auch noch besser gehen
aber für mich als ungelernter Metaller, oder Elektriker bin ich mit meinem Ergebnis recht zufrieden



[wostok]

Ich frage lieber, bevor ich einen fremden Thread kapere
Was ich auf jeden Fall umgehen möchte, ist das Ausfeilen des Maschinenständers. Das stelle ich mir als eine große Fummelei vor. Wie konntest du denn dahinter noch etwas Material herausarbeiten?

" mich interessiert sogar, wie du es gelöst hast,"

Wie ich es wahrscheinlich lösen werde. In meinem Kopf und in der Theorie funktioniert es schon ganz prächtig. Wenn es dann auch wirklich läuft, teile ich gerne meine Lösung



[beppob]

Grüß dich Wostok,

ich wollte halt die exakte Drehzahl erreichen. in Beitrag #16 habe ich ja geschrieben, es war eine mords Sucherei, bis ich die richtigen Teile beisammen hatte. und der Motor war ein bisschen zu schnell. den Maschinenständer ausschleifen ging besser als ich dachte. Guss ist ja sehr weich, mit einer elektr. Schleifbandfeile und einem groben Band ging das ratz-fatz



[wostok]

So, ich war in den letzten Tagen fleißig und habe mir auch eine Tischverstellung eingebaut. Ich habe sie ganz stark an deine Konstruktion angelehnt.
Kosten:
Zahnräder und Kette: ca. 54 Euro
Nockenschalter Auf/Ab: ca. 38 Euro
gebrauchter Motor 0,37kW: 70 Euro
Gesamtkosten gut 162 Euro

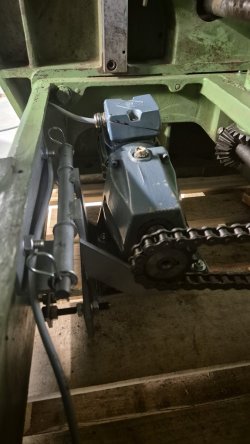

Hier einige Bilder:
https://cloud.1und1.de/ngcloud/external?guestToken=pj4rBsmoRfORQ59D6YlQfw&loginName=352471502#/:

Grüße!



[beppob]

Grüß, Dich Wostok,

gut gemacht,
ist deine Maschine auch Nato-Oliv
die Übersetzung gefällt mir, wie viele Umdrehungen macht der Motor, wieviel die Welle ?
hast du die Kette aus einer 1000er Kawasaki :rolleyes:
Original ist da auch so ein Knebelschalter, ich habe nur einen Taster genommen, weil der für mich, mit meiner Behinderung besser zu betätigen ist
Materialkosten sind in etwa so ähnlich, glaub ein paar € hatte ich mehr
du hast den Motor nur in eine Richtung abgestützt, hebt er sich bei der Drehung in die andere Richtung nicht ab ???



[wostok]

Hallo Beppo,

Ja, meine Maschine scheint wohl auch gedient zu haben
Der Motor macht 66 U/min und ich lande dann mit der Übersetzung bei rechnerisch 97 U/min.
Bei der Kettenwahl habe ich mich an schon vorhandenen Ketten orientiert, damit sie auch ja nicht unterdimensioniert ist.

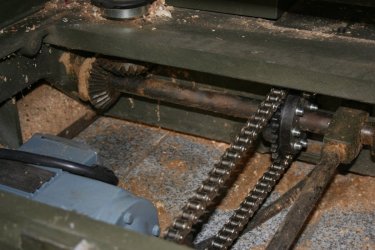

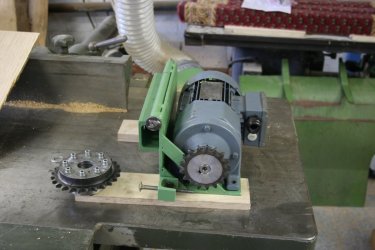

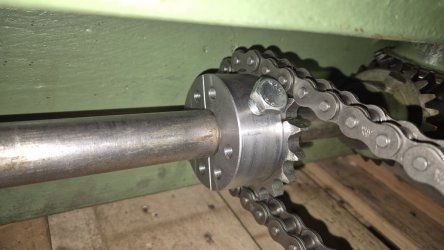

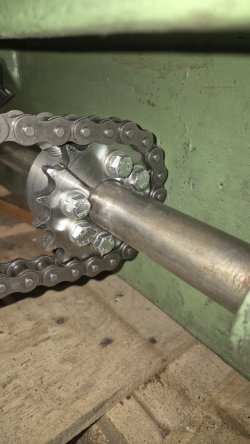

Der Rest des Materials lag hier so herum, da musste ich nicht extra noch etwas einkaufen. Senkschrauben am Kettenrad wären schöner gewesen, aber mir soll es so reichen.

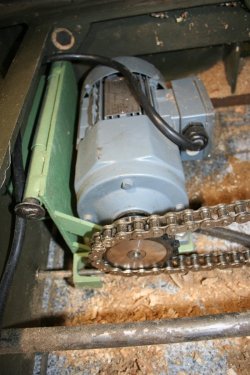

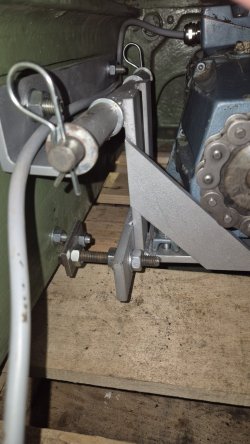

Die senkrechte Seite der Motorlade musste ich noch von außen mit einer Gewindeschraube mit dem Maschinengehäuse verbinden, weil der Motor sich sonst an der Kette "hocharbeiten" will. Auf den Fotos ist das schwer zu erkennen.

Grüße!



[beppob]

Grüß Dich Wostock,

ein Motor ohne Getriebe mit 66 U/min
und am Motor das Kleinere Rad und dann an der Welle mehr Umdrehungen

Steh ich auf dem Schlauch, oder hast du da einen Fehler



[wostok]

Mist, du zweifelst natürlich zu Recht! Ich habe doch glatt aus Versehen das Übersetzungsverhältnis vertauscht.
Ein Stück Kette habe ich noch über, sodass ich noch ein größeres Kettenrad auf den Motor bringen könnte, um die Drehzahl zu erhöhen. Ein bisschen hatte ich mich gewundert, als du meintest, dein Tisch bewege sich schon fast zu schnell. Allerdings habe ich da meine Rechnung nicht hinterfragt. Meiner könnte schon noch ein paar Umdrehungen mehr vertragen, aber besser als selber kurbeln ist es auf jeden Fall schon mal.



[JOJOHolzbearbeitung]

Hallo zusammen,
Können man die Bilder noch mal hier rein stellen oder mir per Email schicken, möchte das auch nachrüsten.
Danke im voraus.



[wostok]

Hallo,
hier meine Bilder von damals.
Viel Erfolg.



[JOJOHolzbearbeitung]

Vielen Dank für die Bilder.
Wie viel Umdrehungen macht der Motor und wie viel KW hat der?



[JOJOHolzbearbeitung]

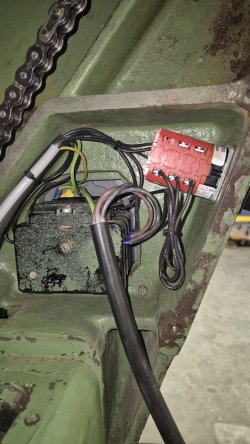

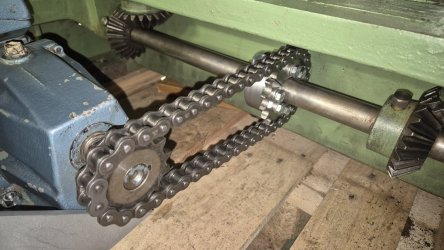

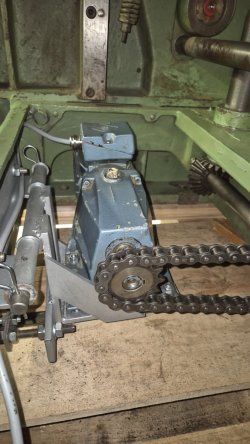

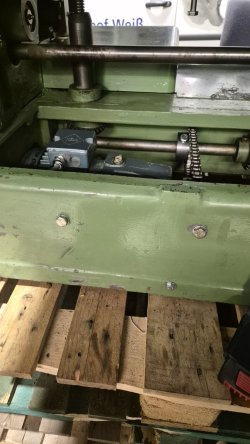

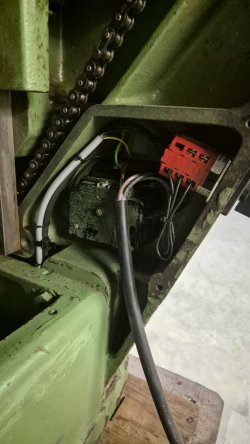

Meine elektronische Tischverstellung



[Lorenzo]

Geil! Jetzt noch ne digitale Höhenanzeige dazu..



[kberg10]

Also die Teilung der Nabe und des Ritzels find ich super gemacht!
Die Nabe könnte man sogar auf Klemmung konstruieren, echt genial.
Nur daß du einen Motor gefunden hast mit 65 U/min ohne Getriebeüersetzung ist fast nicht zu glauben, aber anscheinend lernt man ja nie aus.
Lösung mit Getriebe würde das Ganze verkomplizieren, da das dann mit der Feineinstellung per Handrad nicht ohne auszukuppeln umzusetzen wäre.
Meine Hochachtung, Wostok



[Jungemehnar]

Der Motor auf den Bildern hat aber doch ziemlich sicher ein Getriebe



[JOJOHolzbearbeitung]

Ja, der Motor hat ein Getriebe kann man aber locker mit der Hand drehen. Motor hat 130 u/min und hab geschat das ich ca auf 95 u/min an der Welle kommen.



[JOJOHolzbearbeitung]

Finde die Anzeige fast noch besser als einen digitale. Ist nicht so viel dran was kaputt gehen kann und Batterien brauch die auch net



[Lorenzo]

Überzeugt! So ne schöne große Uhr, da hätte ich gar nicht über Digital nachgedacht.



[kberg10]

Beim Getriebe hätte ich befürchtet das es sich schwer bis gar nicht von Hand drehen lässt. Wieder was gelernt.
Die Uhr oder Anzeige ist echt super, gefällt absolut.



[wostok]

Gut umgesetzt!
Das Lob von @kberg10 gebe ich gleich an @beppob weiter, ich habe seine Version nachgebaut.
kw und U/min standen vorne im Thread, hast du anscheinend gefunden.
Ein bisschen Fett können Kette und Ritzel noch vertragen.

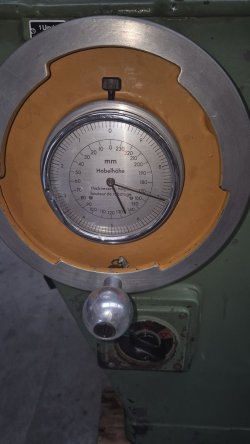

Die Messuhr habe ich auch und finde sie super. Mein Griff ist steckbar und kann versenkt werden. Gegen den ausgezogenen läuft man in der Regel nur ein Mal, den Schmerz merkt man sich.



[JOJOHolzbearbeitung]

Wie muss ich mir des "skeckbar" vorstellen?



[JOJOHolzbearbeitung]

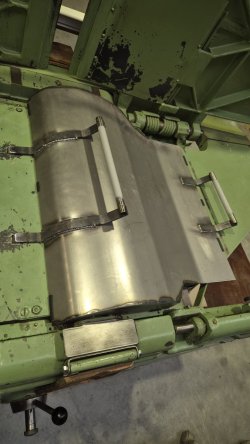

Haube musste ich auch noch selbst bauen.



[wostok]

Wie muss ich mir des "skeckbar" vorstellen?

Steckbar?
Rundstahl in Loch, arretiert durch eine federgelagerte Kugel, welche in eine Rille greift.
