Hallo in die Runde,

ich habe von meinem Vater eine Kreissäge geerbt.
Siehe Fotos.
Jetzt frage ich mich, wie ich das Sägeblatt wechseln kann.
Muss ich den ganzen Kasten unten aufschrauben?
Vielleicht hat jemand ja Ahnung von dem alten Schätzchen.

Das Baujahr stammt schätzungsweise aus den 80ern.

Vielen Dank für eure Hilfe!!!


Anhänge

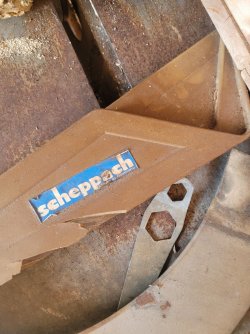

  • 20240502_180241.JPG
    247,2 KB · Aufrufe: 213
  • 20240502_181224.JPG
    271,6 KB · Aufrufe: 217
  • 20240502_181229.JPG
    165 KB · Aufrufe: 212

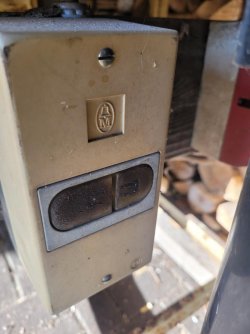

  • 20240502_181234.JPG
    116,3 KB · Aufrufe: 194
  • 20240502_181240.JPG
    163,9 KB · Aufrufe: 196
Zuletzt bearbeitet:

esel

ww-ahorn
Registriert
22. November 2011
Beiträge
132
Ort
Pforzheim
Ist halt eher ne gröbere Baustellen/Brennholzsäge. Was hast denn damit vor?


Martin45

ww-robinie
Registriert
10. März 2013
Beiträge
4.208
Ja, 80er dürfte grob hinkommen. Die gab es aber ewig. Auch in den 90ern noch. Vielleicht sogar noch länger?

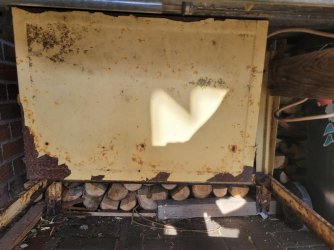

Der Kasten (Blech) auf dem letzten Bild (bzw. Wenn du vor der Säge stehst linke Seite) hat unten ein Scharnier, sprich kann nach unten geklappt werden. Oben seitlich waren wenn ich es recht erinnere rechts/links so Blechhebel an denen man anpacken konnte bzw. die das Blech in der geschlossenen Position halten.

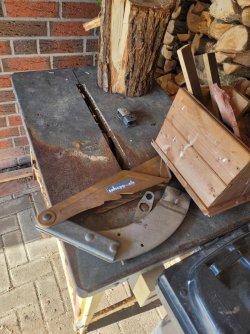

Der Sägeblattschlüssel liegt bei dir auf dem Tisch (Bild 2). Ob es eine Spindelarretierung gibt, weiss ich nimmer. Da gibt es aber auch so Möglichkeiten.


happyc

ww-esche
Registriert
2. Dezember 2022
Beiträge
552
Ort
Einen a.d. Waffel
Ich hatte die auch mal. Gibt soweit ich weiß keine Spindelarretierung, muss man mit einem Maul-/ Ringschlüssel (oder Innensechskant? was eben passt..) gegenhalten. Die Mutter hat Linksgewinde, geht also im Uhrzeigersinn auf!

Zuletzt bearbeitet:

TobiBS

ww-robinie
Registriert
13. Januar 2021
Beiträge
1.342
Ort
Stuttgart
Der Spaltkeil ist doch vorhanden. Der ist an der Abdeckhaube montiert (sieht man auf dem 2ten Foto).
Ersetze entfernt mit ausgebaut. Vom daneben legen erfüllt der seine Funktion auch nicht, wenn er an der Abdeckhaube hängt. Die Haube ist übrigens das nächste gute Safety-Feature was gerne mal abgebaut wird.


Christian2508

ww-pappel
Registriert
7. Mai 2024
Beiträge
10
Ort
Emden
Habe inzwischen angefangen die Säge zu schleifen und neu zu lackieren.

Neue Kabel und den Wandstecker habe ich bestellt.

Wo bekomme ich den Ein bzw Ausschalter her?
Kann mir da evtl jemand weiterhelfen?

Danke!


Anhänge

  • FB_IMG_1715366931380.jpg
    90,7 KB · Aufrufe: 32

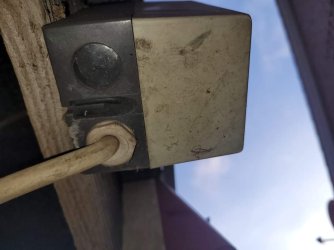

  • FB_IMG_1715366934632.jpg
    44,9 KB · Aufrufe: 39

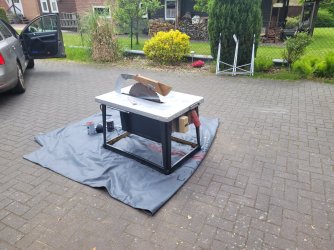

  • 20240510_143156.jpg
    318,1 KB · Aufrufe: 41

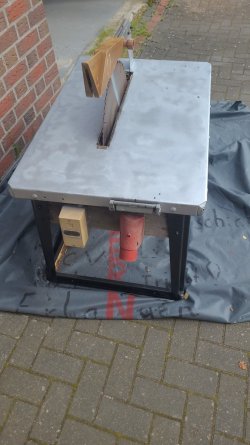

  • IMG-20240510-WA0028.jpeg
    147,1 KB · Aufrufe: 41

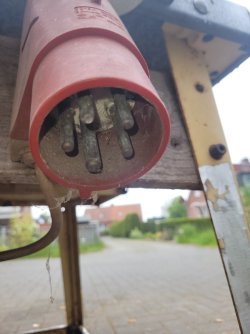

  • 20240510_125956.jpg
    105,7 KB · Aufrufe: 37

Christian2508

ww-pappel
Registriert
7. Mai 2024
Beiträge
10
Ort
Emden
Puh. Ich weiß nicht, ob sie soft Anlauf kann? Absaugung ist da ja auch nicht vorhanden...

Gerne eine Empfehlung für einen neuen Schalter...

Die Säge läuft mit Starkstrom 400v.
Weiß nicht, ob das für den Schalter relevant ist.


Johannes

ww-robinie
Registriert
14. September 2011
Beiträge
5.694
Alter
66
Ort
Darmstadt/Dieburg
Hallo,

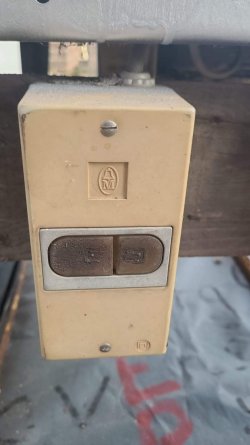

der alte Schalter ist ein Motorschutzschalter. Das macht schon Sinn. Wichtig wäre zu wissen welche Leistung der Motor hat.

Es grüßt Johannes


Christian2508

ww-pappel
Registriert
7. Mai 2024
Beiträge
10
Ort
Emden
Gerade geschaut. Da ist leider kein Typenschild mehr.

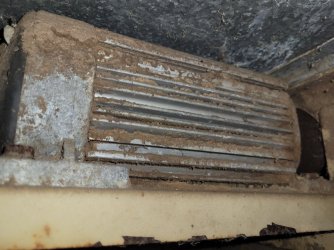

Auf dem Motor steht vorne nur F211


Anhänge

  • 20240510_221808.jpg
    200,8 KB · Aufrufe: 15

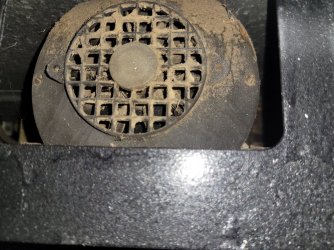

  • 20240510_221753.jpg
    296 KB · Aufrufe: 15

Kerstenk

ww-robinie
Registriert
27. Februar 2022
Beiträge
1.704
Ort
Greifenstein
Habe inzwischen angefangen die Säge zu schleifen und neu zu lackieren.
Wenn ich die Bilder der fertig gemachten Säge so ansehe und hier geht es nicht darum wie usw., sondern nur um den Typ Säge, dann sehe ich da eine reine Brennholzsäge.
Warum ist das so, der Spaltkeil und die fehlende Höhenverstellung in Verbindung mit dem sehr großen Sägeblatt. Der Spaltkeil kann seiner Funktion so nicht nachkommen, braucht es bei einer Brennholzsäge auch gar nicht, denn die wird zum Quersägen genutzt und da hat er bei keiner Säge die Funktion zu verhindern das Material klemmt, das passiert beim Querschnitt nicht. Er kann auch gar nicht auf den geforderten Abstand zum Sägeblatt eingestellt werden.
Dann kann das Sägeblatt nicht abgesenkt werden, so schneidet man keine Bretter längs auf, nicht mit einem Blatt, was so weit nach oben herausschaut. Der "Spaltkeil" hat nur die Funktion die kleine Schutzhaube zu halten, mehr nicht und ist somit auch keiner.

Das ist eine reine Brennholzsäge zum Querschneiden.

Die Säge stammt aus einer Zeit, in der man so noch Brennholz geschnitten hat, die Gefahr das sich zwischen dem Haubenhalter, ich nenne es extra nicht Spaltkeil, und Blatt sich ein Stück Holz verkeilt und dann in Richtung Bediener schleudert, ist recht groß und sollte unbedingt mit einer Haube vermieden werden.

Eine Säge zum Zuschnitt von Brettern ist das auf keinen Fall, erst recht nicht für Anfänger :emoji_slight_smile:

Ich bin seit über 40 Jahren im Schreinerberuf, aber vor so einer Säge habe ich zu viel Respekt, weil ich weiß, was damit alles so passieren kann.


Johannes

ww-robinie
Registriert
14. September 2011
Beiträge
5.694
Alter
66
Ort
Darmstadt/Dieburg
Hallo,
da muss ich widersprechen, diese Sägen wurden zwar viel zum Brennholz sägen genutzt, sind aber eigentlich Baukreissägen. Damit werden Kanthölzer abgelängt, aber auch Schaltafeln zugeschnitten.

Es grüßt Johannes
