Anlaufautomatik Ziehl STW1 Steuerung defekt / Teile tauschen

[uli2003]

Der das Relais schaltende Transistor traegt eine Bezeichnung, bei SMD codiert und bei Durchsteckmontage meist Klartext. Mit dem entsprechenden Datenblatt dieses Bauteiles laesst sich die max. Schaltlast des Transistors ermitteln....

Klar, die Bezeichnung reicht. Kühlung, Schaltungslayout, Ansteuerung der Treibers (Basisstrom-Sättigung?) ist alles unwichtig.

Wäre auch nicht die erste Freilaufdiode, die wegen knapper Dimensionierung die Haxen hochreißt und den Treiber mitnimmt.



[netsupervisor]

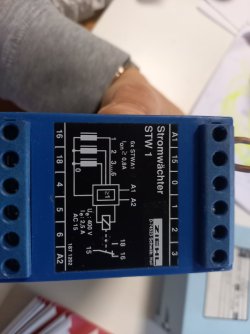

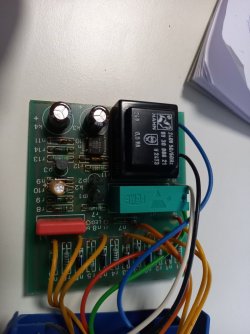

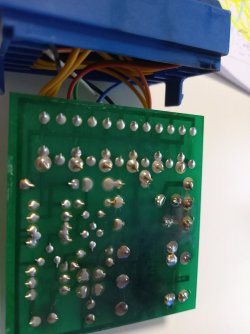

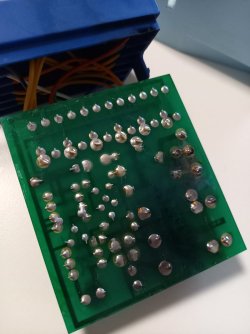

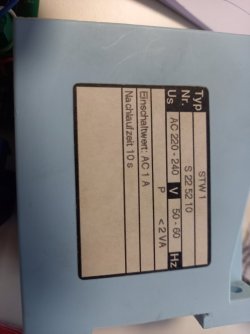

Anbei die Bilder. Man sieht Verbrennungen auf Klemme 18 und 15 am Platinenlötpunkt. Entweder ich hab was falsch verdrahtet oder das war schon so. Im Gehäuse sind Schmauchspuren. Es gibt keine Gerüche von verschmorten Kunststoff, die Kabelisolierungen am Lötpunkt der zuführenden Leiter sind auch völlig intakt und weißen keine Hitzespuren auf!



[uli2003]

Schaltkontakte am Relais nachlöten, die flexiblen Anschlüsse ebenso. Die sehen auch nicht sonderlich gut verzinnt aus, und wenn dann noch ein brummendes Schütz nebenan sitzt, kann sich die Lötverbindung schon mal lösen.

Das Relais wird nicht defekt sein. (Und wenn - Finder 40.31.9.024.0000)

​



[netsupervisor]

Also das Relais direkt geprüft passt, im Ruhezustand gibt es am Wechsler auf einer Seite Durchgang.
Was keine Verbindung hat ist vom Lotpunkt Klemme 15 auf Lötpunkt Eingang Relais. Das ist auch der stärkste verkokte Lötpunkt, irgendwas ist da im Leiterweg auf der Platine hinüber gegangen. Wenn ich den entlang kratze bekomm ich null Durchgang. Ich werde ihn wohl brücken müssen.
