hat vieleicht jemand nen CAD file. (DWG o.DXF) für eine Festool OF1010 Oberfräsenbefestigung an einen Frästisch ??

wäre wirklich super danke schonmal im vorraus ....



[Festool24]

keiner eine Idee ?

Mir würde auch eine Zeichnung anderen Formates reichen... Ich könnte diese in Dwg oder DXF umwandeln.

hat denn keiner sowas in seinen Halbleiterarchiven ?



[MartinK500]

Hallo, hast du eventuell eine CAD Datei bekommen und könntest sie mit mir teilen?



[husky 928]

Dein Ruf dürfte ins Leere gehen, der TE war das letzte Mal am 11. Dezember 2013 hier aktiv.



[tiepel]

Hi,
was brauchst Du denn? Welche Maße sind Dir wichtig?
Ich habe so ein Gerät und kann evtl. was ausmessen.
Gruß Reimund



[MartinK500]

Hallo Reimund, sorry aber ich hab deine Nachricht nicht mitbekommen und hab sie erst jetzt gelesen, da ich das Thema wieder angehe!
Ich möchte mir eine Fräsplatte anfertigen lassen, wo ich meine OF1010 REBQ drauf schrauben möchte.
Da die Firma eine DXF einlesen kann, wär das natürlich ein großer Vorteil ggü. raus messen und am Schluss eventuell einen Versatz feststellen.

Kannst du da etwa was passendes bereitstellen?



[tiepel]

Da die Firma eine DXF einlesen kann, wär das natürlich ein großer Vorteil ggü. raus messen und am Schluss eventuell einen Versatz feststellen.

Hi,
eine DXF aus irgendeinem Fundus kann ich Dir nicht liefern.
Ich könnte nur meine Maschine so gut es geht ausmessen und daraus eine DXF erstellen.
Messfehler gehen dann aber genauso ins Ergebnis ein...
Gruß Reimund



[MartinK500]

Dein Angebot wäre natürlich richtig klasse! Ich könnt mich zwar auch in Sketchup spielen, bin aber skeptisch ob ich das hinbekomme? Wo fängt man denn da an zu messen? Bzw. kann ich aus Sketchup überhaupt ein DXF generieren?



[tiepel]

Hi,
ich schaue mal, ob ich dieses Wochenende dazu komme.
Gruß Reimund



[tiepel]

Hi,

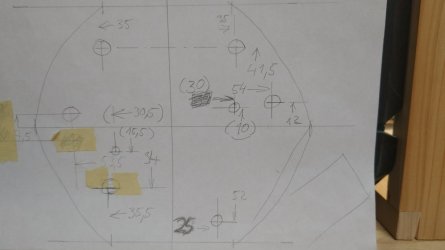

ich habe die Platte mal ausgemessen, siehe Anhang.
Da jetzt ne DXF zu erstellen, wäre einfach.
Jetzt müsste man z. B. durch Ausdrucke testen, ob das passt.
Dazu werde ich der nächsten Woche allerdings keine Zeit finden.
Martin,
das müsstest Du selbst in SketchUp erledigen. Nach den Maßen abzeichnen, maßstabsgerecht ausdrucken und dann die Laufsohle drauf legen und prüfen, ob es passt.
Gruß Reimund



[tiepel]

Ach so,
Ansicht ist von unten auf die Fräse.
Den Absaugstutzen habe ich angedeutet.
Die eingeklammerten Maße sind für die Befestigung der Kopierringe.
Die haben garantiert keine runden Maße. Für die Fräsplatte sind die aber auch nicht wichtig und können weggelassen werden.
Gruß Reimund



[tiepel]

Hi,
oder das z. B. kaufen:
Fräsplatte OF 1010
Gruß Reimund



[xv_treiber]

Wer diese Fräse hat, könnte doch einfach die Bodenplatte mit den wenigen Schrauben abschrauben und auf einen Flachbettscanner legen oder mit Stift auf Papier abmalen/abfahren. Da braucht man gar nicht messen. Und dem TE dann die Kopie/Zeichnung zukommen lassen. Oder verstehe ich da was falsch?



[dsdommi]

Wenn ich das richtig verstanden habe hat @MartinK500 schon eine solche Fräse, aber das ausmessen ist ihm zu unsicher.



[MartinK500]

Sorry für meine späten Antworten!
Irgendwie bekomme ich die Benachrichtigung nicht…

Aber ja korrekt
Ich möchte mir eine Platte CNC fräsen lassen und benötige dafür eine best möglich ausgemessene Zeichnung
