Durchmesser/Dicke für Multiplex Regalböden

[karazy]

Hallo zusammen,

da ich in den anderen Threads nicht fündig geworden bin, hoffe ich hier ein paar Tips zu bekommen.
Ich möchte ein Multiplex Bücherregal bauen.
250cm Hoch, 28cm Tief, 110cm Breit

Wie dick müssen die Bretter sein, damit diese nicht, bzw. nur minimal durchbiegen? 18mm sind laut Aussagen im Bekanntenkreis zu wenig. Um eine Nut zufräsen und ein Metal stück zur stabilisierung einbauen habe ich kein Werkzeug und das gefällt mir auch nicht. Ich kann die Breite auch um 10cm reduzieren, wenn das hinsichtlich durchbiegen einies bringt.

Als Verbinder dachte ich an Minifix oder gibt es noch andere Vorschläge?

Viele Grüße



[IngoS]

Hallo,

nimm 25mm, dann passt es auf jeden Fall.

Gruß

Ingo



[Georg L.]

Wie dick müssen die Bretter sein, damit diese nicht, bzw. nur minimal durchbiegen?

Durchbiegen werden die sich immier, egal wie dick. Hängt natürlich auch in hohem Maße von der Belastung ab, aber 110cm und dann ein 12 bändiger Brockhaus drauf , das sind schon einige kg. Natürlich je dicker je besser und wenn du die Breite um 10cm verringern kannst, mache es, denn das bringt auch noch einiges.
Bekommt das Regal eine Rückwand? Wenn Ja reicht es aus den Boden und den Deckel mit Minifix oder ähnlichen Verbindern zu fixieren, ev. noch einen Boden in der Mitte. Aber ganz wichtig, zusätzlich zu den Minifix für jeden Boden auf jeder Seite noch 2 8er oder 10er Holzdübel zur Stabilisierung vorsehen. Die restlichen Böden einfach auf Regalbodenträger legen.
Soll das Regal keine Rückwand erhalten würde ih alle Böden mit Minifix Verbindern fixieren. Und auch hier die Dübel ncht vergessen.



[karazy]

Danke für die Antworten.
25mm ist schon ziemlich wuchtig.
100cm Breit und 22mm dicke wäre vielleicht ein guter Kompromiss?

Das Regal bekommt keine Rückwand. Danke für den Hinweis bzgl. Befestigung der Böden.



[dascello]

25mm ist schon ziemlich wuchtig.
100cm Breit und 22mm dicke wäre vielleicht ein guter Kompromiss?

Nein, ist es gewiss nicht.
Im Gegenteil: Dünner wirkt fimschig.
Das Auge kriegt Angst, ob es wohl nicht zusammenkracht.


Gruß


Michael



[IngoS]

Hallo,

bei einem gewissen Regal mit Jungennamen wird ein 18mm Brett bei 80cm Spannweite verwendet (welches sich etwas durchbiegt). Bei 110cm Länge ist das Biegemoment mehr als doppelt so groß.

Gruß

Ingo



[karazy]

Hi Ingo,

da kann ich nicht ganz folgen. Laut https://de.wikipedia.org/wiki/Biegemoment verhält sich das Biegemoment linear.


Jemand einen Tipp wo ich 25mm Multiplex, weiß beschichtet HPL herbekomme?


VG,
Frederik



[elmgi]

Frage einmal bei Holz Becker in Pfungstadt nach.



[Zahltag]

da kann ich nicht ganz folgen. Laut https://de.wikipedia.org/wiki/Biegemoment verhält sich das Biegemoment linear.

das ist richtig. das biegemoment verläuft linear. doppelter hebelarm bei gleicher kraft= doppeltes moment.

was willst du denn jetzt in das regal legen ? dicke bücher oder paar blu ray filme oder gar goldbarren? davon hängts halt ab, ob 18 21 25 30 oder sonstwas irgendwie reichen könnte.



[IngoS]

das ist richtig. das biegemoment verläuft linear.

Hallo,

ja, wenn man auf das lange Brett genau so wenig Bücher stellt, wie auf das kurze und wenn das längere Brett auch nicht mehr wiegt als das kurze.
Trotzdem hatte ich etwas hoch gegriffen.
Üblicher Weise hat man bei doppeltem Abstand und Streckenlast ein vierfaches Biegemoment.

Gruß

Ingo



[Gerd-CH]

Hallo,

bei einem gewissen Regal mit Jungennamen wird ein 18mm Brett bei 80cm Spannweite verwendet (welches sich etwas durchbiegt). Bei 110cm Länge ist das Biegemoment mehr als doppelt so groß.

Gruß

Ingo

Wir haben solch ein schwedisches Regal daheim stehen. Die Böden haben 19 mm und da biegt sich bei 80 cm und trotz ziemlich dicken Büchern gar nichts durch. Aber die Böden sind aus Dekorspan.



[IngoS]

Die Böden haben 19 mm und da biegt sich bei 80 cm und trotz ziemlich dicken Büchern gar nichts durch.

Hallo,

komisch, wir haben auch solche Regale und da hängen die Böden teilweise mehr als 3mm durch (gerade noch mal nachgemessen).
Der Fadeneröffner wollte ja möglichst geringe Durchbiegung.

Gruß

Ingo



[Gerd-CH]

Hallo,

komisch, wir haben auch solche Regale und da hängen die Böden teilweise mehr als 3mm durch (gerade noch mal nachgemessen).
Der Fadeneröffner wollte ja möglichst geringe Durchbiegung.

Gruß

Ingo

Vielleicht hat IKEA die Qualität mal geändert. Unser Billy hier hat gut seine 14 Jahre auf dem Buckel.



[IngoS]

Vielleicht hat IKEA die Qualität mal geändert. Unser Billy hier hat gut seine 14 Jahre auf dem Buckel.

Unseres auch.

Gruß

Ingo



[Dietrich]

Hallo,

Bücher werden gewichtsmäßig oft unterschätzt.
In den 90igern bat mich ein Freund seinen Matellgestell-Raumteiler-Bücherständer statt mit den 19mm durchhängenden Spanplatten mit Kunststoff-Nußbaumfurnier mit etwas stabilerem gerne Birke MPX auszustatten.
Wir haben uns für 24mm starkes MPX entschieden, jeweils 100 cm lang, rechts und links jeweils 1cm Auflage.
Das stand nach der Umrüstung sehr gut, zeigte aber nach ein paar Wochen auch leichte Durchbiegung, wenn auch weniger als die 19er Spanplatte, heute würde ich 30mm nehmen und eine kleine Leiste hochkant mittig einleimen.

Gruß Dietrich



[IngoS]

Wir haben uns für 24mm starkes MPX entschieden, jeweils 100 cm lang, rechts und links jeweils 1cm Auflage.

Hallo,

ich glaube ja, dass die MPX Böden stärker kriechen, als Massivholz.

Gruß

Ingo



[karazy]

Nabend,

also es sollen primär Bücher rein. Teilweise auch große Kochbücher und einige schwere Fachbücher.



[Georg L.]

Ich habe noch keinen Regalboden aus Spanplatte (18 oder 21mm) gesehen, der sich bei mehr als 60cm Spannweite bei entsprechender Belastung nicht durchgebogen hat. Und zwar egal ob es sich dabei um ein IKEA-Regal eine Sie Matic Küche ein selbstgebautes Regal oder sonst etwas gehandelt hat.
Und bei 1m Spannweite und ordentlich Bücher drauf wird sich auch eine 25mm MPX Platte durchbiegen. Dass sich ein BILLY-Regal nicht duchbiegt, darf getrost ins Reich der Märchen verwiesen werden. Bei meinem Bruder in der Studentenbude hingen die nach einigen Jahren um über einen cm durch und allzu schwere Bücher lagen nicht drauf.



[Hias_BY]

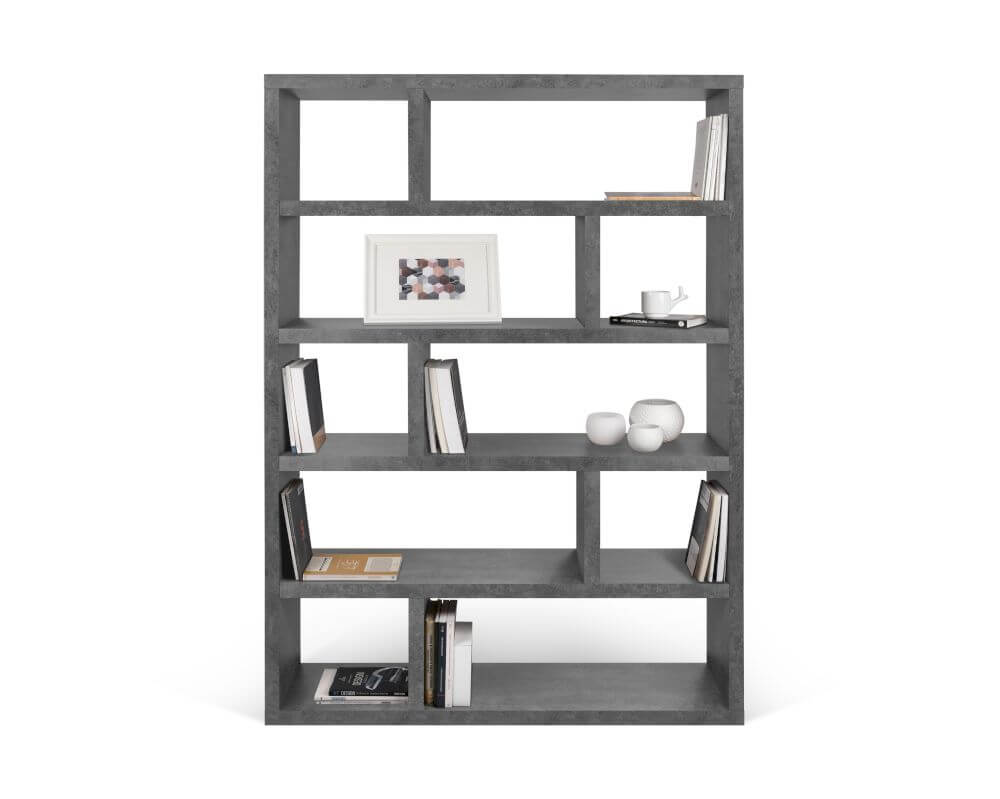

Man könnte dem Regal auch Mittelwände verpassen. Dann wäre die Belastung der Böden nicht so groß. Falls das vom Design gefällt....

Könnte dann so aussehen:



[magmog]

Guuden,

den Durchmesser der Regalböden bestimme ich nach der gewünschten Rollfähigkeit!



[karazy]

Man könnte dem Regal auch Mittelwände verpassen.

das ist auch eine Option.



[Hias_BY]

das ist auch eine Option.

Finde ich optisch sogar ansprechender als ein "einfaches" Regal



[karazy]

Und von der Lastverteilung haut das hin, wenn die asymmetrisch versetzt sind?



[IngoS]

Und von der Lastverteilung haut das hin, wenn die asymmetrisch versetzt sind?

Hallo,

ist statisch ungünstig, aber besser als nichts.

Gruß

Ingo



[karazy]

So ich glaube ich mache einfach 80cm + 24mm MPX. Ohne weitere Sonderkonstruktionen.

Damit das Ganze auch ordentlich passt, dachte ich an eine Bohrschablone:
http://www.lignoshop.de/verarbeitun...?listtype=search&searchparam=h%E4fele%20bohjr
http://www.lignoshop.de/red-jig-erg...?listtype=search&searchparam=h%E4fele%20bohjr

Gibt es dazu ggf. günstigere Alternativen?
