Elektrische Höhenverstellung für den Hobel (Hammer A3 31)

[mgiaco]

Mega, das werde ich mir nachbauen müssen für die Stomana FS41. Gibt es hier schon neuigkeiten bezüglich V2 oder V3? Teils Du deine CAD Modelle auch?

Und teilst Du vielleicht ein paar Fotos?

Vielen Dank
sg
mathias



[DerHolzKlaus]

ja, projekt ist mit V3 abgeschlossen, es hat sich aber nimma viel geändert (außer, dass ich jetzt ned quer durch den ganzen hobel die kabel legen muss, weil der controller mit dem display über WLAN redet. meiner meinung nach funktioniert es jetzt fehlerfrei und ich wüsste nimma, was ma jetzt noch unbedingt anpassn müsste

CAD für was genau? Ich hab CAD für die Platine, ich hab CAD für die gehäuse und die halterung fürn motor am hobeltisch
lg!



[esel]

ja, projekt ist mit V3 abgeschlossen, es hat sich aber nimma viel geändert (außer, dass ich jetzt ned quer durch den ganzen hobel die kabel legen muss, weil der controller mit dem display über WLAN redet. meiner meinung nach funktioniert es jetzt fehlerfrei und ich wüsste nimma, was ma jetzt noch unbedingt anpassn müsste

CAD für was genau? Ich hab CAD für die Platine, ich hab CAD für die gehäuse und die halterung fürn motor am hobeltisch
lg!

Würd mich da fürs CAD der Platine melden! Das Teil sieht super aus



[DerHolzKlaus]

Sorry war im Urlaub! Mach ich morgen, schick mir ne PM falls ich vergess danke!



[DerHolzKlaus]

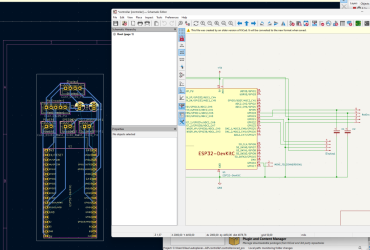

Gute nachrichten! es ist ja eh schon (fast) alles da!

https://github.com/semteXKG/autoplaner-controller/tree/main/CAD/controller
https://github.com/semteXKG/autoplaner-driver/tree/main/CAD/autoplaner-driver

das einzige was fehlt ist die mini - platine welche die stepper steuert: das is aber recht trivial: Die Motorsteuerung braucht 5V zum schalten, das verputzt aber der ESP32 nicht. Also wird mit PNP Transistoren der jeweilige ground vom steuer signal (also ENabled, STEP und DIR) zwischn masse und "dangling open" hin und hergeschaltn. am signal liegt immer 5V an.

falls es (kleinere) rückfragen gibt kann ich gern helfen für volle projekte hab ich aktuell leider keine zeit
