ELU Handhobel Mff81

[Unregistriert]

Hallo an alle,

ich hoffe mir kann da jemand von euch helfen. Bei meinem Handhobel von ELU Typ Mff81, müsste die Hobelwelle ausgebaut werden, damit ich das defekte Kugellager gegen ein neues ersetzen kann.
Nun zu meiner Frage, Wie wird denn die hobelwelle ausgebaut? Brauche ich da Spezialwerkzeug?

Danke für eure Antworten



[mwanders]

Hallo,
Bist Du damit weitergekommen? Ich steh grade vermutlich vor dem gleichen Problem.
Die Hobelwelle sitzt fest, denke die müsste sich doch per Hand drehen lassen?!
VG



[carsten]

Hallo

der ursprüngliche Beitrag ist von 2012 und von einem nicht registrierten User ( das ging DAMALS noch).
Vermutlich wirst du von dem user keine Antwort bekommen.
Wenn da noch ELU drauf steht ist der fast 30 Jahre alt.
Zu der Zeit hat man noch Werkzeug gebaut was reparabel war.
Foto KÖNNTE helfen.



[mwanders]

Hi Carsten,
Danke für den Hinweis.
Ich habe gestern mit dem ELU MFF 81 Type 2 Holzdielen bearbeitet. Dabei ist plötzlich die Hobelmesserwelle stehen geblieben.

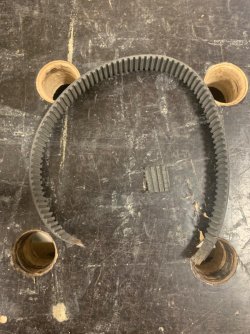

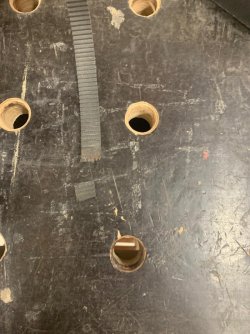

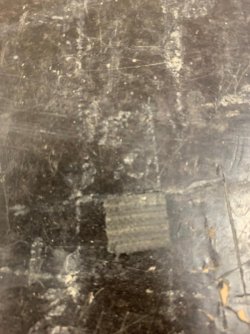

Im ersten Moment dachte ich es liegt am Keilriemen. Von dem hatte sich ein Stück gelöst und er ist an der Stelle gerissen.
Als ich dann jedoch versucht habe die Hobelwelle von Hand zu drehen (denke das sollte gehen?!) habe ich bemerkt dass diese festsitzt. Daher vermute ich nun in der festsitzenden Hobelwelle das Problem wodurch dann der Riemen gerissen ist.
Gibt es da ne Möglichkeit zu reparieren?!

DANKE.



[brubu]

Hallo
Schau zuerst ob der Lagersitz im Kunststoffgehäuse noch gut ist. Falls das Lager heiss gelaufen ist oder blockiert hat ist der Sitz ausgelutscht.
Falls alles gut ist einen neuen Riemen bestellen, ev. Dewalt anfragen wo Riemen erhältlich sind und im Lagerhandel passende Lager bestellen.
Die Zahnriemenscheibe auf der Hobelwelle muss abgezogen werden um ans Lager zu kommen.
Viel Erfolg und Gruss
brubu



[mwanders]

Hallo Brubu, DANKE für Deine Hilfe.

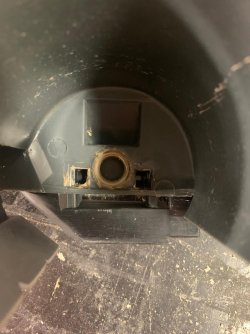

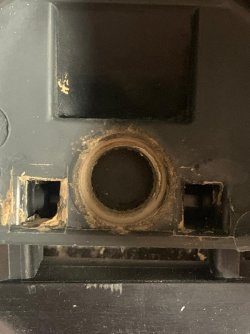

Lagersitz find ich OK - bisschen Druckluft zum reinigen, dann sollte das wieder passen - sieht nicht verschmogelt aus.
Riemen hab ich bei wmv-dresden gefunden und bestellt. Da würde ich auch die Lager bestellen.
Ich denke laut Zeichnung sollten das die Lager Nr. 36 & 39 sein?!
Würdet Ihr dann auch direkt die anderen Lager am Antrieb / Motor tauschen? Lager Nr. 26 & 30?!

Wie ziehe ich die Zahnriemenscheibe ab? Wird dafür Spezialwerkzeug benötigt?
DANKE Nochmal...



[brubu]

Vorsicht

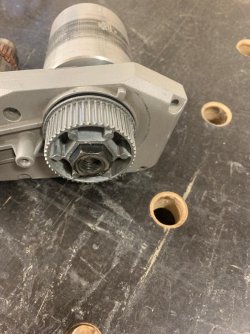

Laut alter Anleitung von ELU Switzerland vom Dez. 1984 hat die Riemenscheibe an der Hobelwelle wohl ein Gewinde. Auf den Zeichnungen sind am Wellenstummel Rillen zu sehen, daher ist es wohl ein Gewinde. Im Text steht dazu nichts. In der Scheibe sind 2 Löcher um mit einem Zapfenschlüssel die Scheibe vorsichtig zu lösen. 2 Stiften oder Bohrer einstecken sollte auch funktionieren. Lösen würde ich in Drehrichtung der Hobelwelle versuchen.
Lagernummern sind die selben die du hast.
In anderer Anleitung von ELU Deutschland und CH Stand Mai 1981 sind die Lager folgend bezeichnet:
Hobelwelle 1 Kugellager 6222 2Z LDS 18
1 Nadellager 10X14X10
Motor 1 Kugellager 6001 ZZ LDS 18
1 Kugellager 608 2Z LDS 18
Hoffe es hilft
Gruss brubu



[brubu]

Lösen würde ich in Drehrichtung der Hobelwelle versuchen.

Stopp, falsch
Die Scheibe muss die Hobelwelle antreiben, folglich zieht sie in Drehrichtung der Welle an.
Lösen muss man die Riemenscheibe entgegen der Drehrichtung der Hobelwelle.
Gruss brubu



[mwanders]

DANKE!

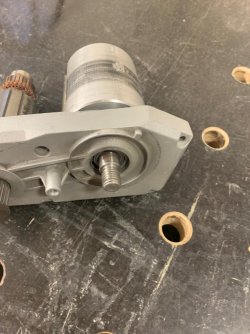

Das hat geklappt... Nun bekomme ich allerdings die Hobelwelle nicht runter, nur so kommt man an das Lager...

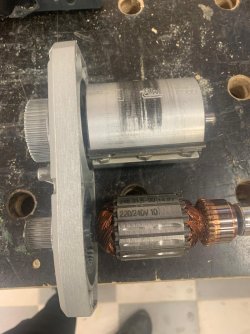

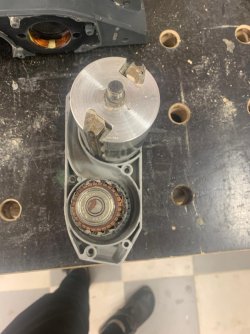

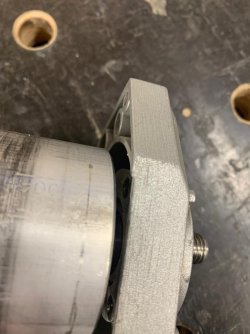

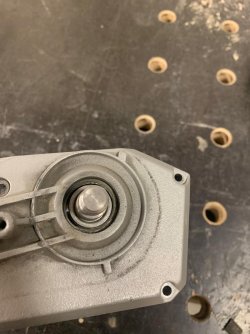

Ich habe jetzt also die Riemenscheibe abgedreht, und die Hobelwelle (Nr.38) muss vom "Gehäuse" abgezogen werden (Nr. 31) um an das Lager zu kommen (Nr. 37 Lagerbefestigung?) & (Nr. 36 Lager)...
Bringt hier vorsichtiger Nachdruck mit Gummi- / Holzhammer auf die Hobelwelle etwas?!



[mwanders]

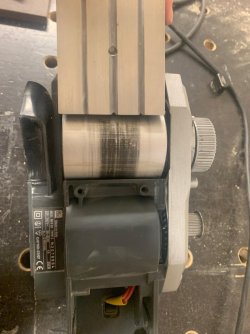

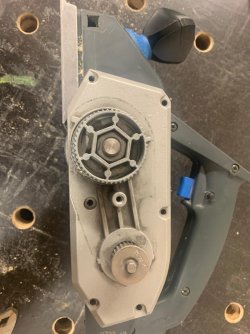

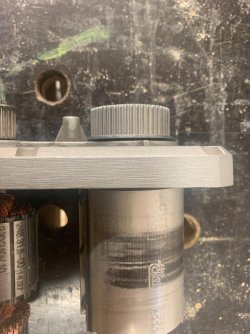

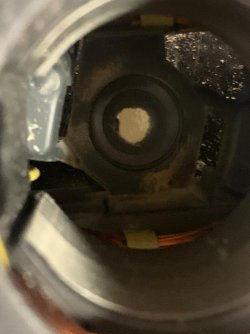

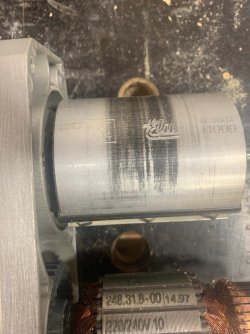

hier noch die Fotos Brubu



[brubu]

2 Klötze/Plattenstreifen unter das Gehäuse beidseits des Rotors und dann auf den Wellenstumpf drücken. Wenn schlagen nur ganz sachte sonst könnte das Gehäuse brechen. Ideal wäre eine Dornpresse. Du kannst das ganze auch so auf dem Tisch auflegen und mit einer Zwinge versuchen
auf den Wellenstumpf zu drücken. Etwas Kriechöl schadet auch nicht.
Gruss brubu



[mwanders]

Hi brubu!
Das hat auch wieder geklappt! Du bist eine RIESEN HILFE für mich!!!
jetzt hab ich alles auseinander, nun mal schauen wie es weiter geht wenn das Lager da ist!
muss ich beim Einbau des Lagers etwas beachten? wird ds eingepresst oder mit etwas kriechöl reingeruckelt? welche Teile kann ich mit was schmieren wenn ich schon mal so weit bin?
Herzlichen DANKE!!!

VG MARCO



[wasmachen]

Ned über die Kugeln pressen. Und Abfahrt...
