Eratzpanel für LED Lampe

[ChristophW]

Da hier ja die erstaunlichsten Wissensträger unterwegs sind und immer mal wieder kreative Ideen zusammen kommen, hier einmal eine untypische Ersatzteilsuche...

Der 'Patient' ist eine LED Leuchte mit Holzrand (von daher passt es auch wieder), die leider nach einigen Jahren nun Ausgefallen ist, bzw. flackert.

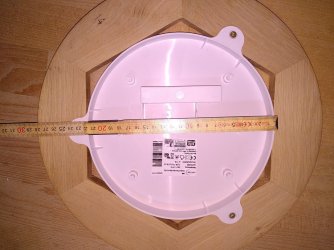

Am liebsten wäre mir einfach ein komplettes Ersatzpanel, allerdings würde ich solche Laschen benötigen um das am Ring (der auch das Lampenglas hält) festzuschrauben.



[werists]

Der 'Patient' ist eine LED Leuchte mit Holzrand (von daher passt es auch wieder), die leider nach einigen Jahren nun Ausgefallen ist, bzw. flackert.

In den LED-Leuchten ist ein Netzteil integriert und dieses scheint defekt zu sein. Wenn die Leuchte zerstörungsfrei zu öffnen ist, kann man das Teil evtl. reparieren. (Elektroniker in der Familie, Bekanntschaft oder Repair-Cafe)



[wirdelprumpft]

evtl. mal beim Hersteller der auf dem Typenschild steht nachfragen - zwecks Leuchtmittel oder gleich ne neue
https://www.leuchtenservice-melitec.de/LED-Holz-Deckenleuchte-D96/8250-01-17-ec
B-Ware
https://www.leuchtenservice-melitec.de/LED-Holz-Deckenleuchte-D96-B-Ware/8250-01-17-ec-B



[Hondo6566]

I.d.R. ist das Netzteil defekt. Eigentlich zu 99%. Diese Panels bestehen eigentlich nur aus einem LED-Streifen, Stück Kabel und Netzteil.
Hab auch schon einige bei mir die ausgefallen sind bzw. zu Blinken angefangen haben ausgetauscht.



[ChristophW]

Ja das ganze ist demontierbar, Lötkolben wäre auch vorhanden, nur offensichtlich defekt sieht nix davon aus...



[ChristophW]

evtl. mal beim Hersteller der auf dem Typenschild steht nachfragen

Ja ich werde da morgen mal anrufen, laut Ersatzteilkatalog gibt es für die Lampe aber nichts, und das Handbuch sagt natürlich das übliche "LED Leuchtmittel nicht wechselbar", wobei das natürlich Humbug ist, das sind drei Holzschrauben (Kreuzschlitz) zu lösen und fertig ist die Sache. Die B-Ware Geschichte wäre natürlich etwas um schnell und kostengünstig Ersatz zu haben, trotzdem muss ich dann eine Komplette Lampe inkl. Lampenglas wegwerfen

Ich dachte mir halt das es das eventuell auch einzeln zu kaufen gibt, die werden vermutlich für ihre Lampe da keine Sonderanfertigung haben, die üblichen Suchbegriffe fördern aber natürlich unmengen an LED-Panels zu tage aber keine mit so Befestigungslaschen.



[wirdelprumpft]

https://www.leuchtenservice-melitec.de/navigation/a38f0844fde2451fbeb5fd5ba9974b61
das Foto des Vorschaltgeräts ist ungünstig bitte selbst suchen



[ChristophW]

https://www.leuchtenservice-melitec.de/navigation/a38f0844fde2451fbeb5fd5ba9974b61
das Foto des Vorschaltgeräts ist ungünstig bitte selbst suchen

Das einzige was ähnlich aussieht ist dieses: https://www.leuchtenservice-melitec.de/LED-Converter-Trafo-fuer-U20-U21/510-0017 das sit aber für einen anderen Lampentyp. Ich habe auch nochmal versucht ein Bild von oben zu machen da sieht man das dieses anders aussieht.



[wirdelprumpft]

würde das Bild mal an den Hersteller schicken - vielleicht hat er die Platine als Ersatzteil - wenn nicht Conrad oder Reichelt etc. Verkaufen bestimmt die Einzelkomponenten auf der Platine - aber da bin ich raus das ist ne Wissenschaft für sich bei Widerständen, Kondensatoren etc.
evtl. kann man mit Multimeter messen welches Teil da kaputt ist -



[ChristophW]

evtl. kann man mit Multimeter messen welches Teil da kaputt ist

Da das ganze an 230V hängt bin ich da etwas "schissig" geb ich ehrlich zu und gerade wenn man das Teil nicht auf Lager hat fressen einen die Versandkosten auf deshalb am liebsten ein fertiges Teil (auch für den Haussegen, wenn ich jetzt Wochenlang an einer Lampe rumdockere ... ), ich bin mal gespannt was der Hersteller sagt ...



[wirdelprumpft]

also beim Widerstand geht das ohne das die Lampe am Strom hängt schwierig ist nur die Farbcodierung auf den Dingern - beim Rest sollte man ohne Strom zumindest messen können ob noch was durch das Bauteil geht



[werists]

Da das ganze an 230V hängt bin ich da etwas "schissig" geb ich ehrlich zu u

Das ist auch gut so... Unter Spannung messen oder testen sollte man nur wenn man weiß was man tut. Deshalb der Hinweis auf ein Repair-Cafe

Ich würde zuerst die beiden Elkos mal messen (Kapazität u. ESR) oder auf Verdacht tauschen.
Messen unter Spannung dann nur hinter einem Trenntrafo.

Die Fotos sind nicht besonders gut aber ich glaube ein einfaches Kondensator-Netzteil zu erkennen.



[Hondo6566]

ganz rechts wo F1 steht, ist da vieleicht unter dem Schrumpfschlauch eine Sicherung? Die würde ich als erstes Prüfen.
