Top! Bei meiner ging es definitiv nicht, ich hatte sie drauf, aber der Blechring an der AF12 gab schon nach um einen Knick zu produzieren.
Felder AF 12 Absauganlage
- Ersteller Hoosier
- Erstellt am
-
- Schlagworte
- absauganlage
odul
ww-robinie
Das ist natürlich doof. Adapter kann man basteln, ist aber nervig.
Übrigens, ich habe den Original-Filtersack, Beschreibung siehe hier https://www.felder-group.com/de-de/...auggeraete-sc123749/ersatzfiltersack-sp123753
für die AF 12 nicht benutzt - falls Interesse besteht ich gebe das Teil gerne für ein paar Eur + Porto ab.
für die AF 12 nicht benutzt - falls Interesse besteht ich gebe das Teil gerne für ein paar Eur + Porto ab.
Heener
ww-robinie
- Registriert
- 19. September 2021
- Beiträge
- 2.545
- Alter
- 53
Hi,
Die gleiche Automatikverteilung (400) hatte ich bei meiner ASA jetzt freundlicherweise mitbekommen.
Funktioniert, allerdings muss man die Absaugung extra anschalten, aus geht sie mit dem Hobel.
Gibt es was Besseres als die Einschalter-Arretierlösung?
Mein Elektriker würde den Schaltkasten von der Maschine nehmen und mit verlängerten Kabel neben dem Hobel anbauen. Die Absauganlage soll zukünftig im Nebenraum laufen, aber dann muss ich den Schalter zum Start trotzdem immer betätigen.
Kann man den Wiederanlaufschutz abklemmen?
Hat jemand Bilder dazu, wenn es mal passt?
Danke....
Sire Toby
ww-robinie
Eigentlich sollte das Ding doch automatisch an- und ausgehen, wenn eine Maschine benutzt wird?
Werd das Ding doch wieder los und bau Dir in ner mini Unterverteilung selber was aus einem Schütz und einem Eltako AR 12dx
Schütz gebraucht 10€, Eltako 35€.
Oder lass es von Deinem Eli zusammen stecken.
Edit
k, nützt nix, wenn deine Absaugung einen Wiederanlaufschutz hat:-/
Dann ist Ludos Idee wahrscheinlich die einfachste. Sinnvoll erscheint mir dies bei einer Absaugung aber nicht.
Werd das Ding doch wieder los und bau Dir in ner mini Unterverteilung selber was aus einem Schütz und einem Eltako AR 12dx
Schütz gebraucht 10€, Eltako 35€.
Oder lass es von Deinem Eli zusammen stecken.
Edit
k, nützt nix, wenn deine Absaugung einen Wiederanlaufschutz hat:-/Dann ist Ludos Idee wahrscheinlich die einfachste. Sinnvoll erscheint mir dies bei einer Absaugung aber nicht.
Zuletzt bearbeitet:
odul
ww-robinie
Was meinst du damit? Den Einschalttaster mit einer Zwinge festklemmen? Das ist die minimal anvasivste Lösung und auch vollkommen ok. Natürlich geht auch überbrücken/abklemmen. Dann mach einen fetten Warnhinweis dran. Wer weiß, wer da außer dir mal dran fummelt.
odul
ww-robinie
Ich weiß nicht, wie deinige jetzige Absaugung geliefert wurde. Die AF12 von dir hatte ja nur einen einfachen Ein- und Ausschalter. Anscheinend sind die jetzt verboten und die haben alle diese Nullspannungsschalter. Zum automatischen Einschalten ist das natürlich für den Allerwertesten. Deswegen der Trick, den Einschalter festzuklemmen.
Das mit dem Zusammenbauen mit Eltako und Schütz:
Ich hatte den Eltako schon hier liegen, habs aber gelassen und einen fertigen Kasten von Klinger&Born mit Einschaltüberbrückung gekauft. Denn ich hätte noch einen Kasten gebraucht, Einbausteckdosen und -stecker und den Zusammenbau. Da erschien der Fertigkasten nicht mehr so teuer. Und die Einschaltüberbrückung hat sich als segenswert herausgestellt.
Etwas anders sieht es aus, wenn ein Verteilerkasten da ist, in dem noch Platz ist und bestehende 400V-Steckdosen genutzte werden können oder neue eh gesetzt werden.
Sire Toby
ww-robinie
Echt? Dann habe ich ja bei der AF 22 letztes Jahr noch Glück gehabt…
Ich glaube, als Hobbit würde ich das umgehend an jeder neuen Absaugung zurück bauen.
odul
ww-robinie
Der Anzahl Anfragen zu dem Thema hier zu urteilen...
Aber wissen tue ich es nicht. Ich vermute es nur.
Aber wissen tue ich es nicht. Ich vermute es nur.
Heener
ww-robinie
- Registriert
- 19. September 2021
- Beiträge
- 2.545
- Alter
- 53
Danke, da muss noch was passieren.
Ok
Heener
ww-robinie
- Registriert
- 19. September 2021
- Beiträge
- 2.545
- Alter
- 53
Aber das von Dir genannte Eltako geht nur bei Lichtstrom?Eigentlich sollte das Ding doch automatisch an- und ausgehen, wenn eine Maschine benutzt wird?
Werd das Ding doch wieder los und bau Dir in ner mini Unterverteilung selber was aus einem Schütz und einem Eltako AR 12dx
Schütz gebraucht 10€, Eltako 35€.
Oder lass es von Deinem Eli zusammen stecken.
Edit
Dann ist Ludos Idee wahrscheinlich die einfachste. Sinnvoll erscheint mir dies bei einer Absaugung aber nicht.
Mein Hobel und die Absauganlage sind 400V....
Aber, ich bin kein Elektriker. Meiner macht halt eher Insatallation, keine Maschinenumbauten. Wir schauen mal, in der Unterverteilung ist noch Platz für Relais.
odul
ww-robinie
Das macht nichts. Der Eltako wird in eine der drei Phasen eingeschleift.
Dass ich ein Kasten zum Zwischenstecken bevorzuge, habe ich ja schon verlauten lassen. Halt auch wegen der Überbrückung, wenn man die Absaugung ohne FKS laufen lassen will.
Wenn der Verteiler dicht bei sitzt und ihr da einbaut, würde ich dort auch einen Überbrückungsschalter vorsehen.
Dass ich ein Kasten zum Zwischenstecken bevorzuge, habe ich ja schon verlauten lassen. Halt auch wegen der Überbrückung, wenn man die Absaugung ohne FKS laufen lassen will.
Wenn der Verteiler dicht bei sitzt und ihr da einbaut, würde ich dort auch einen Überbrückungsschalter vorsehen.
jochen-steini
ww-robinie
Meine im September gekaufte AF 16 hat ebenfalls einen normalen Ein-/Ausschalter.
Nix Anlaufschutz. Und ich habe den gleichen 4-fach Verteiler von Klinger Born, nur mit sep. Schalter für die Absauge.
Nix Anlaufschutz. Und ich habe den gleichen 4-fach Verteiler von Klinger Born, nur mit sep. Schalter für die Absauge.
netsupervisor
Gäste

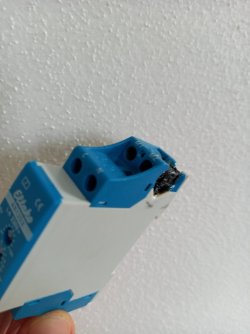

Bin ich weg von, mein AR12DX ist bei 4,5kW in Dauerlast an den Klemmungen verschmort, ein Glück das meine Nase das gerochen hat. Mag sein, dass die Klemmung evtl einen Tick zu fest war. Aber für mich kein Dauerbetrieb mehr denkbar.
Ich bin auf einen ZIEHL STW1K umgestiegen, der Messwandler liegt extern, da kann nichts mehr passieren.
Heener
ww-robinie
- Registriert
- 19. September 2021
- Beiträge
- 2.545
- Alter
- 53
oh, das wäre ja nicht so gut
odul
ww-robinie
Das ist natürlich auch gewagt. Aus dem Datenblatt:
1 Wechsler potenzialfrei 16 A/250 V AC. 230 V-LED-Lampen bis 200 W, Glühlampen 2300 W
Ah, lese gerade: Dir sind die Anschlussklemmen, nicht die Relaiskontakte weggekokelt. Das war dann wohl spezielles Pech. Hätte wahrscheinlich auch mit irgendeinem anderen Hutschienen-Element passieren können.
netsupervisor
Gäste
Sire Toby
ww-robinie
Waooo… ok. Behalte meinen im Auge bzw in der Nase…
odul
ww-robinie
Hm, interessant. Kann dann immer noch an der Klemme liegen. In der Beschreibung steht:
"Mit einem internen Ringkernstromwandler wird der über einen Verbraucher V1 ießende Wechselstrom von
0,1 A bis maximal 32 A mit dem eingestellten Wert verglichen."
Von daher sollte sich da nix erwärmen. But who knows...
Damit will ich Eltako nicht in Schutz nehmen. Vielleicht haben die da ein Problem, vielleicht hattest du auch einfach Pech.
"Mit einem internen Ringkernstromwandler wird der über einen Verbraucher V1 ießende Wechselstrom von
0,1 A bis maximal 32 A mit dem eingestellten Wert verglichen."
Von daher sollte sich da nix erwärmen. But who knows...
Damit will ich Eltako nicht in Schutz nehmen. Vielleicht haben die da ein Problem, vielleicht hattest du auch einfach Pech.
Sire Toby
ww-robinie
Vielleicht kriege ich einen Freund dazu, mir eine hochwertige Wärmebildkamera zu leihen. Dann mache ich mal Bilder von dem Ding bei laufendem Betrieb.
Hatten wir bei Wago Klemmen auch schon mal gemacht, weil wir uns nicht vorstellen konnten, dass die kleinen Dinger keinen Widerstand darstellen. Sind aber nicht mal warm geworden.
Hatten wir bei Wago Klemmen auch schon mal gemacht, weil wir uns nicht vorstellen konnten, dass die kleinen Dinger keinen Widerstand darstellen. Sind aber nicht mal warm geworden.
odul
ww-robinie
Mit Wagos hatte ich noch nie Ärger. Zumindest nicht den Originalen. Hatte mal billige NoNames. Die habe ich weggeworfen.
Aber verkokelte Dollies hatte ich schon einige.
Kannst auch mal mit den Fingern tasten. Was zieht denn deine FKS?
Aber verkokelte Dollies hatte ich schon einige.
Kannst auch mal mit den Fingern tasten. Was zieht denn deine FKS?
swrs
ww-kastanie
Hallo Richard,
besten Dank für die Berichte bzgl. der AF 12 mit Filterpatrone. Nach längerer Suche einer Absaugung für meine kleine Werkstatt (14m2) bin ich immer wieder auf die AF 12 gestoßen. Diese wäre zur Absaugung von ADH (260 mm) und Bandsäge (Inca 260) gedacht und sollte ausreichen. Nachdem ich sie gerne mit Filterpatrone betreiben würde, wäre es wohl HBM Mikrofilter Modell 2, wie hier im Thread erwähnt. Ich hätte hier zwei, drei Fragen:
– Wie hoch ist die Anlage mit Filterpatrone? Ich konnte zur AF 12 nur Gesamtmaße mit Filtersack finden. Sie dürfte bei mir 2,05 m nicht überschreiten.
– Bzgl. Lautstärke wird die AF 12 hier öfters gelobt. Für mich wäre es wichtig, dass sie die (gefühlte) Lautstärke der ADH oder des hochfrequenten Festoolstaubsaugers nicht überschreitet.
– Bist du generell zufrieden mit der Anlage?
Grüße
Hallo ,
Soeben gemessen, die Anlage ist mit der Patrone 158 cm hoch, wesentlich weniger als mit dem Staubsack.
Lautstärke ist ok, eher ein tiefes Brummen, deutlich leiser als die Maschinen die abgesaugt werden. Ich habe die 400v Version, keine Ahnung ob das einen Unterschied macht.
Ich bin sehr zufrieden und denke dass es in der Grösse die beste Anlage ist die man kriegen kann. Nicht die billigste Option aber ist das Geld wert denke ich.
Viele Grüße
Richard
Soeben gemessen, die Anlage ist mit der Patrone 158 cm hoch, wesentlich weniger als mit dem Staubsack.
Lautstärke ist ok, eher ein tiefes Brummen, deutlich leiser als die Maschinen die abgesaugt werden. Ich habe die 400v Version, keine Ahnung ob das einen Unterschied macht.
Ich bin sehr zufrieden und denke dass es in der Grösse die beste Anlage ist die man kriegen kann. Nicht die billigste Option aber ist das Geld wert denke ich.
Viele Grüße
Richard
