Kölle DH 63 einstellen

[FabiH]

Hallo zusammen,
ich habe mich jetzt mal hier angemeldet, mit der Hoffnung das mir jemand helfen kann.
Im Forum hier habe ich leider nichts zu dem Thema gefunden.

Mein Dickenhobel Kölle DH 63 hobelt nicht gleichmäßig. Ganz links passt das Maß und auf der rechten Seite sind es ca 0,7mm zuviel.
Verbaut ist eine Tersa Messerwelle.

Maschine stand ca. 2 Jahre still.

Hat einer zufällig eine vollwertige Betriebsanleitung oder weiß wo ich diese Einstellungen vornehmen kann ?

Vielen Dank für die Hilfe

Fabian



[magmog]

Guuden,

Tischhub durch 4 Spindeln? Kette lasch und zum Teil einen Zahn übergesprungen.
Zum Testen von unten nach oben verstellt oder andersherum?



[sheng-phui]

Tippe auch auf Dicktentisch,



[magmog]

Tippe auch auf Dicktentisch,

.... sonst bleibt nur, dass die Messerwelle schief ist, bzw ein Lager mehr als marlo ist.
Müsste aber höhrbar sein.



[sheng-phui]

bzw ein Lager mehr als marlo ist

wer damit eine 63er Dickte anmacht.......öhhhhh duck un wech aus der Werkstatt.....
Nein, sowas kommt vom Dicktentisch. Ich setze mal voraus, das der Lagerbock der Welle fest ist und schon geprüft wurde



[willyy]

Nur als Frage: die Messer sind schon gerade (=parallel zur Welle) eingebaut ?



[herm]

... bei einer Tersa sollten die Messer passen



[willyy]

Ah, die Tersa hab ich überlesen. Schäm mich ja schon



[FabiH]

Moin zusammen und erstmal danke für die ganzen Antworten.
So schnell habe ich nicht viel erwartet.

Die Welle macht meiner Meinung nach einen guten Eindruck und die Messer werden halt nur eingeschoben bei einer Tersa Messerwelle.

Heute Abend werde ich mir den Tisch mal genauer angucken.
Hab erst gedacht, ob es da so Stellschrauben gibt um den Tisch auszurichten, aber habe da nichts gefunden.



[PrimaNoctis]

Moin zusammen und erstmal danke für die ganzen Antworten.
So schnell habe ich nicht viel erwartet.

Die Welle macht meiner Meinung nach einen guten Eindruck und die Messer werden halt nur eingeschoben bei einer Tersa Messerwelle.

Heute Abend werde ich mir den Tisch mal genauer angucken.
Hab erst gedacht, ob es da so Stellschrauben gibt um den Tisch auszurichten, aber habe da nichts gefunden.

Hat der Hobel eine Zentralsäule oder 4 Stempel unten drunter? Stell doch mal ein paar Bilder ein, macht das Ganze einfacher. Möchte jetzt nicht länger als 1-2min googlen und da hab ich nichts brauchbares gesehen.

Falls du vier Spindeln hast, wie Justus @magmog geschrieben hat (vielleicht kennt er die Maschine), dann guck mal hier rein. Ich hatte das Problem und man kann ggf. bei dir auch die Stempel einfach mit der Hand drehen, wenn man die Verschraubung oben löst:
https://www.woodworker.de/forum/threads/dringendes-problem-hobelmaschine-verstellt.122259/



[FabiH]

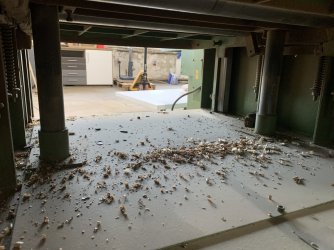

Bilder werde ich so schnell wie möglich nachreichen.



[FabiH]



[FabiH]

Braucht ihr noch von etwas bestimmtes ein Foto?



[sheng-phui]

Braucht ihr noch von etwas bestimmtes ein Foto?

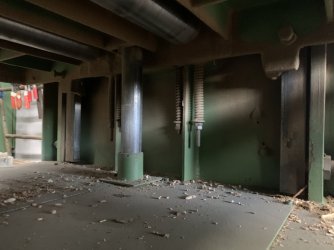

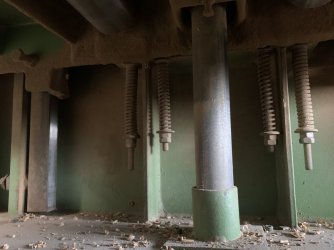

eine Etage tiefer. In den Hubsäulen dürften Spindeln sein. Das spiralige sind ja die Federn der Tischwalzen. Wo liegt der Motor für die Höhenverstellung, das ist ja sicher nicht alles rein mechanisch oder?



[FabiH]

Ich habe es mal weiter aufgeschraubt und musste erstmal die Späne von den letzten 30 Jahren wegsaugen.

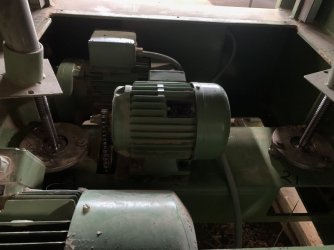

Also die Höhe kann ich auch elektrisch verstellen.

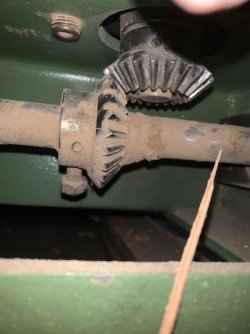

Auf dem zweiten Bild sieht man die Zahnräder.
Wenn ich das horizontale Zahnrad löse, dann drehe ich das vertikale Zahnrad inklusive Stange um 1mm und befestige anschließend das horizontale Zahnrad wieder.
Ist das realistisch?



[sheng-phui]

Im Prinzip musst du das ähnlich wie bei konventionellem Hobelmessereinstellen machen. Also exakt gleich hohe Hölzer rechts und links unter die Hobelwelle und dann die Seite die du anpassen willst das Kegelrad gelöst mit einer Rohrzange auf der stehenden Motorachse drehen und wieder fixieren. GGf das kegelrad erst mal verschieben und ~20 min drehen damit du neue gesenkte löcher bohren kannst für die Fixierschrauben. Bei dem vermutlich geringen Versatz könntest du mit der Fixierschraube wieder in die alte Position rutschen und dann war das nix.
Konnte ich mich verständlich machen?



[Eilon]

Wenn du schon dabei bist, würde ich auch die Zahnräder und das Gestänge reinigen.



[sheng-phui]

apropos reinigen, gut hätte ich jetzt vorausgesetzt als Selbstverständlichkeit. Was mir aber eingefallen ist als Fehlerquelle, haben die Kegelräder spiel und wenn ja gleiches? Suchwort hier >zahlschmelzverschleiß
Testen bevor die gelöst werden und dazu kette öffnen



[magmog]

Guuden,

whow, die Höhenverstellung ist mit Kegelrädern gebaut worden, was für ein Bauaufwand!
Das bringt leider ein für Holzbearbeitungsmaschinen typisches Problem mit sich,
in den Zahngrund setzt sich zunehmend Staub der immer mehr anbackt und von dem
einkämmenden Zahn immer mehr angepresst wird. Irgend wann kommt es dann zu Schwergängigkeit,
bis zur Blockade oder Zähne springen über.
Immer mal auf die Zahnpflege achten!



[Kerstenk]

whow, die Höhenverstellung ist mit Kegelrädern gebaut worden, was für ein Bauaufwand!

die alten Frommia machen das auch so, hier muss man die Mutter verdrehen um den Höchenunterschied links rechts einzustellen, dafür haben die extra Schrauben an der Mutter die man löst, geht ganz einfach. Ich denke das das bei der Kölle ähnlich gelöst ist, das war Stand der damaligen Technik. Der Rest der Führungen ist auch enstellbar, sieht man ja auf den Bildern.

Gruss Kersten



[FabiH]

Hallo zusammen,

ja also erstmal habe ich alles ordentlich sauber gemacht.

Ich habe dann das horizontale Rad gelöst, dann den Maschinentisch passend eingestellt und das Rad wieder befestigt.
Auf den ersten Blick passt das Maß jetzt, aber wie @Kerstenk schon sagt bin ich mir auch ziemlich sicher dass es auch eine einfacher Variante geben muss. Denn es war jetzt schon ein zienlicher Aufwand.

Werde mich damit nochmal genauer auseinandersetzen.

Und danke für die ganzen Beiträge.



[Eilon]

Sollte man solche Kegelräder eigentlich schmieren? Ich bin mir da immer unsicher



[magmog]

Guuden,

Wenn dann mit Trockenschmiermitteln, notfalls Silbergleit. Vor Nutzung trocknen lassen!
Die Stellen sind nicht sonderlich problematisch, es geht ja nur um ein paar wenige
hundert Umdrehungen im Jahr, wenn überhaupt so viele.



[Hubraumschrauber]

Hallo,
um wieviel Grad/Zähne war eine Verstellung erforderlich?
Hatten die Spindeln Spiel? Das verstiftete Kegelrad wird gedreht und in der Höhe ist nichts passiert?



[magmog]

Guuden,

Die Steigung der Gewindespindeln bestimmen den Hub pro Umdrehung!
