Kirchner Bandsäge restaurieren

[Da bin ich]

Hallo
den Bereich um den Motor könnte ich mir auch anders vorstellen
mal ein link zu einem sehr kreativen Modellbauer
das gab es natürlich früher auch in gross
Denke mit einfacher eisen meterware ist das ziemlich original ähnlich möglich

https://www.ts-modelldampfmaschinen.de/gussteilesaetze-generatoren/generator-d50.html



[Johannes]

Da haste schon recht, die ist eher rein funktional - mir gefällt die optisch auch nicht so recht. Vielleicht fällt mir später noch was anderes ein.

Hallo Uwe,
eventuell kannst du da eine großzügige Haube bauen, die den gesamten Antrieb inklusive Wippe abdeckt. Die Außenkanten schön abgerundet und das Ganze dann mit dem gleichen Lack, wie den Maschinenständer, lackieren.

Es grüßt Johannes



[U.Tho]

Heute das erste mal seit Mai 1994 mit der Bandsäge gearbeitet (hatte seinerzeit Doppelböden Fa. MERO montiert).
Ausgiebig die 10 alten Sägebänder getestet (und vermessen) - leider eher ernüchternd. 2 waren gar zu kurz, zwei liefen extrem nach links, eines nach rechts, eines ging relativ geradeaus, hatte aber, weil schlecht geflickt, nen Schlag an der Stelle nach hinten. Die Dinger gehen allenfalls zum Brennholzschneiden.

Alleine die 2 dünnen 6mm laufen relativ gerade, haben im 10cm Holz auch schöne Radien machen können.
Werde wohl nicht drumrum kommen ein neues (breites) Sägeband anzuschaffen, zumal eine meiner ersten Arbeiten das Auftrennen eines Pflaumenbaumstammes sein soll (Durchmesser ca. 25 cm).

Ansonsten ist mir aufgefallen, dass das vordere Lager des oberen Rades relativ warm wird - also man kann es nicht mehr anfassen nach 20 Minuten.
Das Rad alleine läuft leicht, die Ringschmierung habe ich auch nochmal nachgesehen. Dieses ist aber auch am meisten belastet - die anderen lässt das Ganze einfach kalt. Werde ich mal beobachten - und außerdem - ich hab ja alles doppelt mit der Ersatzsäge.

Von der Schnittleistung an sich bin ich aber ganz zufrieden (selbst mit den alten Sägebändern) - die hält nicht so schnell an.

Frage - Empfehlung Sägeband?
Länge min. 5320 max. 5400 mm und schön breit zum Stämmeauftrennen.



[Lorenzo]

Ich hab lang Hema Peak verwendet, und mir dann ein Ikarus gegönnt. Das ist schon sehr fein, läuft extrem schön geradeaus und hat ne sehr schmaler Schnittfuge. Kostet allerdings auch n bisschen mehr, und ich kann noch nix zur Standzeit sagen, die hat der Herr Dalbergia bemängelt.
Mit dem Hema Peak kriegst du auf jeden Fall Holz auseinander, für mich ist die Bandsägen hauptsächlich zu auftrennen da, da wollt ich mir was spezieller es gönnen.
Sehr schön ist deine Säge geworden! Danke dir fürs zeigen



[Mitglied 67188]

Da haste schon recht, die ist eher rein funktional - mir gefällt die optisch auch nicht so recht. Vielleicht fällt mir später noch was anderes ein.

einer Traumsäge ein 2. Leben geschenkt!
Große Klasse!

wie schon angemerkt die Motoraufhängung...
da sollte eine geschweißte Konstruktion dran, finde die Dimensionierung
der Schrauben etwas mager... wieviel Pferde ziehen nun am Riemen?

Ansonsten wie gesagt: Super



[KalterBach]

Frage - Empfehlung Sägeband?

Hema Peak sind schon gut. Auch Preis-Leistung.

dann ein Ikarus gegönnt

Das ist schon sehr speziell und je nach Perspektive zu teuer für die nicht benötigten Eigenschaften beim Auftrennen.



[U.Tho]

wieviel Pferde ziehen nun am Riemen?

2,5 PS - ne das passt - da gibt nix nach, ja was Geschweißtes wäre sicher optisch besser - kommt eventuell später was anderes.

Das ist schon sehr speziell und je nach Perspektive zu teuer

Ja, ich bin und werde sicher nicht der "Vielsäger" der jeden Tag 30 m³ Holz durchlässt - eher 3 Bretter die Woche, da wollen wir mal "die Kirche im Dorf lassen".



[Mitglied 67188]

a wollen wir mal "die Kirche im Dorf lassen".

du meinst die Kirchner im Dorf lassen obwohl die sich wahrscheinlich freuen würde über
30m³, vielleicht nicht am Tag aber im Monat...


echt, " nur " 1,9 kW da hätte ich locker das doppelte gemeint...



[U.Tho]

" nur " 1,9 kW

Bandgeschwindigkeit 16,17 m/s ein echter Langsamläufer - kommt ganz nach mir

Muss mich korrigieren - 3 PS:



[U.Tho]

Was nehme ich für eine Zahnung? Da bin ich etwas überfordert - ich suche was Universelles, von der Breite her würde ich schon 25 - 30 mm bevorzugen.
https://shop.hema-saegen.de/de/hema-sageblatter.html?konfiguration=6



[carsten]

Hallo

im Zweifel mal bei Hema nachfragen, was man hier liest sind die ganz kompetent und Beraten auch.



[GertG]

Nun habe ich festgestellt, dass mein altes Rad nicht bombiert ist - schnureben und das "Neue" aber schon - mit etwa 1 mm Überhöhung in der Mitte bei 10 cm Breite und 30 cm Durchmesser.
Anhang anzeigen 104272
Also mache ich das "Neue" auch sauber und baue dieses dann wieder an, d.h. wenn das große Rad gesäubert, lackiert, bombiert und gewuchtet ist.
Das Ganze finde ich allerdings schon kurios - eines bombiert, das andere nicht. Wurde das Bombieren dieser Räder irgendwann mal abgeschafft oder eingeführt - was war zu erst?

Nach meinem Verständnis reicht es, wenn bei einem Laufradpaar nur eines bombiert sein muß, damit der Riemen in der Mitte bleibt.
Ein Fluchten der beiden Räder ist dabei natürlich Bedingung.


Schön geworden!



[Walnussbaum]

Guten Abend,
Zuerst einmal: Sehr schöne Kirchner!
Da ich genau so ein Teil seit rund 20 Jahren in der Scheune nutze und so langsam mal etwas präziser sägen möchte die Frage, wie man hier eine untere Bandführung anbringen kann.
Besser gut abgeguckt als schlecht selbst entworfen.
Gruss, Frank



[Gerhard Umstädter]

Hallo zusammen und ein spezielles hallo an U.Tho,

seit Samstag steht in meiner Scheune auch eine Kirchner, sollte die Gleiche sein wie in diesem Beitrag, wenn ich mirch nicht irre.
Mit Begeisterung und Interesse habe ich diesen Thread gelesen und werde das wohl noch öfter tun
Im Herbst nehme ich mir die Maschine genauer vor. Ich möchte Baumstämme auftrennen, Balken sägen usw.

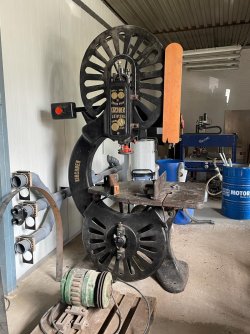

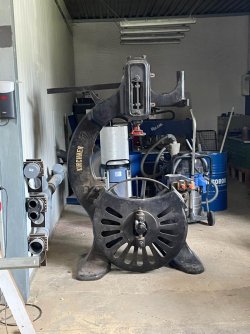

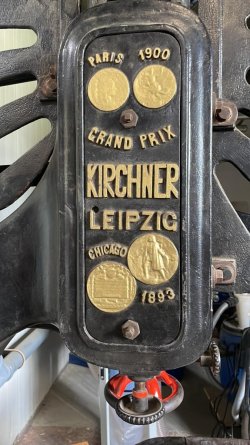

Bestimmt werde ich euch dann auch öfter nerven mit vielen Fragen. Dann aber in einem eigenen Thread um das hier nicht vollzumüllen. Hier 2 Bilder:



[U.Tho]

Mein Glückwunsch - so guten Zustand findet man sehr selten !
Zum Baumstämme auftrennen solltest Du am Besten einen Schlitten dazu anfertigen - so Freihand durchschieben wird nix.
Gruß Uwe Thomae



[nangpa.wood]

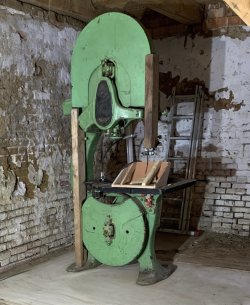

Hallo Falk, ja das ist gut möglich, meine unterscheidet sich auch von den beiden oben, hat ein eckiges Gewicht und auf dem Deckel ist über "Kirchner" noch ein Dreizeiler in französisch. Die scheint jüngeren Datums zu sein, habe aber immer noch keine Datenblätter gefunden. Die letzte Bauart ist eventuell die mit dem eiförmigen Deckel, wo die Fabrik drauf ist und der Motor sitzt direkt auf der unteren Welle (siehe unten). Die hatte ich eigentlich zu erst im Auge, aber die jetzige gefällt mir besser. Vom Lack her bin ich momentan bei schwarzblau also nicht ganz schwarz und eventuell etwas bronze oder ähnliches damit es etwas "abgegriffen" wirkt wie bei der einen oben. Die sollten übrigens bei der DASA in Dortmund stehen - sehr interessantes Museum dabei. Ich war Sommer 2019 dort habe einen Kurzvortrag gehalten für die BG, habe mir das Museum mit meiner Frau angesehen, kann mich aber an die Sägen nicht erinnern.
Anhang anzeigen 88804
Gruß Uwe

Hallo Uwe, die Säge sollte Dir also bekannt vorkommen!
